Редуктор заднего моста (1983-91)
1. Регулятор ручного тормоза; 2. Гайки троса; 3. Щиток; 4. Трос ручного тормоза; 5. Барабаны; 6. Трубки; 7. Гайки; 8. Полуось; 9. Карданный вал; 10. Редуктор

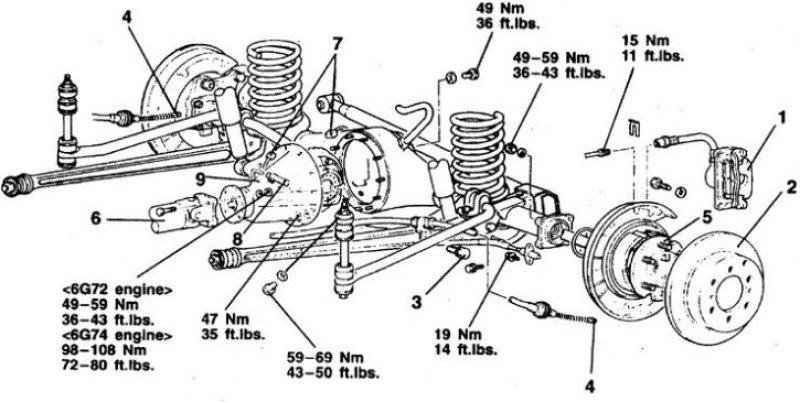

Редуктор заднего моста (1992-98)
1. Задний тормоз; 2. Диск; 3. Болт крепления троса; 4. Наконечник троса ручного тормоза; 5. Полуось; 6. Карданный вал; 7. Разъем; 8. Шланг; 9. Редуктор
Снятие и установка
Автомобили 1983-91 гг.
1. Поднимите автомобиль и снимите задние колеса.
2. Слейте масло из редуктора заднего моста.
3. Снимите барабаны, отсоедините трос ручного тормоза и трубки гидропривода.
4. Отверните гайки и выдвиньте полуоси из дифференциала примерно на 76 мм.
5. Нанесите ориентационные метки и отсоедините задний карданный вал.
6. Отверните гайки и снимите редуктор, подставив тележку с домкратом.

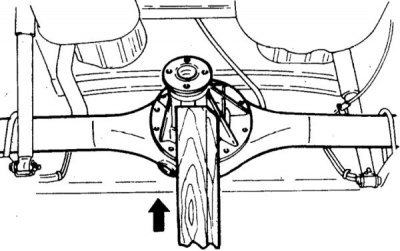

7. При необходимости закрепите редуктор верхней гайкой и сместите с места ударами через деревянный брусок, вскрыв уплотнение.
8. Установка выполняется в обратном порядке.

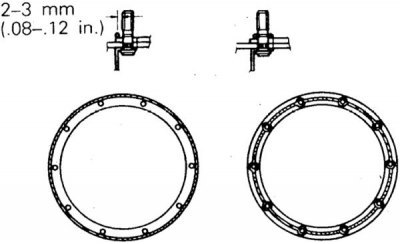

9. Смажьте разъемные плоскости редуктора и балки моста герметиком 3M ART N 8661 или N 8663 или эквивалентным.
10. Затяните гайки и болты в соответствии с требуемыми моментами.
11. По окончании удалите воздух из гидропривода тормозов.
Автомобили 1992-98 гг.
1. Снимите диск и суппорт заднего тормоза. Суппорт отведите в сторону и закрепите.
2. Отсоедините трос ручного тормоза и трубки гидропривода.
3. Отверните гайки и выдвиньте полуоси из дифференциала примерно на 76 мм.
4. Нанесите ориентационные метки и отсоедините задний карданный вал, при необходимости достаньте вал из КПП.
[Оригинал расположен на ресурсе: AutoInstruction.ru]
5. Отсоедините от заднего моста разъем проводки и шланг (на части автомобилей).
6. Отверните гайки и снимите редуктор, подставив тележку с домкратом.
7. При необходимости закрепите редуктор верхней гайкой и сместите с места ударами через деревянный брусок, вскрыв уплотнение.
8. Установка выполняется в обратном порядке.
9. Смажьте разъемные плоскости редуктора и балки моста герметиком 3M ART N 8661 или N 8663 или эквивалентным.
10. Затяните гайки и болты в соответствии с требуемыми моментами.
11. По окончании удалите воздух из гидропривода тормозов.
