Внимание! Для демонтажа двигателей всех модификаций надо снять трансмиссию, раздаточную коробку и передний карданный вал (см. подраздел 9.3.6, подраздел 9.1.6 и подраздел 9.3.9). При демонтаже двигателя наносите метки взаимной ориентации на снимаемые агрегаты и капот, четко обозначьте все отсоединяемые провода и шланги. При снятии двигателей с объемом 3,0 л и 3,5 л не допускайте, чтобы временно отсоединенные кондиционер и насос гидроусилителя провисали на шлангах. Учтите, что при снятии двигателя следует быть крайне осторожным, так как зазоры между двигателем и кузовными панелями небольшие, а сам агрегат имеет значительный вес.

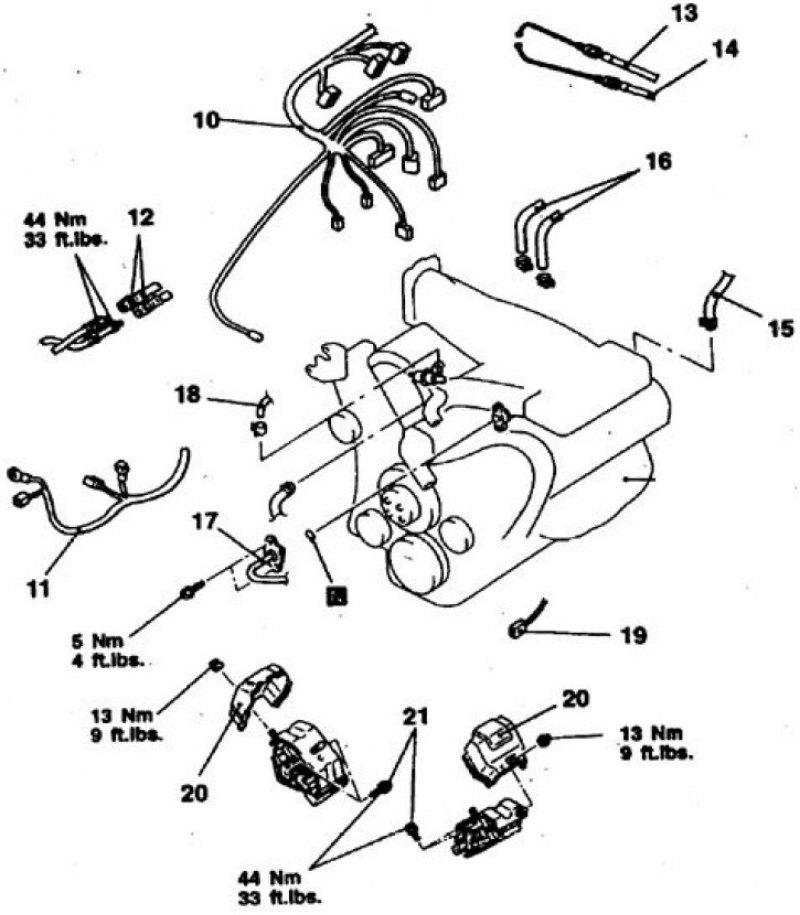

Отсоединяемые агрегаты, шланги и провода при демонтаже 24-клапанного двигателя 3,0 л
10. Жгут системы управления двигателем; 11. Разъем генератора; 12. Сочленение маслоохладителя; 13. Трос акселератора; 14. Трос дроссельной заслонки; 15. Шланг усилителя тормозов; 16. Шланг отопителя; 17, 18. Бензопровод; 19. Разъем датчика давления масла; 20. Щитки; 21. Болт опоры двигателя
Снятие
1. Снимите капот.
2. Снимите батарею и лоток.
3. Снимите промежуточную тягу круиз-контроля. Для этого выполните следующее:
- отверните болт и снимите защитный кожух тяги;
- отсоедините от тяги трос дроссельной заслонки, трос акселератора и круиз-контроля. Регулировочные болты и гайки не отворачивайте, только отпустите;
- отверните 4 болта и снимите промежуточную тягу;
- снимите кронштейн тяги, болты и винты храните в отдельном пакете, чтобы ввернуть на прежние места.
4. Поднимите автомобиль и снимите щитки двигателя и трансмиссии.
5. Отсоедините массу.
6. Слейте жидкость из системы охлаждения. Слейте масло из трансмиссии и двигателя.
7. Отсоедините на двигателе шланги радиатора и другие шланги системы охлаждения.
8. Снимите кожух вентилятора.
9. Снимите радиатор.
10. Отсоедините от коллекторов выхлопные трубы.
Смотрите полную версию на сайте: AutoInstruction
11. Снимите трансмиссию (см. подраздел 9.3.6).
12. Снимите воздуховод воздушного фильтра.
13. Снимите насос гидроусилителя и отведите в сторону, не отсоединяя от магистрали.
14. Снимите ремень привода генератора.
15. Снимите кондиционер, не отсоединяя от магистрали, отведите в сторону и закрепите.
16. Снимите шкив насоса системы охлаждения с вентилятором.
17. Отсоедините от двигателя все провода.

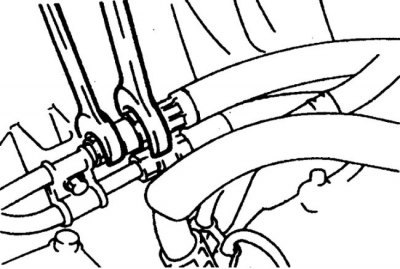

18. Отверните штуцер маслоохладителя.
19. Отсоедините шланг усилителя тормозов.
20. Отсоедините шланг от уравнительной камеры и шланги отопителя в задней части впускного коллектора.
21. Отсоедините обратный топливный шланг.
22. Отсоедините провод датчика давления.
23. Присоедините таль подъемника и вывесите двигатель.
24. Снимите щитки опор двигателя и отверните болты крепления опор двигателя к раме.
25. Осторожно поднимите двигатель и достаньте из моторного отсека. Установите двигатель на подставки (не на поддон).
Установка
Установка двигателя выполняется в обратном порядке. В первую очередь установите двигатель, заверните болты опор и затяните их с моментом 44 Н·м. Замените прокладку выхлопной трубы на коллекторе, а также уплотнительное кольцо бензопровода. Болты крепления шкива вентилятора затяните с моментом 10–12 Н·м.
Болты крепления радиатора затяните с моментом 8–11 Н·м. Залейте жидкость, масло и запустите двигатель. После прогрева восстановите уровни жидкостей. Повторно отрегулируйте трос заслонки, ремни, холостой ход.
