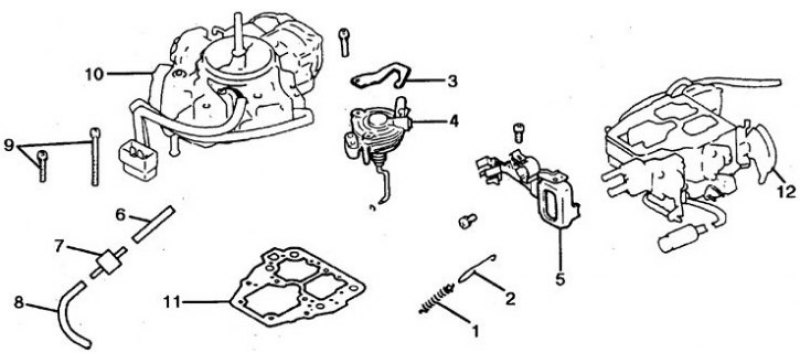

Детали, демонстрируемые при снятии поплавковой камеры Feedback-карбюратора (двигатель 2,6 л)
1. Возвратная пружина дроссельной заслонки; 2. Демпферная пружина; 3, 5. Кронштейн; 4. Пневмоамортизатор; 6, 8. Шланг; 7. Демпфирующий клапан; 9. Винт; 10. Крышка поплавковой камеры; 11. Прокладка; 12. Нижняя часть карбюратора
Снятие и установка
Автомобили с non-feedback-карбюратором
1. Отсоедините батарею от массы, снимите воздушный фильтр.
2. Обозначьте и отсоедините от карбюратора топливный шланг и все вакуумные шланги. Отсоедините трос дроссельной заслонки.
3. Отверните болты и снимите карбюратор. Слейте бензин из поплавковой камеры.
[Оригинал выложен на портале: Autoinstruction]
4. Установка выполняется в обратном порядке.
5. Проверьте состояние плоскости фланца карбюратора и замените прокладку.
6. Отрегулируйте трос привода заслонки – при нажатии на педаль заслонка должна занять вертикальное положение.
7. Перед пуском двигателя проверьте правильность присоединения всех проводов и шлангов, крепление устройств карбюратора.
Внимание! Запрещается для облегчения пуска заливать бензин в диффузоры камер карбюратора.
Автомобили с feedback-карбюратором (4-цилиндровые двигатели)
1. Отсоедините батарею от массы, снимите воздушный фильтр, отсоединив шланги и воздуховод.
2. Слейте жидкость.
3. Отсоедините трос дроссельной заслонки.
4. Обозначьте и отсоедините все вакуумные шланги и шланги охлаждающей жидкости.
5. Обозначьте и отсоедините от карбюратора разъемы проводки, держась за корпус разъема.
6. Отсоедините топливные шланги.
7. Отверните болты и снимите карбюратор, слейте из него бензин.
8. Снимите прокладку, при необходимости снимите термоэлемент.
9. Установка выполняется в обратном порядке.
10. Проверьте состояние разъемных плоскостей крепления карбюратора и замените прокладку.
11. Затяните болты с моментом 18 Н·м.
12. Отрегулируйте трос привода заслонки.
13. Перед пуском двигателя проверьте правильность присоединения всех проводов и шлангов, крепление внешних устройств карбюратора.
14. После прогрева двигателя отрегулируйте обороты холостого хода.
