Детали стеклоочистителя и омывателя (1987-91)
1. Переключатель на рулевой колонке; 2. Боковая облицовка; 3. Реле совместной работы очистителя и омывателя; 4. Щетка; 5. Рычаг; 6. Колпачки; 7. Втулка; 8. Электродвигатель; 9. Тяга; 10. Бачок; 11. Электродвигатель и насос; 12. Шланг; 13. Форсунка
Детали стеклоочистителя и омывателя (1992-98)

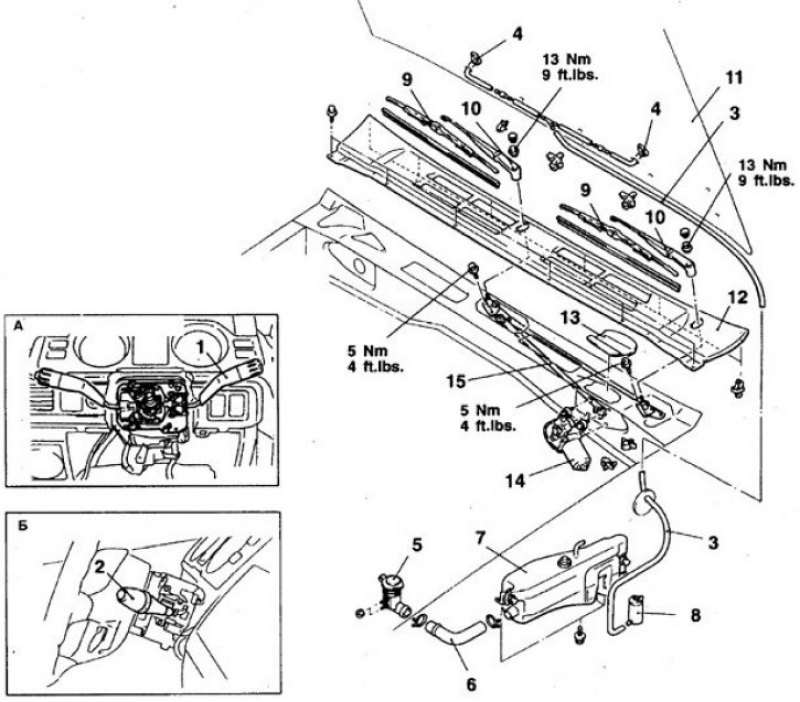

а. До 1993 г.; б. После 1993 г.;
1. Переключатель на рулевой колонке (объединен с переключателем омывателяи реле совместной работы очистителя и омывателя); 2. Переключатель очистителя и омывателя; 3. Шланг; 4. Форсунка; 5. Колпачок; 6. Шланг; 7. Бачок; 8. Насос; 9. Щеткодержатель; 10. Рычаг; 11. Капот; 12. Панель; 13. Крышка люка; 14. Электродвигатель; 15. Тяга
Очиститель и омыватель заднего стекла (1983-91)

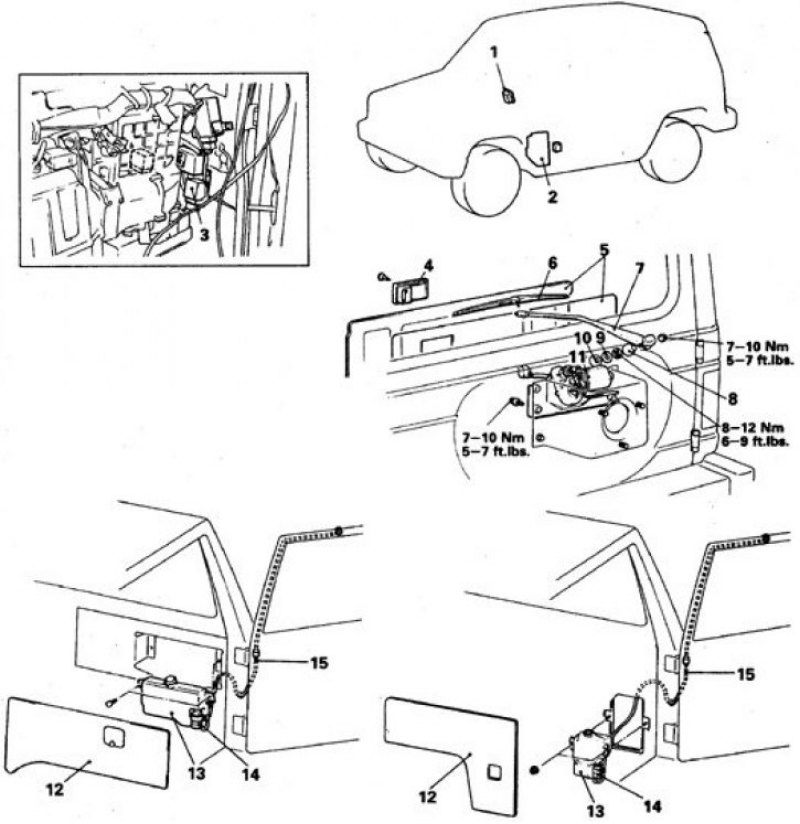

1. Выключатель; 2. Облицовочная панель брызговика; 3. Реле; 4. Внутренняя ручка; 5. Внутренняя панель двери и водозащитный экран; 6. Щетка; 7. Рычаг; 8. Колпачок; 9. Шайба; 10. Уплотнитель; 11. Электродвигатель очистителя; 12. Панель боковины; 13. Бачок; 14. Электродвигатель омывателя; 15. Шланги и форсунка
Очиститель и омыватель заднего стекла (1992-98)

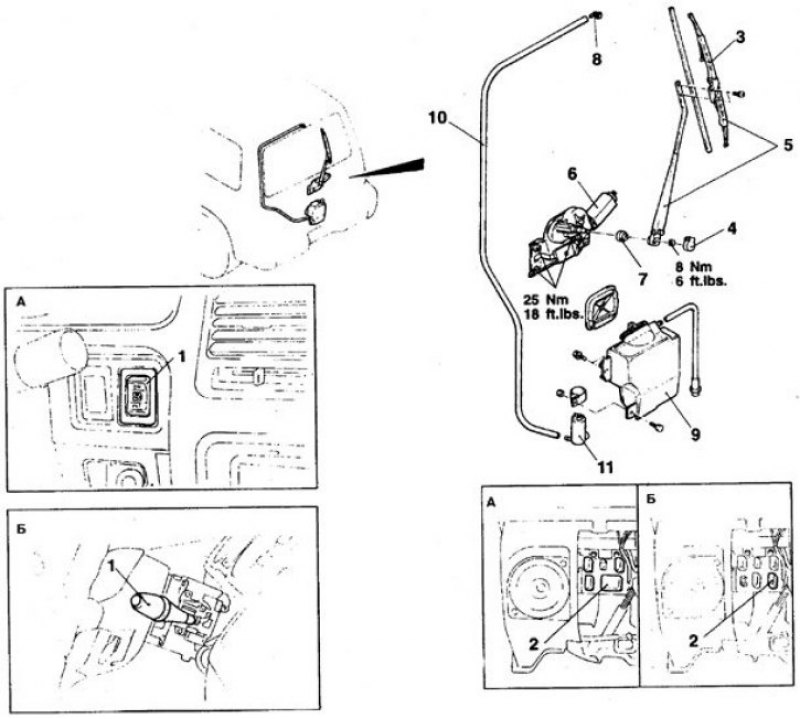

а. До 1993 г.; б. После 1993 г.
1. Выключатель; 2. Реле; 3. Щетка; 4. Крышка; 5. Щетка с рычагом; 6. Электродвигатель; 7. Уплотнитель; 8. Форсунка; 9. Бачок; 10. Шланг; 11. Электродвигатель
Снятие и установка
Автомобили 1983-91 гг.
1. Отсоедините батарею от массы.
2. Отверните винты и снимите накладку ручки задней двери.
3. Снимите накладку двери заднего отсека (см. подраздел 12.25).
4. Снимите колпачок и отверните гайку рычага щетки.
5. Снимите рычаг.
6. Отверните гайку и снимите с вала двигателя шайбу и уплотнитель.
7. Отсоедините провода, отверните болты и достаньте электродвигатель из двери.
8. Снимите заднюю облицовочную панель боковины.
9. Отсоедините провода, отверните болты, и снимите бачок с насосом омывателя заднего стекла и электродвигателем.
10. Установка выполняется в обратном порядке.
11. Затяните болты электродвигателя очистителя с моментом 10 Н·м., гайку привода – с моментом 8–12 Н·м., гайку вала электродвигателя – 7–10 Н·м.
12. Щетку установите так, чтобы он была параллельна нижней кромке окна.

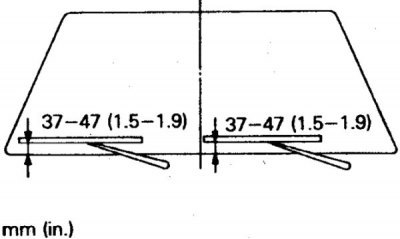

13. При установке щеток надо выдержать следующие размеры (размеры вне скобок – в мм).
(Оригинал опубликован на онлайн-портале: autoinstruction.ru)
Автомобили 1992-98 гг.
1. Отсоедините батарею от массы.
2. Снимите колпачок, отверните гайку рычага щетки и снимите рычаг.
3. Снимите накладку двери заднего отсека (см. подраздел 12.25).
4. Отсоедините провода, отверните болты и достаньте электродвигатель из двери.
5. Отсоедините провода, отверните болты, и снимите бачок с насосом омывателя заднего стекла и электродвигателем.
6. Установка выполняется в обратном порядке.
7. Затяните болты электродвигателя очистителя затяните с моментом 25 Н·м., гайку рычага – с моментом 8–12 Н·м., гайку вала электродвигателя – 8 Н·м.

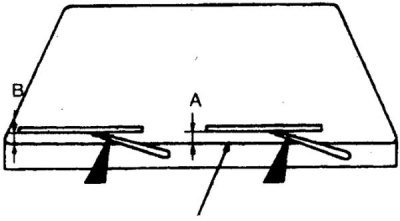

8. При установке щеток надо выдержать следующие размеры: А – 25–35 мм, В – 35–45 мм (R и L – метки левой и правой щеток).

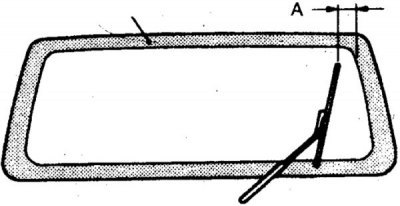

9. При установке щетки размер А должен быть 65–75 мм.
