Внутренняя панель двери
1. Фигурное пружинное кольцо; 2. Рукоятка стеклоподъемника; 3. Накладка; 4. Внутренняя ручка; 5. Переключатель стеклоподъемника; 8. Панель; 9. Дверная ручка; 10. Карман
Снятие и установка
1. Снимите треугольную облицовку бокового зеркала.
2. Удалите заглушки, отверните винты и снимите подлокотник и рукоятку.
3. Отверните винт, удалив заглушку, и снимите внутреннюю накладку дверной ручки.
4. Отожмите фигурное пружинное кольцо и снимите рукоятку стеклоподъемника.
Рекомендуется обозначить положение рукоятки клейкой лентой.
5. На части автомобилей выверните рукоятку фиксатора дверного замка (квадратная кнопка фиксатора снимается после поднятия панели двери).
Информация доступна на портале [AutoInstruction.ru]

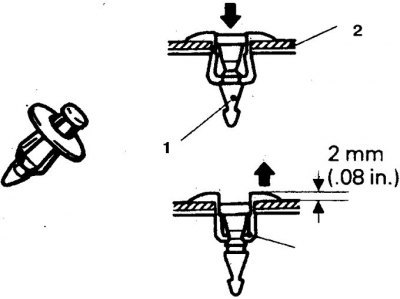

6. Отверните винты крепления по контуру панели, тонким плоским вильчатым инструментом удалите защелки (от 6 до 12 шт. (1 – стержень, 2 – облицовка)).
7. Приподнимите панель, выведя из зацепления с нижними язычками, отсоедините провода (если имеются) и снимите панель. Не повредите водозащитный экран внутри каркаса двери, в противном случае в салон будет попадать вода.
8. При установке присоедините провода и совместите панель с верхней кромкой двери и осадите на язычки легкими ударами ладони.
9. Далее сборка выполняется в обратном порядке.
10. Установите защелки (1 – уплотнитель, 2 – стержень, 3 – облицовка).
11. Рукоятку стеклоподъемника установите по наклеенной ленте, совместив шлицы рукоятки и валика.
12. Резким ударом ладони по центру валика вгоните рукоятку до упора.
