Вакуумный усилитель тормозов (1983-96) для двигателей G63В и G54В (вверху) и для дизеля
1. Переходник; 2. Шланг; 3. Контрольный клапан; 4. Толкатель; 5. Усилитель тормозов; 6. Вилка штока; 7. Дистанционная проставка; 8. Вакуумный переключатель; 9. Трубка; 10. Втулка

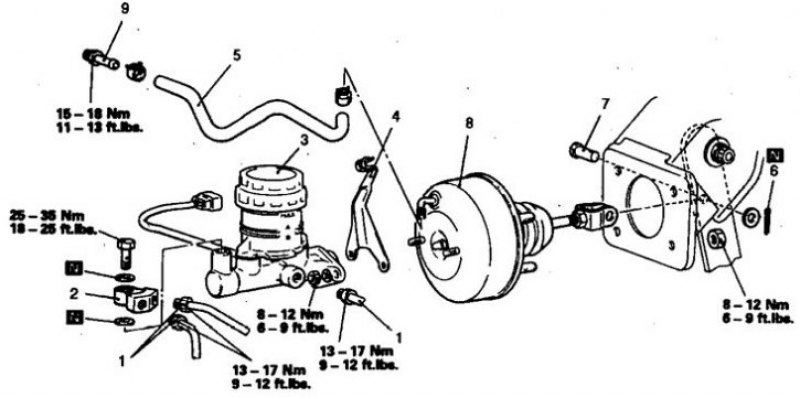

Вакуумный усилитель тормозов (1987-98)
1. Штуцер; 2. Разъем; 3. Главный цилиндр; 4. Кронштейн; 5. Шланг; 6. Шплинт; 7. Ось; 8. Усилитель тормозов; 9. Переходник
Проверка герметичности
1. Запустите двигатель и спустя 1 мин остановите.
2. Нажмите несколько раз на педаль тормоза, – ход педали должен уменьшаться с каждым нажатием. В противном случае усилитель негерметичен.
Проверка работы
1. Нажмите несколько раз на педаль тормоза.
2. Нажмите слегка на педаль тормоза и запустите двигатель, – педаль должна "уйти" к полу.
Снятие и установка
1. Осторожно отсоедините от усилителя тормозов вакуумный шланг 2.
2. Снимите главный цилиндр.
3. Отсоедините шток усилителя от педали.
4. Отверните болты и гайки крепления усилителя к перегородке моторного отсека и снимите усилитель, снимите прокладки и дистанционную проставку.
5. Установка выполняется в обратном порядке.
6. Затяните все соединения в соответствии с требуемыми моментами.
