Механический привод сцепления
Измерить расстояние от педали до обшивки пола.
- Требуемое значение А (1.84 - 8.88): 158-163 мм.
- Требуемое значение А (9.88 - 3.92): 168-171 мм.
(Оригинал опубликован на онлайн-портале: www.AutoInstruction.ru)
На автомобилях выпуска с января 1984 г. по август 1988 г. регулировку производить вращением упорного болта у опоры педали. Перед этим освободить контргайку и после проведения регулировки снова затянуть.
На автомобилях выпуска с августа 1988 г. по март 1992 г. высота педали не регулируется. При необходимости, проверить отсутствие деформации в опоре педали и, возможно, заменить.
Нажать пальцем на педаль сцепления до ощутимого сопротивления. Замерить свободный ход педали. Требуемое значение В: 20-30 мм.

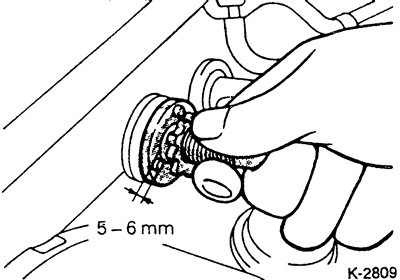

Если свободный ход педали выходит за пределы допуска, отрегулировать свободный ход педали сцепления вращением наружной установочной гайки троса сцепления на переборке. Для этого со стороны двигательного отсека вытянуть оболочку троса, проверить люфт у установочной гайки. Требуемое значение: 5-6 мм. При отличии от этого значения повернуть установочную гайку. После этого несколько раз нажать на педаль сцепления и еще раз проверить свободный ход педали.
Несколько раз нажать на педаль сцепления и проверить, находится ли расстояние от педали до пола при отжатом сцеплении в пределах допуска. Требуемое значение В: 80 мм или более. Если это не так, вероятно неисправно сцепление.
Сцепление с гидравлическим приводом

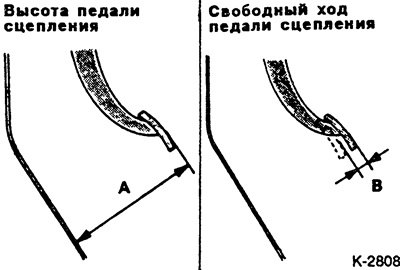

Измерить расстояние от резиновой накладки педали до обшивки пола, см. рис. К-2808.
- Требуемое значение А (9.88 - 4.89): 170-175 мм.
- Требуемое значение А (5.89 - 3.92): 168-171 мм.
Нажать пальцем на педаль сцепления до ощутимого сопротивления. Замерить свободный ход педали. Требуемое значение В: 1-3 мм.
Если высота или свободный ход педали сцепления выходят за пределы допусков, отрегулировать педаль сцепления следующим образом:

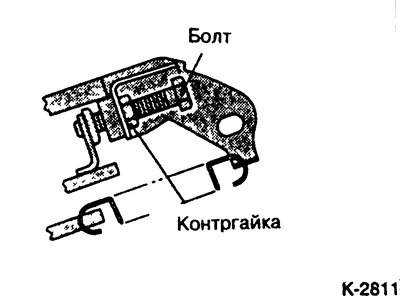

Освободить контргайку и установочным болтом отрегулировать высоту педали сцепления. Затянуть контргайку с усилием около 15 Нм.
Указание: Если высота педали сцепления ниже требуемого значения, освободить болт и после этого повернуть тягу толкателя настолько, чтобы можно было осуществить регулировку. После регулировки подтянуть установочный болт до упора педали и затем затянуть контргайку.

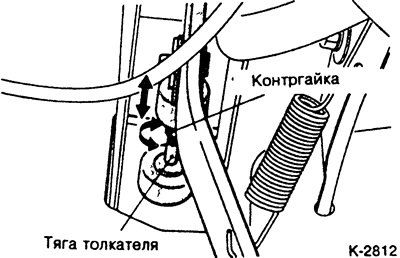

Отрегулировать свободный ход педали сцепления у штифта головки вилки вращением тяги толкателя. После этого затянуть контргайку тяги с усилием около 15 Нм.
Внимание: При проведении регулировки высоты или свободного хода педали сцепления следить за тем, чтобы тяга толкателя не упиралась в главный цилиндр.

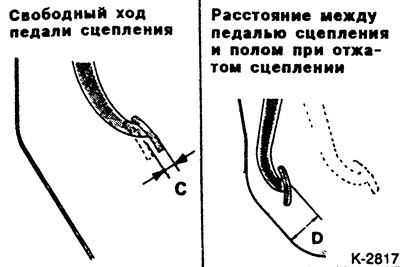

Несколько раз нажать на педаль сцепления и проверить, находится ли расстояние от педали до пола при отжатом сцеплении в пределах допуска. Требуемое значение: 70 мм или более. При этом свободный ход педали сцепления должен составлять от 6 до 13 мм.
При нахождении расстояния или свободного хода педали вне пределов допусков вероятно, что дефектно сцепление или главный цилиндр, или же в гидравлической системе находится воздух.
