Снятие и установка обычного карбюратора (Mitsubishi Lancer 3, 4 и 5)

  • Главная
  • Мицубиси
  • Лансер
  • 3/4/5 (1984-1992)
  • Двигатель и системы
  • Ремонт карбюратора
  • Снятие и установка обычного карбюра…
0
Оглавление: Снятие ↓ Установка ↓

Снятие



Предупреждение! При снятии карбюратора может выливаться топливо. Пары топлива ядовиты и огнеопасны, поэтому следует обеспечить хорошую вентиляцию рабочего места. Не допускать контактирования кожи с топливом. Надеть перчатки. Не разжигать огонь. Пожароопасно!


Отключить кабель массы от аккумулятора. Внимание: При этом стираются данные в электронной памяти, например, память неисправностей двигателя или код радиоприемника. Отключать аккумулятор только при выключенном зажигании, так как в противном случае может выйти из строя блок управления устройства впрыска топлива. Перед отключением акхумулятора следует прочитать указания в разделах "Радиоприемник" и "Снятие и установка аккумулятора".

Снять воздушный фильтр, см. п. 6.6.

Слить охлаждающую жидкость, см. п. 3.3.

Отсоединить шланг охлаждающей жидкости -2-, предварительно ослабив хомут и сдвинув его назад

Отсоединить трос газа и управляющий трос (при автоматической трансмиссии). Перед этим замаркировать положение оболочек тросов у зажимов фломастером. Внимание: Трос газа не должен иметь переломов, иначе он сломается в процессе эксплуатации. Тросы, имеющие изломы, заменять обязательно.

Отсоединить от корпуса карбюратора вакуумные шланги и замаркировать липкой лентой их установочное положение.

Отсоединить электрические провода и замаркировать их липкой лентой.

Отсоединить и заткнуть шланг подачи топлива. Для закупорки можно использовать чистый винт подходящего диаметра.

Отдать винты крепления карбюратора и снять карбюратор.

Снять обогреватель впускного коллектора с прокладками карбюратора.



Внимание: При снятии обогревателя не натягивать ни снизу, ни сверху жгуты проводов и не слишком сильно давить на контакты.


Прикрыть впускной коллектор чистой тряпкой, чтобы в него не попала грязь.

Установка



Убрать тряпку.

Обычный карбюратор: 1 - Трос газа; 2 - Шланг…

Обычный карбюратор: 1 - Трос газа; 2 - Шланг охлаждающей жидкости; 3 - Вакуумный шланг; 4 - Вакуумный шланг. Только при автоматической коробке передач; 5 - Шланг подвода топлива; 6 - Разъем отключателя подачи топлива; 7 - Разъем обогрева впускного коллектора; 8 - Управляющий трос. Только при автоматической коробке.; 9 - Карбюратор; 10 - Прокладка; 11 - обогреватель впускного коллектора; 12 - Прокладка

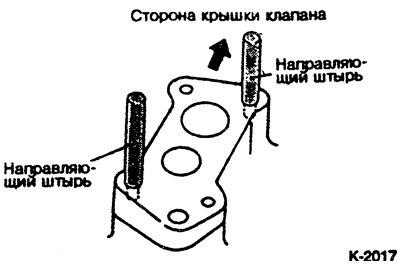

Вставить 2 направляющих штыря в 2 диагонально…


Вставить 2 направляющих штыря в 2 диагонально противоположных резьбовых отверстия впускного коллектора. В качестве направляющих штырей могут быть использованы 2 старых винта карбюратора. Для этого нужно отпилить головки и пропилить шлиц для узкой отвертки. Направляющие штыри нужны для правильной установки металлической прокладки -10-.



Наложить на впускной коллектор через направляющие штыри сначала синтетическую прокладку -12-, затем металлическую прокладку -10- и, в заключение, корпус карбюратора -9-.

Вставить в 2 свободных отверстия винты крепления карбюратора и затянуть их от руки.

Вывернуть направляющие штыри и завернуть рукой 2 оставшихся винта крепления карбюратора.

Затянуть винты крепления карбюратора перекрестно с усилием 10 Нм.

Подсоединить к корпусу карбюратора вакуумные шланги в соответствии со сделанной при снятии маркировкой.

Подсоединить топливный шланг и закрепить хомутом.

Присоединить трос газа и управляющий трос холодного запуска. Подсоединять оболочки тросов по сделанным маркировкам.

Подключить электрические провода.

Подсоединить шланг охлаждающей жидкости и закрепить хомутом.

Установить воздушный фильтр, см. п. 6.6.

Подключить кабель массы к аккумулятору.

Залить охлаждающую жидкость, см. п. 3.3.

Смотрите полную версию на сайте (autoinstruction.ru)

Если они имеются, выставить время на часах и ввести охранный код в радиоприемник.

Проверить обороты холостого хода и содержание СО, при необходимости произвести регулировку.
