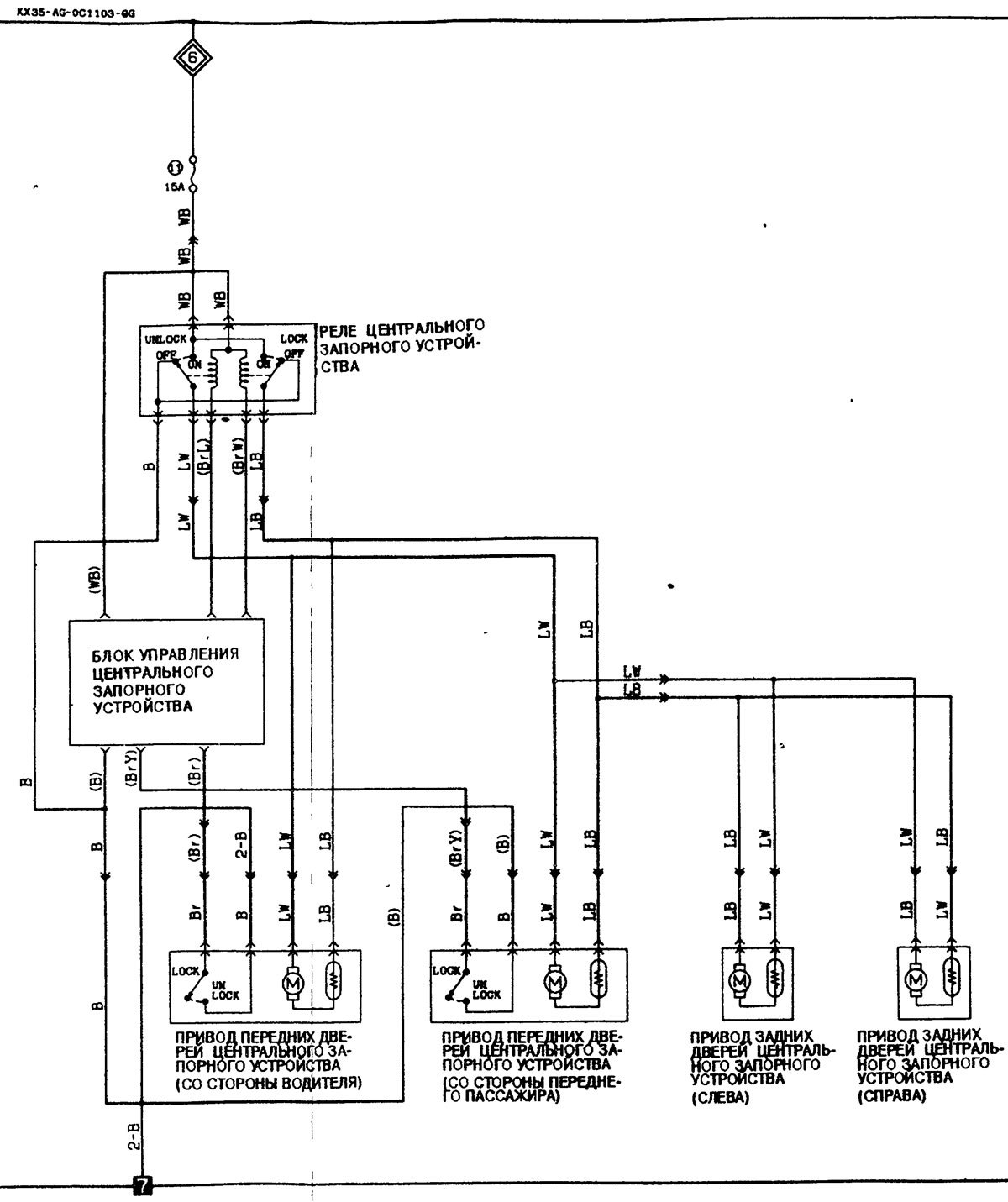

Токовая цепь центрального запорного устройства



Токовая цепь центрального запорного устройства
Открыть большую картинку в новой вкладке »
Статья проверена экспертом: Афанасий Михайловский
