COLT/LANCER выпуска до 8.88
Снятие
Снять передние указатели поворотов, см. п. 24.2.

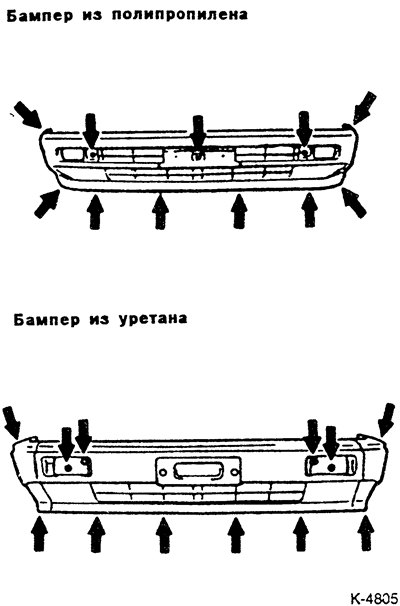

Отдать болты крепления бампера, расположенные в зависимости от варианта бампера -стрелки-.

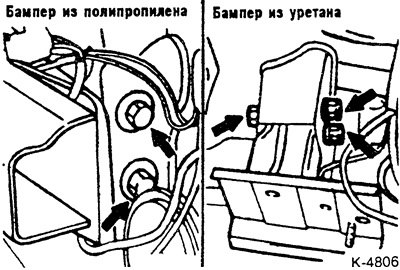

При необходимости снять опору бампера на кузове.
Установка
С помощником вставить бампер и привернуть к опорам.
Привернуть болты слева и справа в колесных нишах и к боковым тягам.
Установить указатели поворотов.
COLT/LANCER выпуска с 9.88
Снятие
Снять локеры из ниш передних колес, см. п. 20.6.

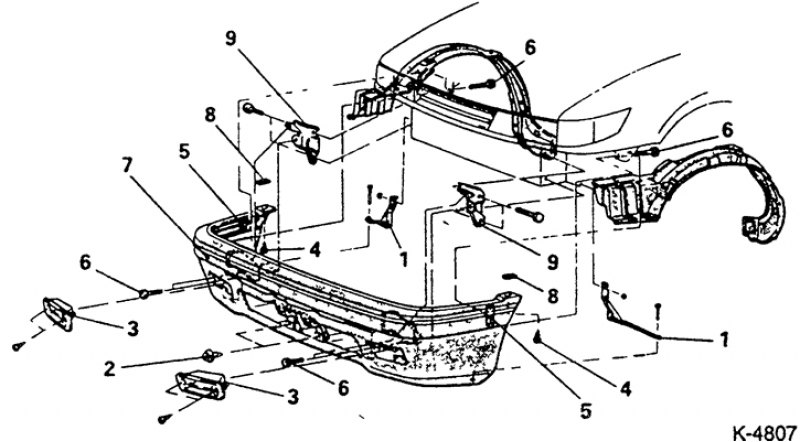

Отсоединить бампер от левой и правой боковых тяг -1-.
Снять с бампера воздуховоды, отдав болты -2-.
Отсоединить вентиляционную декоративную решетку -3-
Отдать болты -4- и -5- с обеих сторон.
Отдать 4 крепежных болта -6- на лонжеронах.
Вытащить с помощником бампер строго вперед.
При необходимости демонтировать прокладку -8-, а также опору бампера -9-.

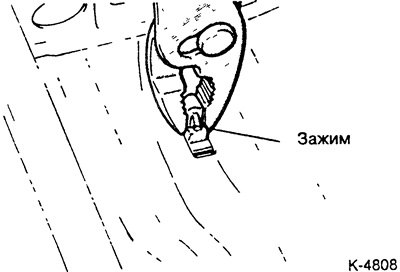

Указание: При необходимости разборки бампера сжимать пассатижами зажимы с внутренней стороны, и одновременно нажимать вперед. При установке вставлять зажимы до защелкивания. Если имеется приклеенная декоративная планка (молдинг), ее можно снимать и заменять отдельно. Для этого поверхность под планку очистить бензином, с новой планки снять защитную бумагу и прижать.
Установка
С помощником вставить бампер и прикрепить к опорам.
Ввернуть болты и вставить декоративную решетку в порядке, обратном, как описано для снятия.
Вставить и закрепить локеры в колесных нишах.
