Кроме двигателей 3.0 л (SOHC и DOHC) и 3.5 л
Снятие
1. Отсоедините отрицательный провод от батареи.
Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. В случае необходимости снимите рукав воздухозаборника.

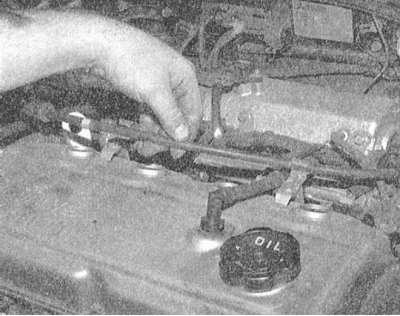

3. В случае необходимости высвободите из промежуточных фиксаторов трос привода дроссельной заслонки.

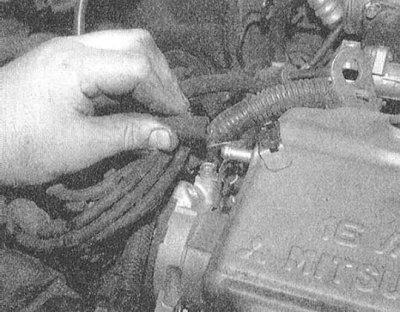

4. При соответствующей комплектации отсоедините от крышки головки цилиндров вентиляционный патрубок.

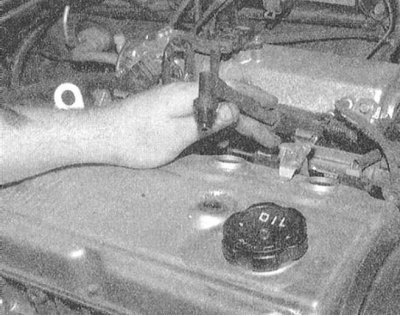

5. Снимите с крышки клапан PCV с подсоединенным к нему шлангом.
6. На моделях 1.6 л и 2.6 л (DOHC) снимите защитную крышку жгута ВВ электропроводки.

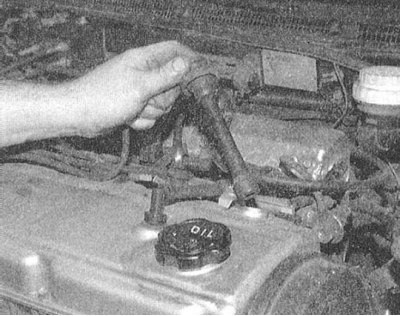

7. Промаркируйте и отсоедините от свечей зажигания ВВ провода, отведите в сторону жгут проводов с сепараторами.
 |
 |

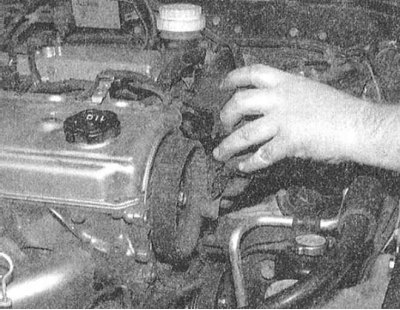

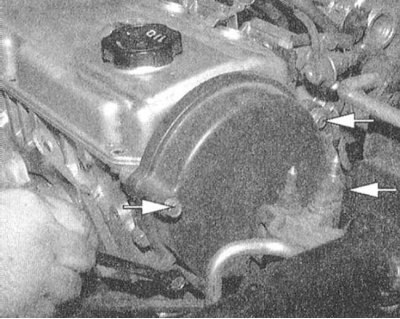

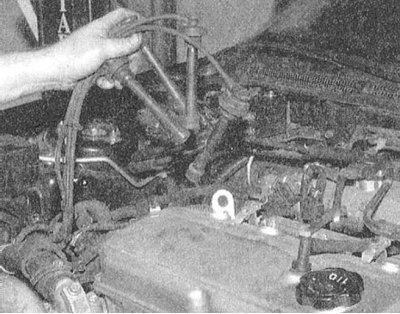

8. Отдайте три крепежных болта и снимите верхнюю крышку газораспределительного ремня.

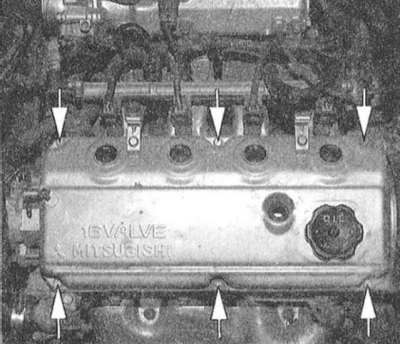

9. Двигаясь снаружи внутрь, выверните болты крепления крышки головки цилиндров.

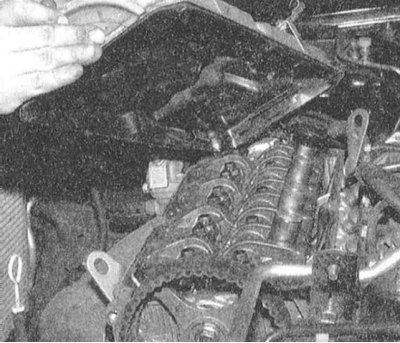

10. Снимите крышку с головки цилиндров и отделите от нее уплотнительную прокладку.
 |
 |
Установка
1. Тщательно зачистите сопрягаемые поверхности крышки и головки цилиндров.

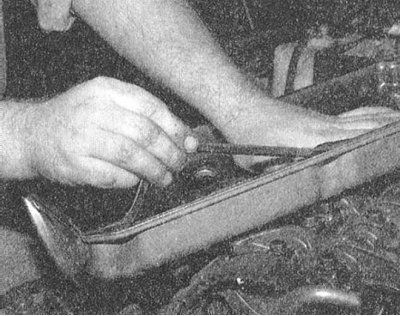

2. Установите на крышку головки цилиндров новые уплотнительные прокладки/кольца (в зависимости от комплектации).
3. Уложите крышку на головку цилиндров, вверните и, двигаясь от центра к краям, затяните крепежные болты с требуемым усилием (см. Спецификации).
4. Подсоедините к крышке головки цилиндров патрубок сапуна.
5. Установите на свое штатное место жгут ВВ электропроводки с разделительными кронштейнами (сепараторами), подсоедините провода к свечам зажигания.
6. На моделях 1.6 л и 2.0 л (DOHC) установите на место защитную крышку жгута ВВ электропроводки.
7. Установите на свое штатное место воздухозаборник.
8. Подсоедините отрицательный провод к батарее.
9. Запустите двигатель и проверьте его на исправность функционирования и наличие признаков развития утечек из-под крышки головки цилиндров.
Двигатели 3.0 л и 3.5 л
Снятие
1. Отсоедините отрицательный провод от батареи.
Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Снимите верхнюю секцию впускного трубопровода (см. Раздел Снятие и установка впускного трубопровода).
3. На моделях 3.0 л DOHC снимите защитную крышку жгута ВВ электропроводки.
4. Отсоедините ВВ провода от свечей зажигания.
5. Отсоедините трубки системы вентиляции картера от крышек обеих головок цилиндров.
6. Отдайте крепежные гайки фиксаторов и отсоедините косу электропроводки двигателя от крышек обеих головок. Сдвиньте жгуты в сторону.
7. Выверните болты и шпильки крепления крышек головок цилиндров.
8. Снимите обе крышки.
Установка
1. Тщательно зачистите сопрягаемой поверхности головок цилиндров и их крышек.
2. Установите на крышки новые уплотнительные прокладки.
3. Уложите крышки на головки цилиндров (каждую на свою).

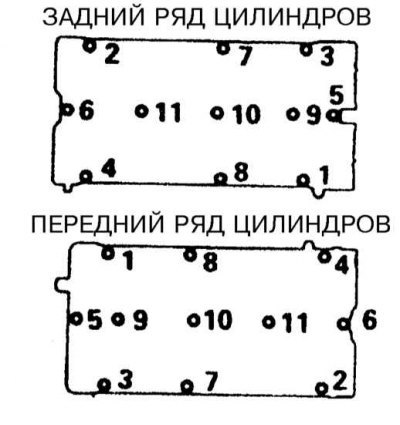

4. Вверните крепежные болты и шпильки и, в строго определенном порядке, затяните их с требуемым усилием (см. Спецификации).
5. Уложите на место косу электропроводки двигателя и затяните крепеж промежуточных фиксаторов.
6. Подсоедините к крышкам головок цилиндров патрубки системы вентиляции картера.
7. Установите на место сепараторы ВВ электропроводки, подсоедините ВВ провода к свечам зажигания.
8. На двигателях 3.0 л DOHC установите на место защитную крышку жгута ВВ электропроводки.
9. Установите верхнюю секцию впускного трубопровода (см. Раздел Снятие и установка впускного трубопровода).
10. Подсоедините отрицательный провод к батарее.
11. Запустите двигатель и проверьте его на исправность функционирования и наличие признаков развития утечек из-под крышек головок цилиндров.
