Электросхема темпостата (Galant 2000 г.) (Mitsubishi Galant 6 и 7)

0

Темпостат, модели Galant 2000 г. выпуска

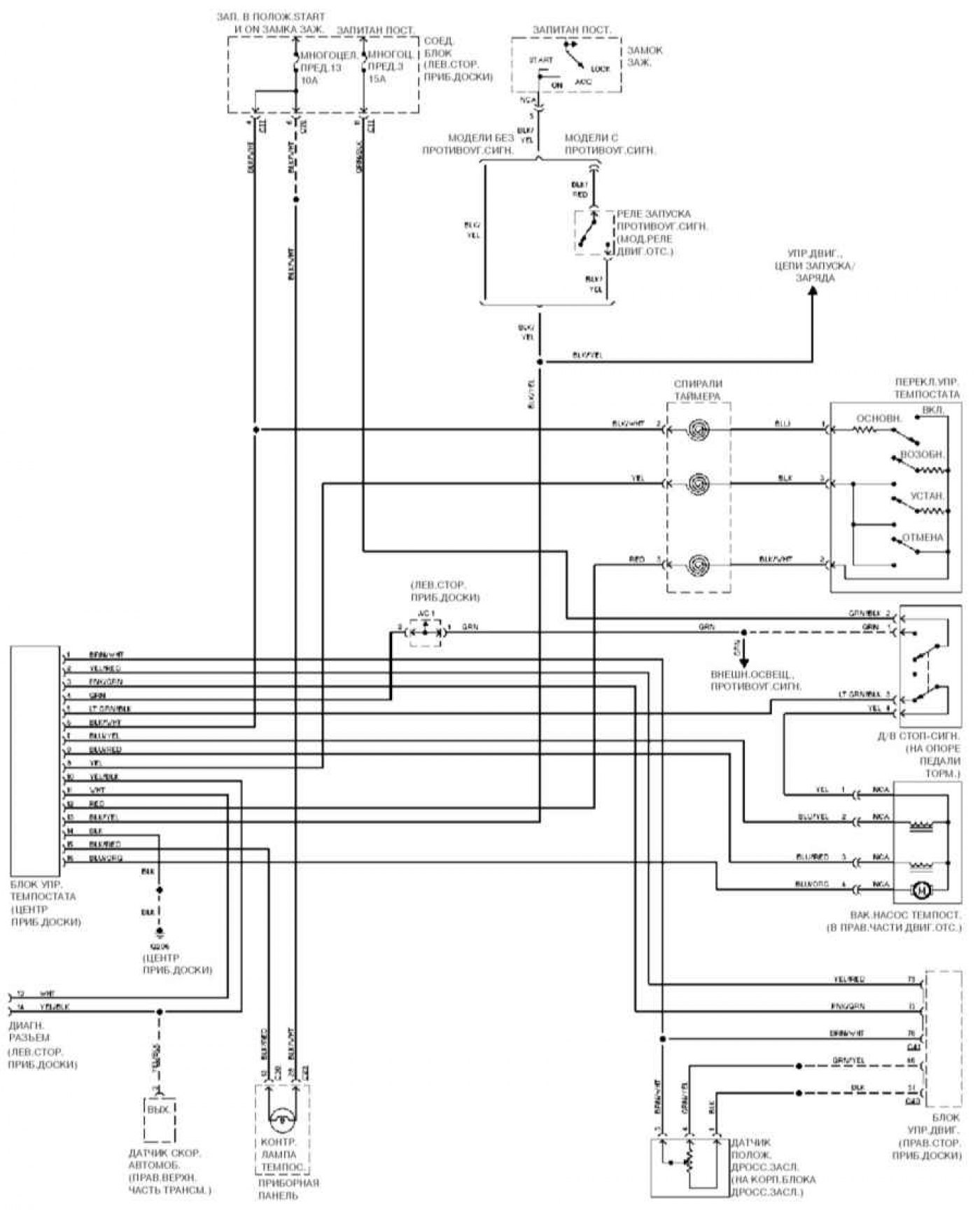

Электросхема темпостата (Galant 2000 г.)

Открыть большую картинку в новой вкладке »

Обозначения элементов на схемах и цветов электропроводки смотрите здесь →

Статья проверена экспертом: Анатолий Стопариков
