Привод управления сиденьями (Galant 2000 г. выпуска) Mitsubishi Galant 6 и 7
Главная
Мицубиси
Галант
1987-1998, бензин
Электрооборудование
Электрические схемы Galant
0

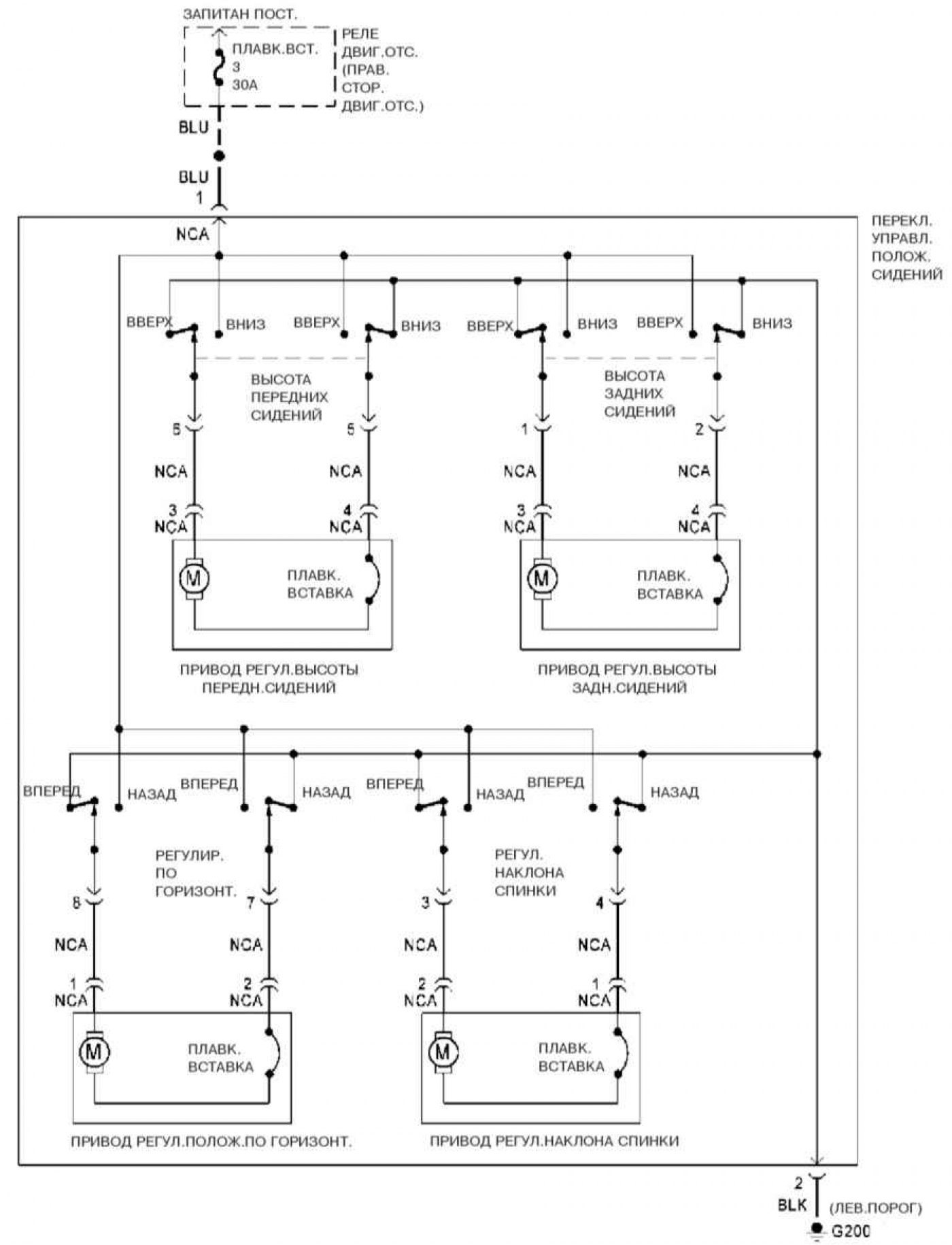

Привод управления сиденьями, модели Galant 2000 г. выпуска
Открыть большую картинку в новой вкладке »
Обозначения элементов на схемах и цветов электропроводки смотрите
здесь →
