Противоугонная сигнализация (Galant 2000 г. выпуска) Mitsubishi Galant 6 и 7
Главная
Мицубиси
Галант
1987-1998, бензин
Электрооборудование
Электрические схемы Galant
0

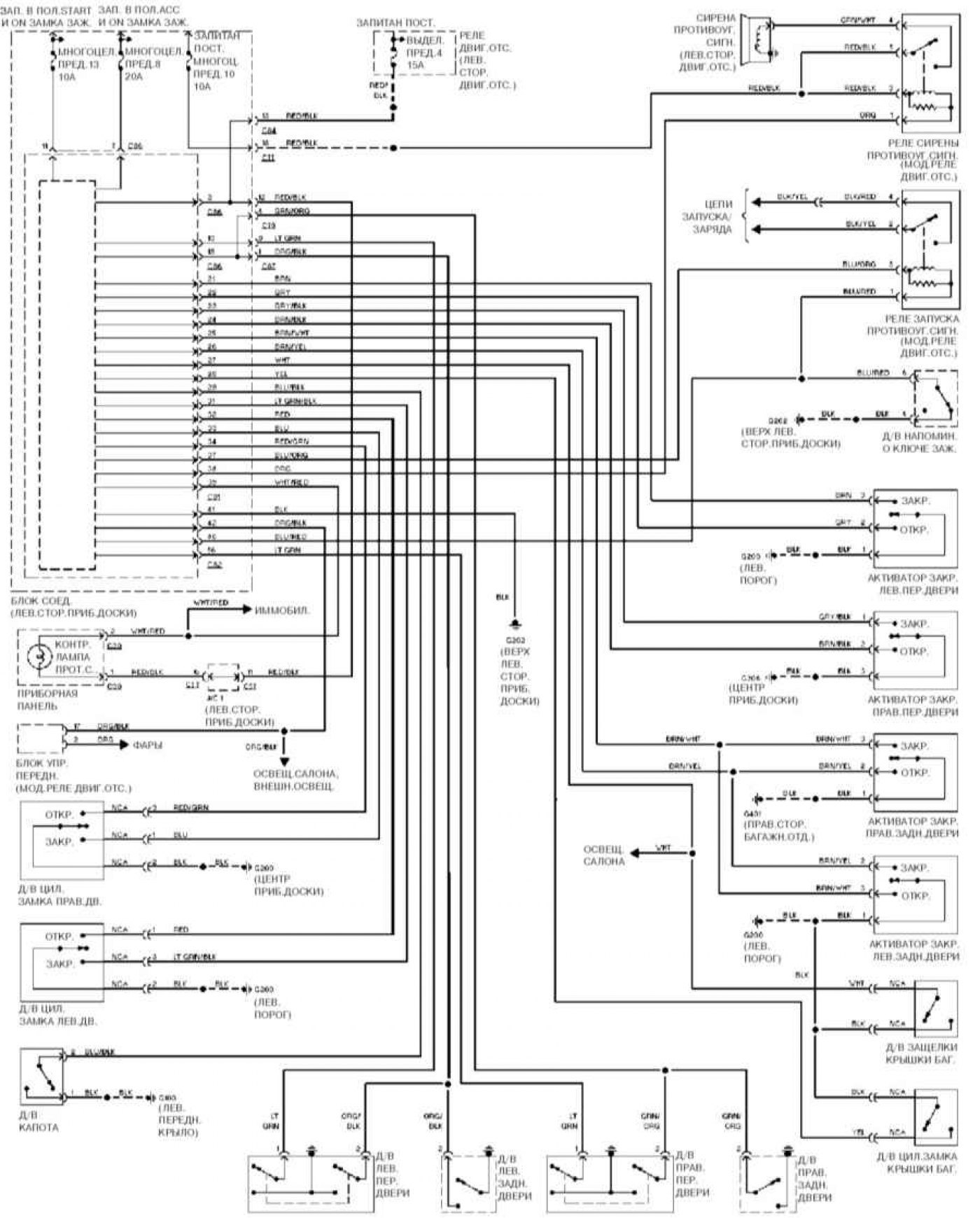

Противоугонная сигнализация, модели Galant 2000 г. выпуска
Открыть большую картинку в новой вкладке »
Обозначения элементов на схемах и цветов электропроводки смотрите
здесь →
◀ Предыдущая
Мицубиси Галант 6/7: Электрические схемы Galant
Следующая ▶
Антиблокировочная система ABS (Galant 2000 г. выпуска)
Кондиционер воздуха (Galant 3.0 л. 2000 г. выпуска)
Кондиционер воздуха (Galant 2.4 л. 2000 г. выпуска)
Единый замок (Galant 1994-2000 г.)
Единый замок с ETACS (Galant 1994 г.)
Стеклоочистители / омыватели (Galant 1994-2000 г.)
Электростеклоподъемники (Galant 1994-2000 г.)
Указатели поворотов (Galant 1994-2000 г.)
Стоп-сигналы, фонари заднего хода, клаксон (Galant 1994-2000 г.)
Задние фонари (Galant 1994-2000 г.)
Иммобилизатор (Galant 2000 г. выпуска)
Линии данных процессора. Диагностический разъем (Galant 2000 г.)
Бортовой компьютер (Galant 2000 г. выпуска)
Электросхема темпостата (Galant 2000 г.)
Обогреватель заднего стекла (Galant 2000 г. выпуска)
Приборная панель (Galant 2000 г. выпуска)
Подсветка приборной панели (Galant 2000 г. выпуска)
Привод управления зеркалами (Galant 2000 г. выпуска)
Привод управления сиденьями (Galant 2000 г. выпуска)
Привод управления люком крыши (Galant 2000 г. выпуска)
