Указатели поворотов (Diamante 1992-1995 г.) (Mitsubishi Galant 6 и 7)

0

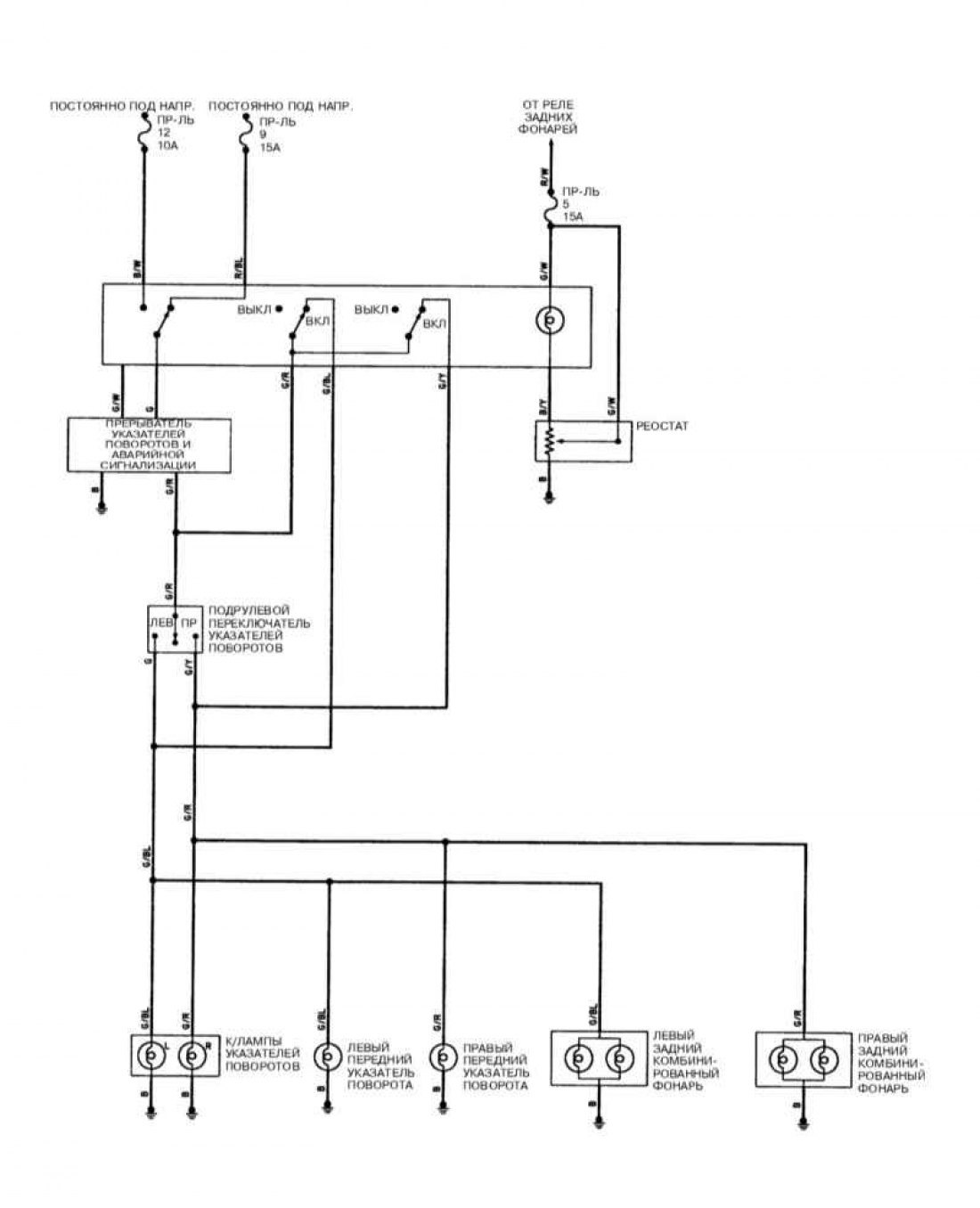

Указатели поворотов, модели Diamante 1992-1995 г.

Указатели поворотов (Diamante 1992-1995 г.)

Открыть большую картинку в новой вкладке »

Обозначения элементов на схемах и цветов электропроводки смотрите здесь →

[Оригинал расположен на ресурсе: AutoInstruction.ru]

Статья проверена экспертом: Анатолий Стопариков
