Электрооборудование системы охлаждения (Diamante 1994-1995 г.) (Mitsubishi Galant 6 и 7)

0

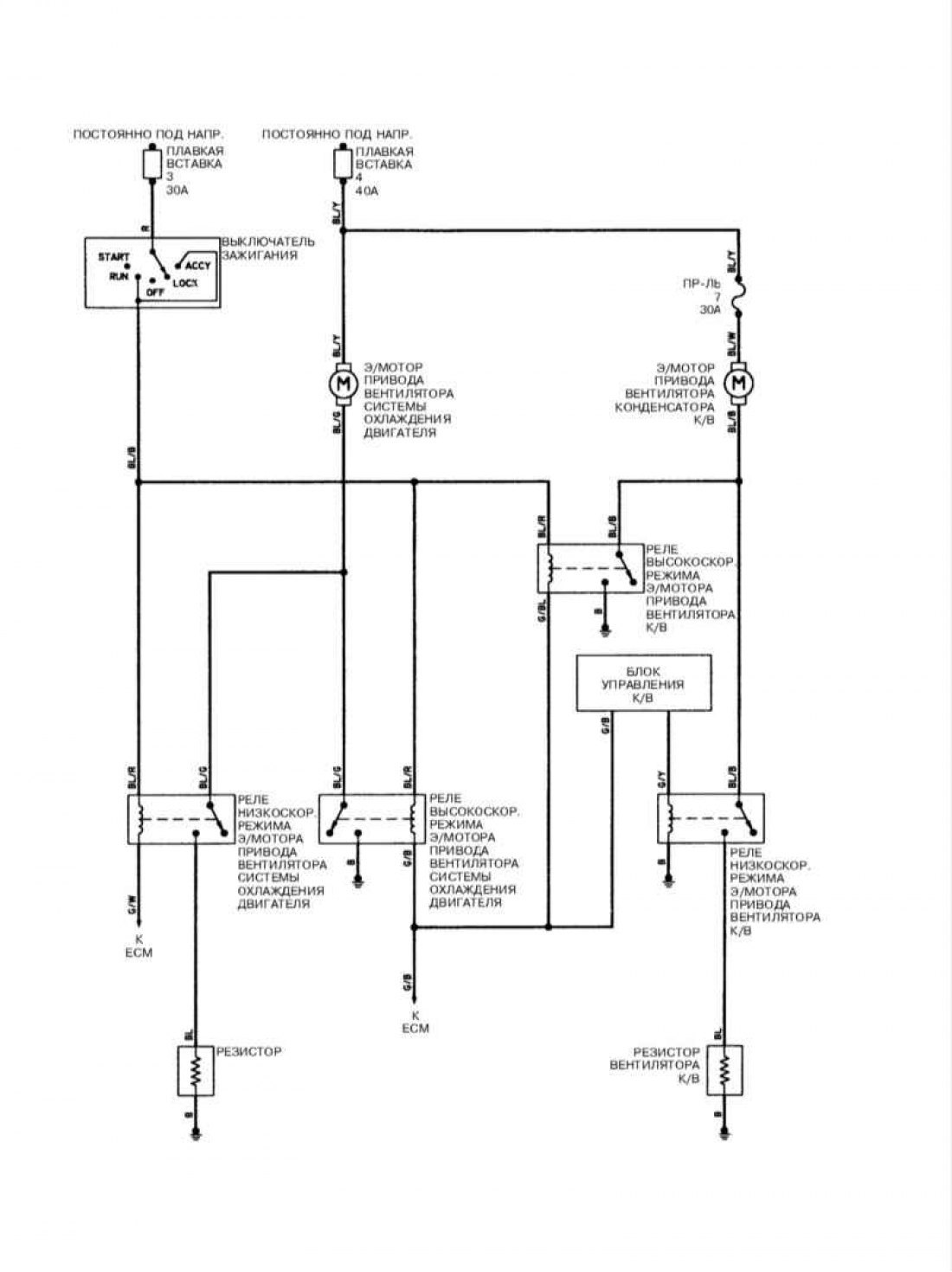

Электрооборудование системы охлаждения, модели Diamante 1994-1995 г.

Электрооборудование системы охлаждения (Diamante…

Открыть большую картинку в новой вкладке »

Обозначения элементов на схемах и цветов электропроводки смотрите здесь →

Статья проверена экспертом: Анатолий Стопариков
