Снятие

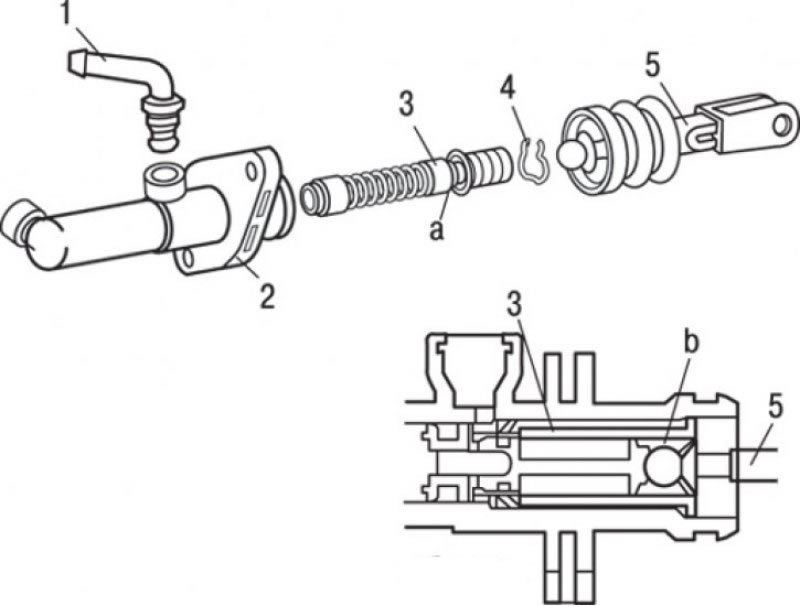

Рис. 10.10. Главный цилиндр гидравлического привода сцепления автомобилей с двигателями F9Q: а – место смазки тормозной жидкостью; b – место нанесения смазки, не разрушающей резину; 1 – штуцер; 2 – корпус главного цилиндра гидропривода сцепления; 3 – поршень в сборе (смазать тормозной жидкостью); 4 – стопорное кольцо поршня; 5 – толкатель в сборе
Для снятия главного цилиндра сцепления (рис. 10.10) последовательно выполните следующие операции.
1. Снимите стопорное кольцо поршня.
2. Используя специальный инструмент, снимите толкатель в сборе.
3. Снимите поршень в сборе.
4. Отверните муфту и отсоедините штуцер.
Установка
Рис. 10.11. Правильная установка толкателя на гидроприводе сцепления автомобилей с двигателями F9Q: А = (114 ± 0,5) мм
Установка проводится в последовательности, обратной снятию. Установите толкатель так, чтобы был выдержан размер, показанный на рис. 10.11. Это упростит процедуру регулировки педали сцепления.
