Номинальное расстояние от педали сцепления до пола равно 163,5–166,5 мм.
Номинальная величина люфта составляет 1–3 мм.

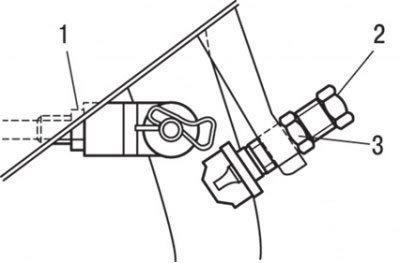

Рис. 10.1. Регулировка расстояния от педали сцепления до пола и люфта в соединении штифта педали сцепления: 1 – установочная гайка (13 Н·м); 2 – регулировочный болт; 3 – контргайка (13 Н·м)
2. Если расстояние педали сцепления до пола лежит за пределами диапазона номинальных величин, то ослабьте контргайку и отрегулируйте данное расстояние регулировочным болтом или изменяя длину толкателя главного цилиндра (рис. 10.1).
3. Если люфт педали сцепления лежит за пределами диапазона номинальных значений, ослабьте контргайку и отрегулируйте данное расстояние, изменяя длину толкателя главного цилиндра.
Внимание! Во время регулировки не утапливайте толкатель в главный цилиндр сцепления.
Внимание! 4. Если на автомобилях с двигателями объемом 1800 см3 расстояние от педали сцепления до пола лежит за пределами диапазона номинальных величин, то ослабьте контргайку и отрегулируйте высоту расположения педали, соответственно регулируя для этого положение датчика выключения сцепления или изменяя длину толкателя главного цилиндра гидропривода сцепления.
5. После завершения регулировок проверьте, что (полный) свободный ход педали сцепления (измеренный по накладке педали) и расстояние между накладкой педали сцепления и полом при выключенном сцеплении лежат в диапазоне номинальных значений:
(Источник расположен на веб-ресурсе AutoInstruction.ru)
- люфт — 613 мм;
- расстояние между накладкой педали сцепления и полом при выключенном сцеплении — более 85 мм.
6. Если свободный ход педали сцепления (измеренный по накладке педали) и расстояние между накладкой педали сцепления и полом при выключенном сцеплении лежат за пределами диапазона номинальных значений, то это, возможно, вызвано попаданием воздуха в гидравлический привод сцепления, неисправностью в главном цилиндре сцепления или в самом сцеплении. Прокачайте гидравлический привод, разберите и проверьте главный цилиндр или сцепление.
