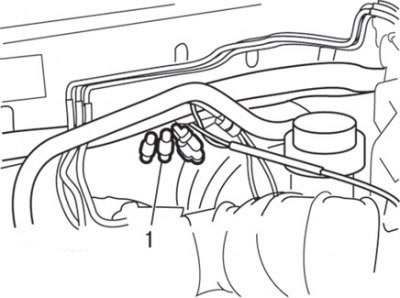

Рис. 3.6. Расположение разъема (1) тахометра
2. Вставьте канцелярскую скрепку со стороны проводов в одноконтактный разъем тахометра, как показано на рис. 3.6.
3. Подсоедините тестовый провод тахометра для снятия напряжения первичной цепи к установленной в разъем скрепке.
Внимание! Не используйте MUT-II. Если подсоединить его к диагностическому разъему, он покажет текущий, а не базовый угол опережения зажигания.
4. Установите стробоскоп в соответствии с инструкцией по его эксплуатации.
5. Пустите двигатель и дайте ему поработать на холостом ходу.
6. Проверьте частоту вращения холостого хода, которая должна быть (800±100) мин-1.
7. Выключите зажигание.
8. Извлеките водонепроницаемую заглушку из разъема коричневого цвета регулировки базового угла опережения зажигания.

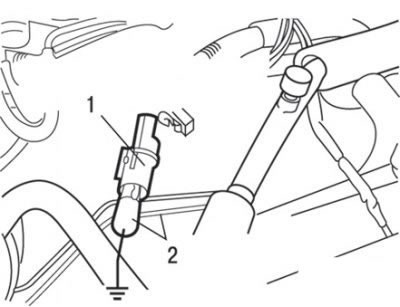

Рис. 3.5. Использование провода с разъемом типа «крокодил» для соединения вывода разъема с «массой» при регулировке базового угла опережения: 1 – разъем коричневого цвета регулировки базового угла опережения зажигания; 2 – провод с зажимом типа «крокодил»
9. С помощью провода с разъемом типа «крокодил» соедините вывод разъема регулировки базового угла опережения с «массой» (см. рис. 3.5).
Внимание! Соединение с «массой» этого разъема переводит двигатель на режим работы с базовым углом опережения зажигания.
10. Пустите двигатель и дайте ему поработать на холостом ходу.
11. Проверьте значение базового угла опережения зажигания, которое должно находиться в пределах 5°±3° до ВМТ.
12. При несоответствии базового угла опережения зажигания номинальному значению проверьте состояние системы распределенного впрыска топлива (MPI).
13. Остановите двигатель, отсоедините разъем типа «крокодил» провода от вывода разъема регулировки угла опережения зажигания и вставьте в разъем водонепроницаемую заглушку.
14. Пустите двигатель и проверьте угол опережения зажигания, который должен быть равен 8° до ВМТ.
Внимание! Даже при нормальном режиме работы двигателя угол опережения зажигания изменяется в пределах ±7°.
Внимание! При увеличении высоты над уровнем моря угол опережения автоматически увеличивается приблизительно на 5° сверх номинального значения, равного 8° до ВМТ.
