Внимание! При снятии и установке напольной консоли в сборе для автомобилей, оборудованных системой SRS, не допускайте ударов по электронному блоку управления системы SRS или по другим элементам системы.
Центральная консоль автомобилей с 1995 года выпуска
Снятие
Для снятия напольной консоли выполните следующие операции.
Рис. 17.59. Центральная консоль автомобилей с 1995 года выпуска: 1 – нижняя крышка панели приборов; 2 – передняя напольная консоль в сборе; 3 – рукоятка открывания замка капота; 4 – рукоятка рычага переключения передач (механическая коробка передач); 5 – боковые крышки консоли; 6 – пепельница; 7 – внутренний держатель стаканов; 8 – панель центральной консоли; 9 – задняя напольная консоль в сборе; 10 – декоративная заглушка консоли; 11 – переключатель; 12 – магнитола; 13 – наружный держатель стаканов; 14 – центральная консоль и держатель стаканов в сборе; 15 – панель управления отопителем в сборе; 16 – центральный дефлектор подвода воздуха в салон
1. Отверните два винта и снимите рукоятку 3 (рис. 17.59) привода замка капота.
2. Отверните три винта, освободите крепежные скобы и снимите нижнюю крышку 1 панели приборов.
3. Отверните по четыре винта и снимите боковые крышки 5 консоли.
4. Используя лезвие отвертки как рычаг, освободите крепежные скобы и снимите центральный дефлектор 16 подвода воздуха в салон.
5. Снимите пепельницу 6.
6. После вывертывания винтов крепления центральной консоли потяните на себя панель центральной консоли вместе с внутренним держателем стаканов.

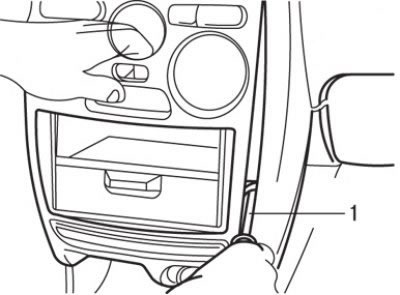

Рис. 17.60. Использование отвертки (1) для снятия центральной консоли и держателя стаканов
7. Вставьте отвертку в зазор так, как показано на рис. 17.60, для того чтобы снять центральную панель консоли и держатель стаканов в сборе.

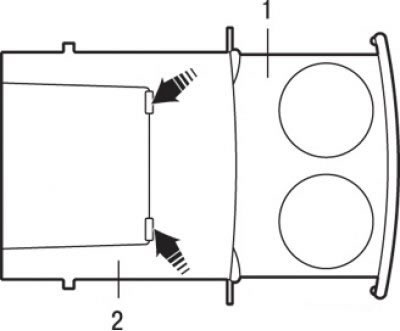

Рис. 17.61. Снятие внутреннего держателя стаканов: 1 – внутренний держатель стаканов; 2 – наружный держатель стаканов
8. Нажмите на точки наружного держателя стаканов, показанные стрелками на рис. 17.61, и снимите внутренний держатель стаканов.
9. Отверните два винта и снимите наружный держатель стаканов 13 (см. рис. 17.59).
10. Отверните винты и снимите панель 15 управления отопителем в сборе. Промаркируйте и отсоедините от панели тросы управления отопителем.
11. Отверните винты и снимите магнитолу 12. Отсоедините от магнитолы электрические разъемы.
12. Используя лезвие отвертки как рычаг, снимите декоративные заглушки 10 консоли.
13. Используя лезвие отвертки как рычаг, снимите переключатели 11 и отсоедините от них разъемы.
14. Отверните винты и снимите заднюю напольную консоль 9 в сборе.
15. Потянув вверх, снимите рукоятку рычага 4 переключения передач (механическая коробка передач).
16. Отверните винты и снимите переднюю напольную консоль 2 в сборе.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.

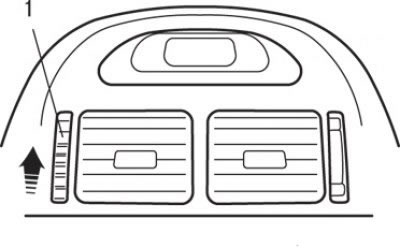

Рис. 17.62. Перемещение ручки (1) подачи холодного воздуха центрального дефлектора в салон
1. Переместите ручку подачи холодного воздуха (центральной решетки подвода воздуха в салон) до отказа вверх, как показано на рис. 17.62.

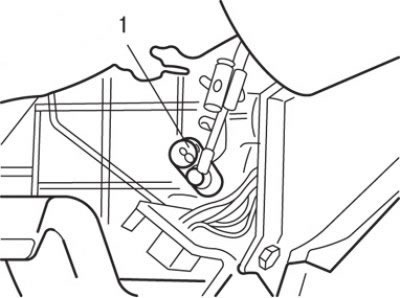

Рис. 17.63. Установка троса привода (1) заслонки подачи холодного воздуха
(Смотрите источник на портале: «www.autoinstruction.ru»)
2. Поверните привод заслонки подачи холодного воздуха со стороны обогревателя до упора вниз и установите трос привода заслонки обвода холодного воздуха (рис. 17.63).
Центральная консоль автомобилей с 1999 года выпуска
Снятие
Для снятия напольной консоли выполните следующие операции.
Рис. 17.64. Центральная консоль автомобилей с 1999 года: 1 – нижняя крышка панели приборов; 2 – центральная консоль в сборе; 3 – рукоятка привода замка капота; 4 – рукоятка рычага переключения передач (механическая КП); 5 – передняя напольная консоль в сборе; 6 – задняя напольная консоль в сборе (с центральным подлокотником); 7 – задняя напольная консоль в сборе (без центрального подлокотника); 8 – переключатель; 9 – плоская заглушка; 10 – пепельница; 11 – навигационный блок; 12 – ящик; 13 – панель управления отопителем; 14 – центральная панель в сборе; 15 – заглушка магнитолы; 16 – магнитола; 17 – козырек дисплея; 18 – блок дисплея; 19 – козырек дисплея (часы); 20 – часы
1. Отверните два винта и снимите рукоятку 3 привода замка капота (рис. 17.64).

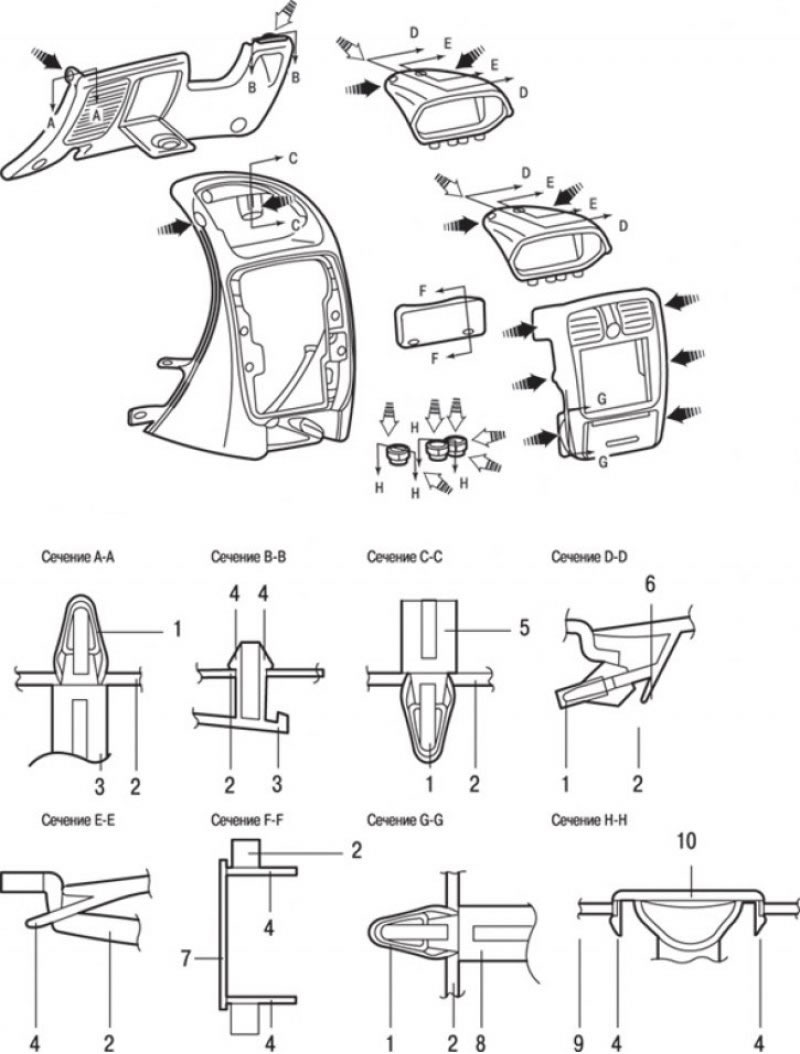

Рис. 17.65. Места расположения фиксаторов (а) и защелок (b) крепления элементов центральной консоли на автомобилях с 1999 года выпуска: 1 – фиксатор; 2 – панель приборов; 3 – нижняя крышка панели приборов; 4 – защелка; 5 – центральная консоль; 6 – козырек дисплея; 7 – заглушка магнитолы; 8 – центральная панель в сборе; 9 – напольная консоль; 10 – заглушка или переключатель
2. Отверните три винта, освободите фиксаторы и защелки (рис. 17.65) и снимите нижнюю крышку 1 (см. рис. 17.64) панели приборов.
3. Используя лезвие отвертки как рычаг, освободите фиксаторы и снимите центральную панель 14 в сборе.
4. Снимите пепельницу 10.
5. Отверните винты, освободите фиксаторы и снимите козырек дисплея (дисплей) 17. Если в козырьке дисплея установлены часы, отсоедините от них электрические разъемы.
6. Отверните винты, снимите блок дисплея 18 и отсоедините от него электрические разъемы.
7. Отверните винты и снимите магнитолу 16. Отсоедините от магнитолы электрические разъемы.
8. При отсутствии магнитолы, используя лезвие отвертки как рычаг, освободите защелки и снимите заглушку 15 (см. рис. 17.64), 7 (см. рис. 17.65) магнитолы.
9. Отверните винты и снимите панель управления отопителем в сборе 13. Промаркируйте и отсоедините от панели троса управления отопителем.
10. Отверните винты и снимите навигационный блок 11.
11. Снимите ящик 12.
12. Используя лезвие отвертки как рычаг, снимите переключатели 8 и отсоедините от них разъемы.
13. Снимите плоскую заглушку 9.
14. Выверните винты и снимите заднюю напольную консоль в сборе 6 или 17 (с центральным подлокотником или без подлокотника).
15. Потянув вверх, снимите рукоятку 4 рычага переключения передач (механическая коробка передач).
16. Отверните винты и снимите переднюю напольную консоль 5 в сборе.
17. Отверните винты и снимите центральную консоль 2 в сборе.
Установка
Установка проводится в последовательности, обратной снятию.
