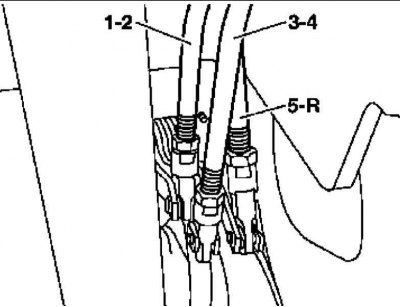

Детали установки рычага переключения передач РКПП 717.461: 1-2 - Промежуточный рычаг переключения 1-2; 3-4 - Промежуточный рычаг переключения 3-4; 5-R - Промежуточный рычаг переключения 5-R

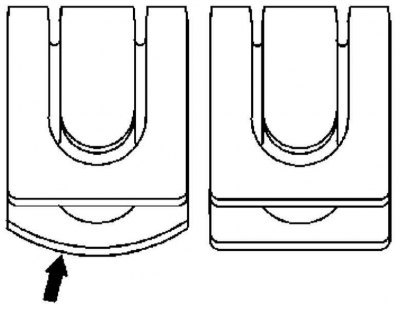

Детали установки рычага переключения передач РКПП 717.461

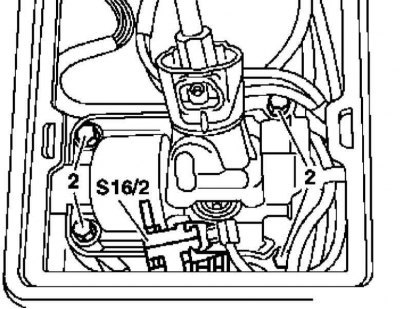

Детали установки рычага переключения передач РКПП 717.461: 2 - Крепежные болты; S16/2 - Датчик-выключатель огней заднего хода
1. Детали установки рычага переключения РКПП 717.461 (модели ML 230) показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
2. Включите нейтральную передачу.
3. Отсоедините промежуточные рычаги переключения (1-2, 3-4, 5-R).
4. Снимите крышку основания рычага переключения.
5. Отсоедините электропроводку от датчика-выключателя огней заднего хода (S16/2).
6. Высвободите из фиксаторов и отведите в сторону трос привода стояночного тормоза.
7. Отпустите болты (2) и снимите несущий кронштейн.
8. Установка производится в обратном порядке. В заключение произведите регулировку привода (см. Раздел Поиск неисправностей - общая информация).
