Багажное отделения автомобиля
Аптечка и знак аварийной остановки
Штатная аптечка оборудована в левом вещевом ящике двери задка автомобиля, - откидная крышка ящика помечена пиктограммой с изображением белого креста на синем фоне. Периодически проверяйте комплектность содержимого аптечки.
Знак аварийной остановки помещается в правом вещевом ящике двери задка автомобиля, - откидная крышка ящика помечена пиктограммой с изображением восклицательного знака.

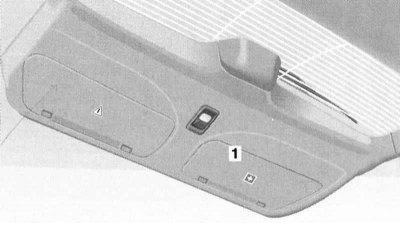

Местоположение вещевых ящиков под хранение аптечки (1) и знака аварийной остановки (2)
Запасное колесо, домкрат и компрессор для подкачки шин
Описание штатных мест хранения запасного колеса, домкрата (с баллонным ключом) и компрессора для накачки шин приведено во Введении к настоящему Руководству.
Предохранительная сетка
В случае необходимости предохранительная сетка может быть натянута позади передних сидений, либо позади заднего многоместного сиденья, - откиньте вниз декоративные крышки крепежных элементов, навесьте сетку.

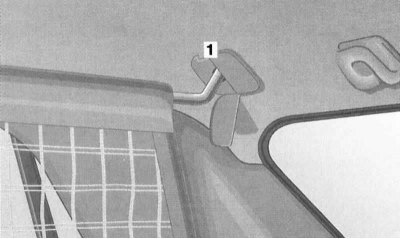

Детали установки верхнего края предохранительной сетки: 1 - Верхние элементы крепления сетки оборудованы откидными защитными крышками
Навесив сетку на верхние крепежные элементы, зацепите крюки нижних крепежных ремней за специальные анкерные скобы на панели пола автомобиля, затем натяните ремни с помощью стяжных замков.

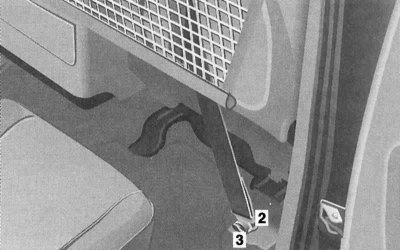

Детали крепления нижнего края предохранительной сетки (при установке позади передних сидений – стяжной замок ремня закрыт сеткой): 2 - Крюк крепежного ремня; 3 - Анкерная скоба

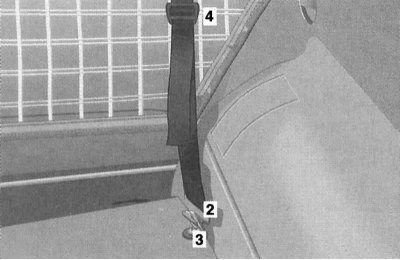

Детали крепления нижнего края предохранительной сетки (при установке позади заднего многоместного сиденья): 2 - Крюк крепежного ремня; 3 - Анкерная скоба; 4 - Стяжной замок
Надежность натяжения сетки следует проверить спустя короткое время, - в случае необходимости подтяните крепежные ремни.
Внимание! Перевозка пассажиров на сиденьях, расположенных позади натянутой сетки не допускается!
Снятие сетки производится в обратном порядке. Штатное место для хранения скрученной предохранительной сетки предусмотрено позади многоместного заднего сиденья.
Горизонтальная шторка
Примечание. Установка задней горизонтальной шторки представляется возможной только при убранных откидных сиденьях дополнительного третьего ряда (см. Раздел Регулировка сидений).
Кожух горизонтальной шторки монтируется в распор в передней части багажного отделения, - после введения кожуха в приемные углубления следует отжать кнопку отпускания фиксатора и отвести наружу подвижный крепежный элемент. Далее шторка вытягивается через задний паз кожуха и фиксируется в специальных держателях вблизи проема двери задка.

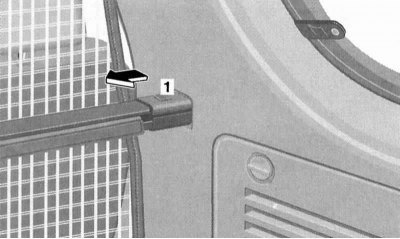

Для снятия шторки высвободите ее из задних держателей, и, придерживая за петлю, смотайте в кожух. Далее, сдвиньте внутрь до защелкивания подвижный крепежный элемент и высвободите сборку шторки из приемных углублений в панелях боковой обивки в передней части багажного отделения
Детали фиксации кожуха шторки в передней части багажного отделения (для закрепления кожуха отжать кнопку отпускания фиксатора (1) и сдвинуть подвижный крепежный элемент в направлении, противоположном указанному стрелкой).

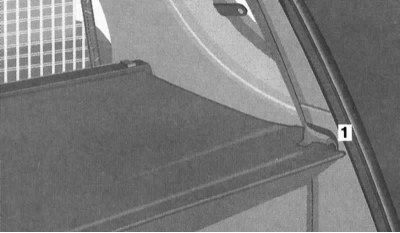

Детали установка задней горизонтальной шторки: 1 - Задние держатели
Крышки пола
На панели пола автомобиля под сборкой многоместного заднего сиденья предусмотрены съемные крышки. Перед снятием крышек следует демонтировать откидные сиденья дополнительного третьего ряда (см. Раздел Регулировка сидений).
Сложите спинку многоместного сиденья и откиньте крышку пола вперед, - отпускание фиксаторов крышек происходит автоматически.
Снятые крышки складываются пополам и помещаются в карманы на спинках откидных задних сидений дополнительного третьего ряда.

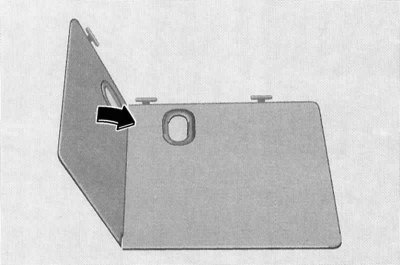

Перед убиранием в карманы спинок откидных сидений третьего дополнительного ряда снятые крышки пола багажного отделения складываются пополам.

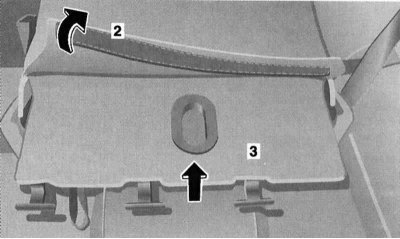

Убирание сложенной крышки в карман спинки откидного заднего сиденья: 2 - Застежка кармана (типа «Велькро»), расстегнуть; 3 - Крышка пола
Для установки крышки на место следует продеть руку в специальное сервисное отверстие и заправить направляющие штифты в приемные гнезда, - кнопка отпускания фиксаторов должна защелкнуться.
Элементы для фиксации груза
Специальные скобы на панели пола, - две позади сборок передних сидений и четыре непосредственно в багажном отделении.

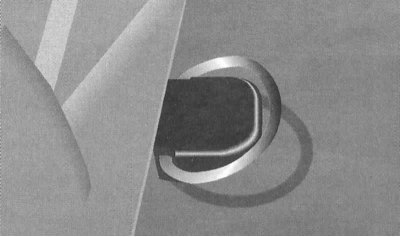

Скоба для фиксации груза
Варианты крепления груза при различном размещении приведены на иллюстрациях.

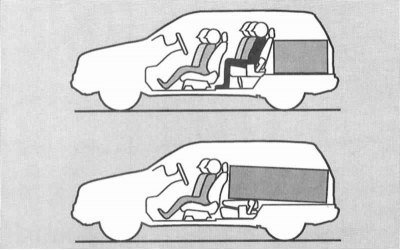

Варианты размещения груза

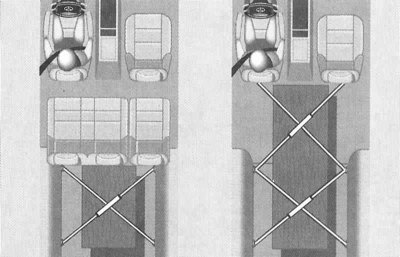

Варианты крепления перевозимого груза
Еще четыре крепежных элемента для фиксации легкого груза предусмотрены на стенках багажного отделения.

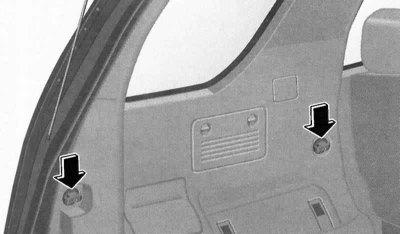

Крюки для фиксации легкого груза
