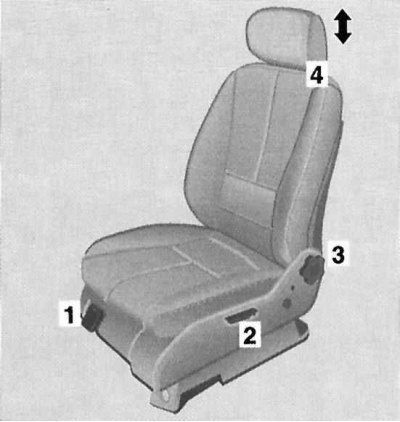

Элементы механического привода регулировки положения переднего сиденья (1 из 2): 1 - Рычаг регулировки положения сиденья в продольном направлении; 2 - Рычаг регулировки наклона подушки сиденья; 3 - Рукоятка регулировки наклона спинки сиденья; 4 - Кнопка отпускания фиксатора направляющих подголовника

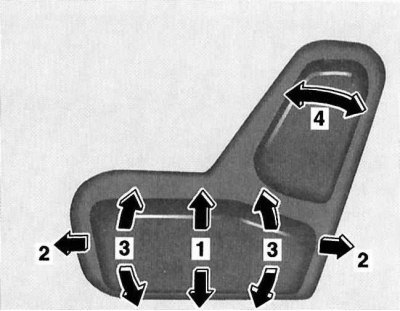

Конструкция электропривода позволяет производить гибкие регулировки до шести параметров сиденья, - используйте соответствующую секцию переключателя: 1 - Регулировка положения сиденья в вертикальном направлении; 2 - Регулировка положения сиденья в продольном направлении; 3 - Регулировка наклона подушки сиденья; 4 - Регулировка угла наклона спинки

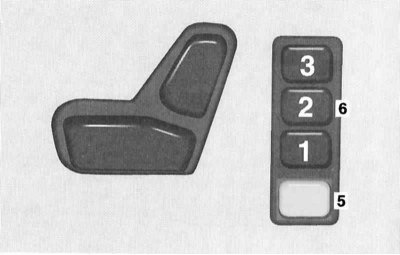

Кнопки занесения в память/вызова параметров регулировки сидений: 5 - Кнопка обращения к памяти для записи; 6 - Кнопки записи/вызова выбранных параметров
Передние сиденья
Общая информация
Сиденье должно быть установлено в положение, обеспечивающее водителю максимальный комфорт при управлении педалями, рулевым колесом и переключателями на панели приборов. Кроме того, должны обеспечиваться хороший обзор через ветровое стекло и надежность фиксации тела водителя ремнем безопасности.
В задней части центральной консоли оборудован регулируемый откидной подлокотник передних сидений, либо подлокотник, совмещенный с крышкой консольного вещевого ящика.
Регулировка сидений должна производиться до начала движения.
Не допускается применение никаких дополнительных подушек и прочих предметов, подкладываемых на подушку или спинку сиденья.
Помните, что чрезмерный наклон спинки сиденья в существенной мере сокращает эффективность функционирования ремня безопасности!
Механический привод регулировки сидений
Элементы механического привода управления положением сиденья расположены спереди под подушкой (рычаг регулировки положения сиденья в продольном направлении) и с наружной стороны подушки/спинки (регулировка наклона подушки и спинки).
Потяните на себя расположенный спереди под полушкой сиденья рычаг управления (1) и сдвиньте сборку сиденья в требуемое положение. Закончив регулировку, отпустите рычаг и удостоверьтесь в надежности фиксации сиденья, подвигав его вперед-назад.
Регулировка наклона подушки сиденья производится при помощи рычага (2), - оттяните рычаг вверх и разверните подушку таким образом, чтобы она обеспечивала мягкую поддержку бедер.
Наклон спинки регулируется при помощи поворотной рукоятки (4), вмонтированной в наружную боковую стенку спинки.
Увеличение высоты положения подголовника производится путем вытягивания его вверх из направляющих спинки. Для опускания подголовника следует отжать кнопку (4) отпускания фиксатора направляющих. Наклон подголовника регулируется вручную путем поворачивания его вперед или назад. Описание процедур снятия и установки передних подголовников приведено в Разделе Органы управления и оборудование салона.
Электрический привод регулировки сидений
Переключатели регулировки положения передних сидений расположены с наружных сторон сборок сидений. Функционирование электропривода возможно только в положениях 1 и 2 замка зажигания (на некоторых моделях также в положении 0 при открытой любой из передних дверей).
Конструкция электропривода позволяет производить регулировку до четырех параметров сиденья.
Кроме того, предусмотрена возможность занесения до трех выбранных наборов параметров в память бортового процессора с последующим быстрым вызовом сохраненных данных.
Для занесения параметров настройки сиденья в память процессора следует нажать кнопку обращения к памяти (5), затем, с задержкой не более 3 секунд, - любую из трех функциональных кнопок (6).
Примечание. Параллельно с параметрами сидений в память процессора заносятся параметры установки зеркал заднего вида (см. Раздел Органы управления и оборудование салона).
Вызов занесенных в память процессора параметров производится путем удерживания нажатой соответствующей из функциональных кнопок.
Примечание. Перед вызовом настроечных параметров после раскладывания сиденья предварительно приведите его спинку в вертикальное положение.
Регулировка положения подголовника производится вручную, также как на сиденьях с механическим приводом (см. выше).
Многоместное заднее сиденье
Примечание. Описание процедур снятия и установки подголовников заднего сиденья приведено в Разделе Органы управления и оборудование салона.
С целью увеличения объема багажного отделения на рассматриваемых моделях автомобилей предусмотрены возможности сдвигания и складывания многоместного заднего сиденья.
Сдвигание сборки сиденья
Для отпускания фиксатора сборки сиденья оттяните расположенную на боковой стенке подушки рукоятку, затем сдвиньте сборку сиденья в требуемое положение.

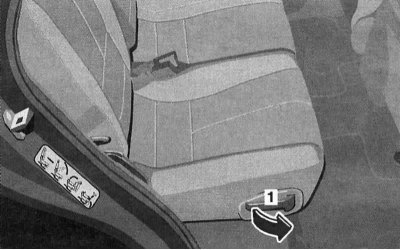

Рукоятка отпускания фиксатора сборки многоместного заднего сиденья
Складывание спинки
Примечание. Складывание правой и левой секций спинки многоместного заднего сиденья может быть произведено в индивидуальном порядке.

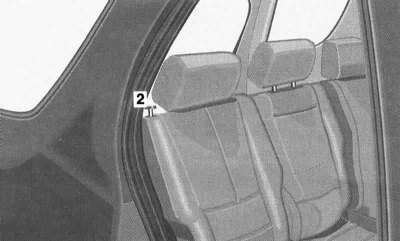

Кнопка отпускания фиксатора спинки заднего сиденья
В случае необходимости спинка сиденья может быть откинута вперед, - сдвиньте передние сиденья вперед (см. выше), снимите задние подголовники (см. Раздел Органы управления и оборудование салона), сдвиньте вперед сборку заднего сиденья (см. выше), затем, вытянув вверх кнопку фиксатора, опустите соответствующую секцию спинки, - проследите за срабатыванием защелки фиксации спинки в сложенном положении (красная маркировка на кнопке не должна быть видна).
Снятые подголовники следует убрать в специальные карманы под крышками пола багажного отделения.
При возврате спинки в вертикальное положение проследите за надежностью защелкивания фиксатора, - красная маркировка на кнопке не должна быть видна.
Откидывание сборки сиденья
Примечание. Складывание правой и левой секций сборки многоместного заднего сиденья может быть произведено в индивидуальном порядке.
Откидывание вниз
Сдвиньте вперед передние сиденья (см. выше) и уберите задний чашкодержатель (см. Раздел Органы управления и оборудование салона).
Опустите спинку заднего сиденья (см. выше).
Отпускание фиксатора сборки заднего сиденья
Разблокируйте сиденье при помощи рукоятки (1), одновременно потянув ручку (4) в направлении стрелки (5), затем отожмите сборку сиденья вниз до защелкивания фиксатора.
Откидывание вверх
Для откидывания сиденья вверх следует потянуть за ручку (1).
Складывание правой секции с целью обеспечения доступа к откидным сиденьям третьего ряда
Сдвиньте вперед правое переднее сиденье (см. выше), слегка сдвиньте вперед заднее сиденье (см. выше), опустите в нижнее положение и опустите вперед правый задний подголовник.
Разблокируйте и сложите вперед правую секцию спинки заднего сиденья (см. выше).

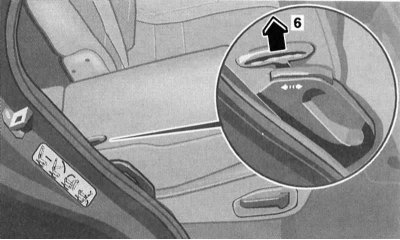

Ручка (6) отпускания фиксатора правой секции заднего сиденья
Потяните вверх ручку (6) и сложите правую секцию сиденья вперед, подняв ее за задний край.

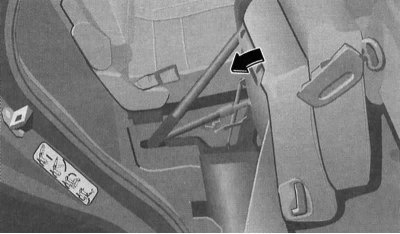

Для возврата правой секции заднего сиденья в штатное положение следует опустить его задний край
Возврат сиденья в исходное положение производится путем отжимания заднего края сборки вниз, - проследите за надежностью защелкивания фиксатора.
Верните в вертикальное положение спинку сиденья (см. выше) и отрегулируйте требуемым образом подголовник, - регулировка задних подголовников производится аналогично передним (см. выше).
Откидные сиденья дополнительного третьего ряда
Приведение в рабочее положение
Предварительно демонтировав откидные сиденья третьего ряда (см. ниже), снимите крышки пола багажного отделения (см. Раздел Оборудование багажного отделения).

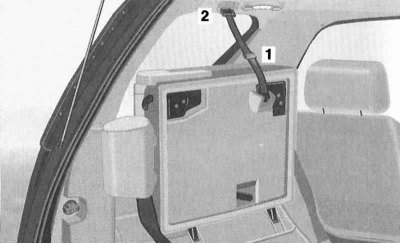

Отпускание элементов крепления откидного сиденья: 1 - Стяжной замок; 2 - Крюк крепежного ремня
Для ослабления крепежного ремня поверните стяжной замок (1) в горизонтальное положение, отцепите крюк ремня (2), и с помощью ленты «Велькро» прикрепите ремень к нижней стороне сиденья.
Опустите спинку вниз до полной фиксации.
Потянув за рукоятку (3), отпустите фиксатор и откиньте спинку вверх, проследив за надежностью защелкивания фиксатора. Установите на спинку подголовник, - снятие, установка и регулировка подголовников откидных сидений производится аналогично соответствующим процедурам для подголовников передних и задних сидений (см. Раздел Органы управления и оборудование салона).

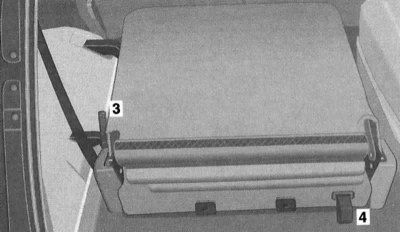

Перевод спинки откидного сиденья в вертикальное положение: 3 - Рукоятка отпускания фиксатора; 4 - Петля для перевода сиденья в походное положение
Приведение в походное положение
Демонтируйте подголовник и закрепите его на подушке сиденья, потянув за рукоятку блокиратора (3), опустите спинку сиденья до характерного щелчка.
Потянув за петлю (4), поднимите сиденье вертикально и зацепите крюк (2) крепежного ремня. Потянув за свободный конец, натяните ремень.
Демонтаж

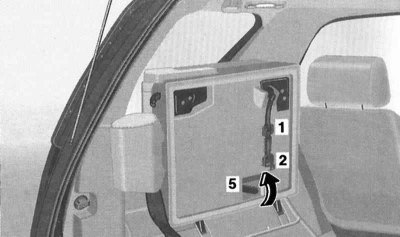

Демонтаж откидного сиденья третьего дополнительного ряда: 1 - Стяжной замок; 2 - Крюк крепежного ремня; 5 - Рукоятка отпускания фиксатора
Для ослабления крепежного ремня поверните стяжной замок (1) в горизонтальное положение, отцепите крюк ремня (2), и с помощью ленты «Велькро» прикрепите ремень к нижней стороне сиденья.
Отожмите вверх рукоятку (5) отпускания фиксатора и снимите сборку сиденья.
Установка производится в обратном порядке, - проследите за правильностью попадания сиденья в приемные гнезда и надежностью защелкивания фиксаторов.
