Детали установки стартера на моделях 163.136 и 163.113 (двигатели серий 111 и 612): 1 - Клемма 30; 2 - Клемма 50; 3 - Винты; М1 - Стартер
1. Детали установки стартера на моделях 163.136 и 163.113 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Отсоедините отрицательный провод от батареи.
3. Снимите левое переднее колесо и локер защиты колесной арки.
4. Отсоедините электропроводку от клемм 30 (1) и 50 (2) стартера.
5. Выверните крепежные болты (3) и снимите сборку стартера (М1).
6. Установка производится в обратном порядке, не забудьте выполнить процедуры, сопряженные с подключением батареи.
Модели 163.154/157/173/174/175
Детали установки стартера на моделях 163.154/157/173/174/175 (двигатели серий 112 и 113): 1 - Клемма 30; 2 - Клемма 50; 3 - Болты; 4 - Гайка; 5 - Щиток опоры подвески силового агрегата; 6 - Гайка; 7 - Шайба; М1 - Стартер
1. Детали установки стартера на моделях 163.154/157/173/174/175 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Отсоедините отрицательный провод от батареи.
3. Снимите правое переднее колесо и локер защиты колесной арки.
4. Отдайте крепежную гайку (6) и снимите щиток опоры подвески силового агрегата (5).
5. Отсоедините электропроводку от клемм 30 (1) и 50 (2) стартера.
6. Выверните крепежные болты (3) и снимите сборку стартера (М1).
7. Установка производится в обратном порядке, не забудьте выполнить процедуры, сопряженные с подключением батареи.
Модели 163.128

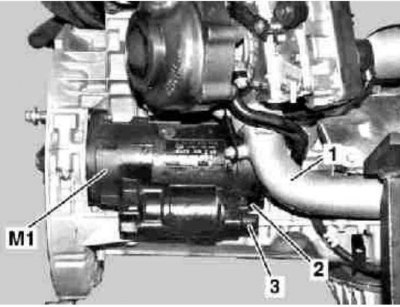

Детали установки стартера на моделях 163.128 (двигатели серии 628): 1 - Нижний патрубок воздушного тракта; 2 - Клемма 50; 3 - Клемма 30; М1 - Стартер
Детали установки стартера на моделях 163.128 (двигатели серии 628): 4 - Болт
Исходник статьи на этом веб-сайте AutoInstruction.ru
1. Детали установки стартера на моделях 163.128 показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
2. Отсоедините отрицательный провод от батареи.
3. Снимите нижнюю секцию шумоизоляции.
4. Снимите правый нижний патрубок воздушного тракта (1) и отведите его в сторону, не отсоединяя от воздуховода.
5. Снимите защитный колпачок и отсоедините электропроводку от клемм 20 (3) и 50 (2) стартера.
6. Выверните крепежные болты (4) и снимите сборку стартера (М1).
7. Установка производится в обратном порядке, не забудьте выполнить процедуры, сопряженные с подключением батареи.
