Снятие и установка монтажных блоков (Mercedes M-Class W163)

  • Главная
  • Мерседес
  • М-Класс
  • W163 (1997-2005)
  • Электрооборудование
  • Оборудование и приборы
  • Снятие и установка монтажных блоков
0
Детали установки главного монтажного блока

Детали установки главного монтажного блока


Детали установки главного монтажного блока

Детали установки главного монтажного блока


1. Главный монтажный блок помещается в левой части двигательного отсека и состоит из двух раздельных секций: секции предохранителей/реле и секции модулей управления. Детали установки главного монтажного блока показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.

2. Откройте капот и зафиксируйте его в вертикальном положении.

3. Отсоедините отрицательный провод от батареи.

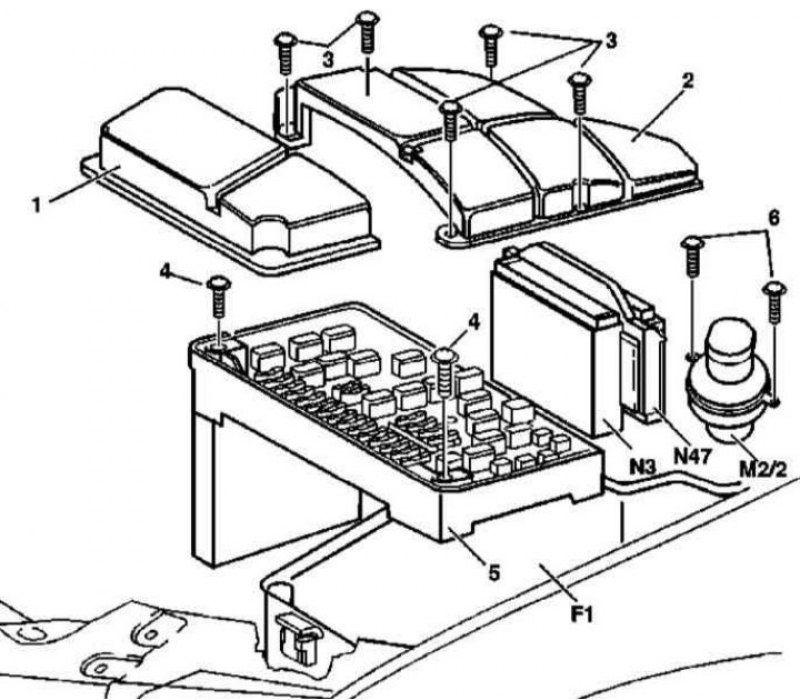

4. Отпустите фиксаторы и снимите крышку секции предохранителей (1), - проверьте состояние уплотнительной прокладки, в случае необходимости произведите ее замену.

5. Выверните крепежные винты (3) и снимите крышку секции модулей управления (2), - в случае необходимости замените прокладку.



6. Выверните винты (4) и, подняв вверх, высвободите держатель предохранителей/реле (5).

7. Отпустив фиксаторы и вывернув крепежные винты, рассоедините контактные разъемы электропроводки, и окончательно снимите держатель, - разъемы держателя имеют асимметричную конструкцию, определяющую однозначность их подключения.

8. Снимите модули управления системы впрыска топлива (ME-SFI) и антипробуксовочных систем (ETS/ESP) (см. Раздел Снятие и установка модулей управления).

9. Выверните винты (6).

10. Отсоедините электропроводку от электромотора (М2/2) вентилятора обдува секции модулей управления.

11. Высвободите из модуля предохранителей и реле (F1) и отведите за монтажный блок жгут электропроводки в сборе со своим опорным кронштейном.

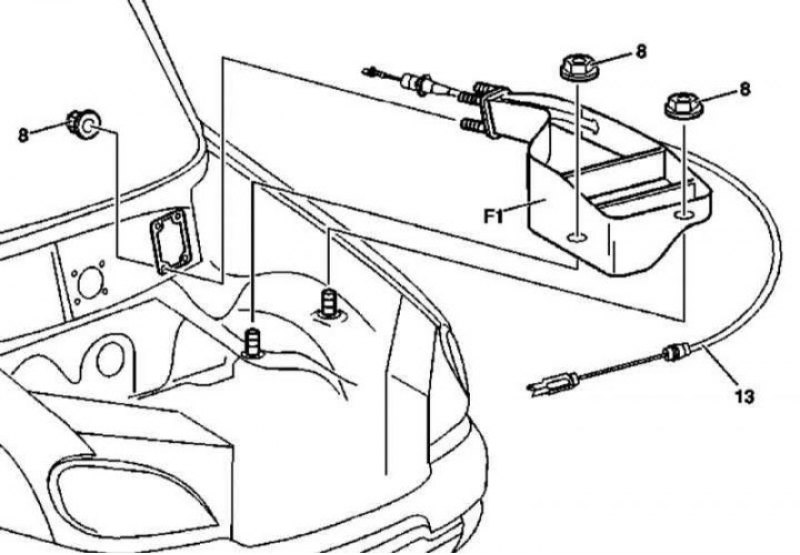

12. Снимите крышку слева под панелью приборов, отсоедините от своего рычага и высвободите из монтажного блока сборку приводного троса отпускания защелки замка капота (13).

13. Отдайте крепежные гайки (8).

14. Рассоедините контактные разъемы электропроводки, проходящей через модуль предохранителей/реле и не подключены к соединительной колодке внутри последнего.

15. Оттяните назад жгут электропроводки и высвободите из опорных кронштейнов на монтажном блоке шланги подачи жидкости омывания стекла.

16. Снимите резервуар омывающей жидкости (см. Главу Кузов).

17. Снимите главный монтажный блок.

18. Установка производится в обратном порядке.

Снятие и установка салонного монтажного блока предохранителей и реле



Детали установки салонного монтажного блока

Детали установки салонного монтажного блока

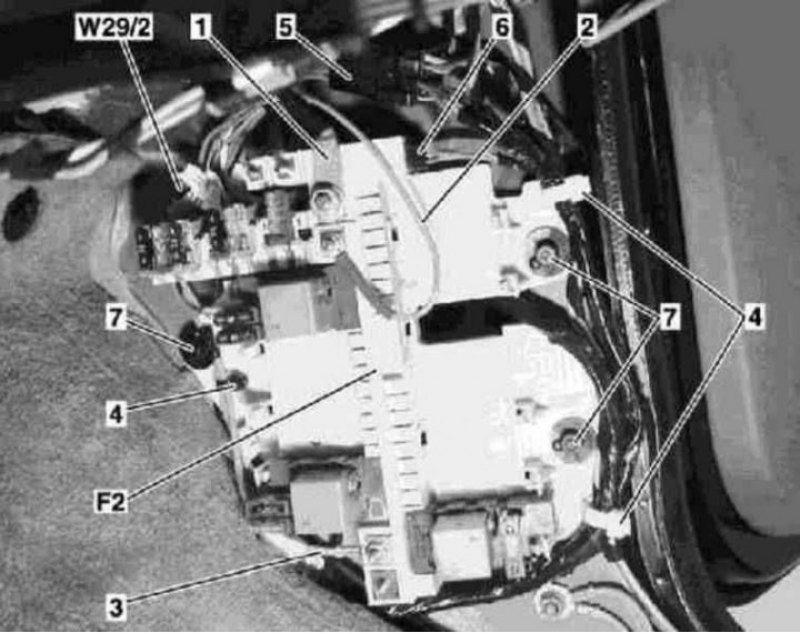

1. Детали установки салонного монтажного блока в пассажирском ножном колодце показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

2. Снимите крышку справа под панелью приборов, а также боковую панель отделки пассажирского ножного колодца (см. Главу Кузов).

[Исходник статьи на этом веб-сайте AutoInstruction.ru]

3. Отсоедините от монтажного блока (F2) предохранителей/реле в ножном колодце кабели контуров 30 (1) и 15R (2).

4. Снимите тросовые обвязки (4), - постарайтесь не повредить жгуты электропроводки.

5. Рассоедините и снимите со стойки А контактный разъем (5), - отпустите крепежную гайку с задней стороны разъема и отожмите последний вперед.

6. Рассоедините контактный разъем (6).

7. Отпустите гайку крепления к стойке А шины заземления (W29/2) и отсоедините от массы кабель (3) контура 31.

8. Отдайте пластмассовые гайки (7) и извлеките салонный монтажный блок предохранителей и реле (F2) из правого переднего кожного колодца.

9. Установка производится в обратном порядке, - проследите за правильностью прокалки электропроводки.
