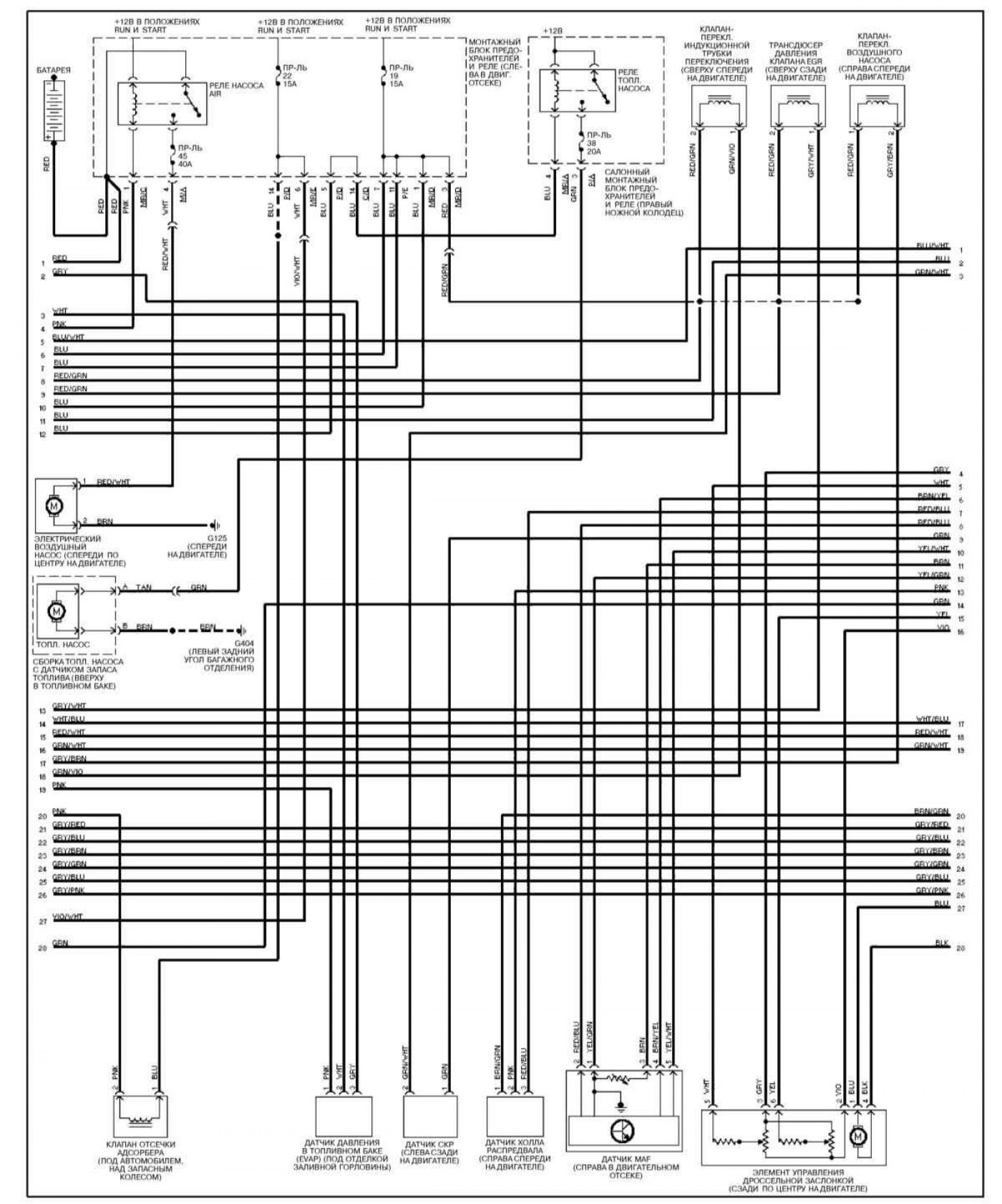

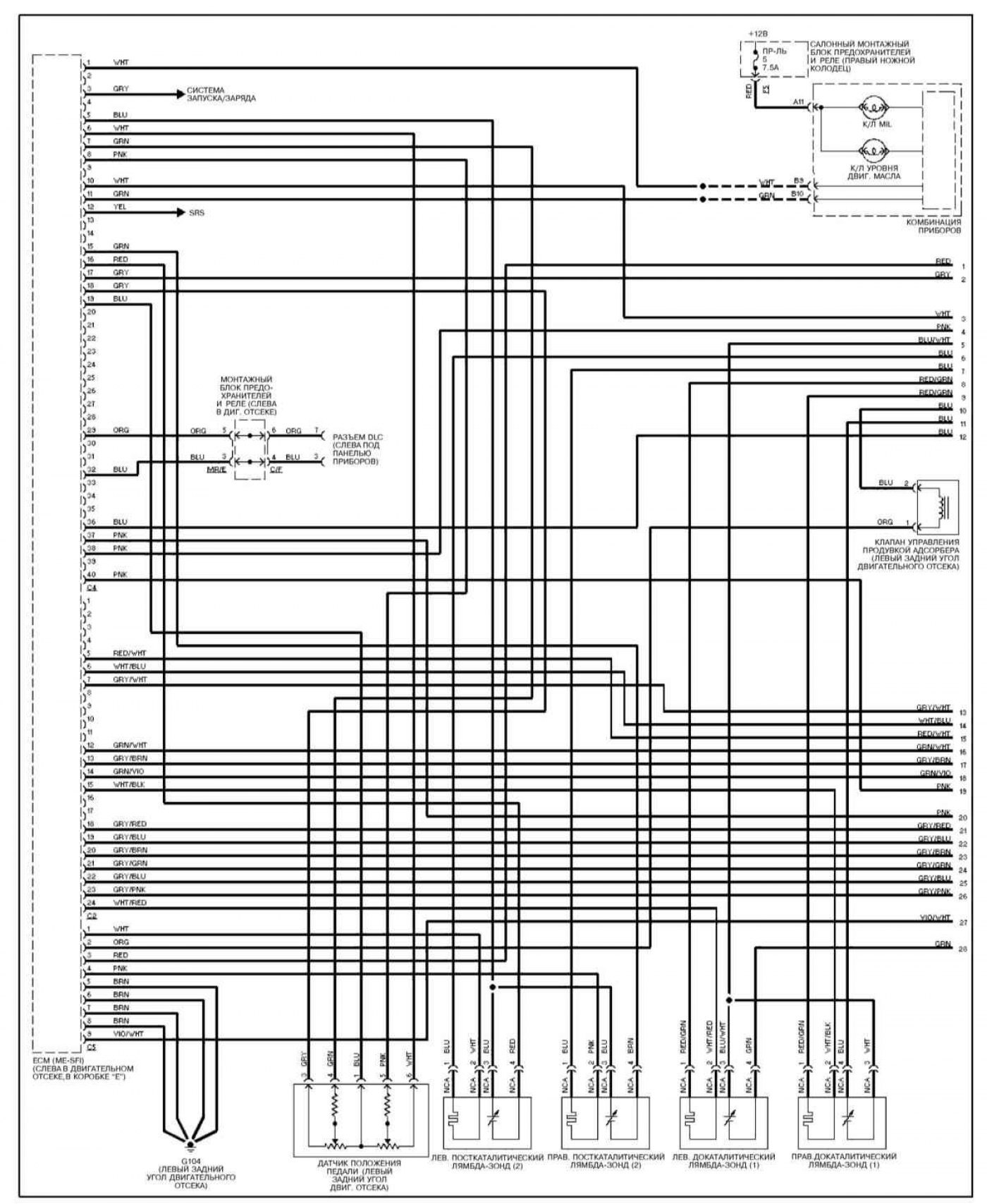

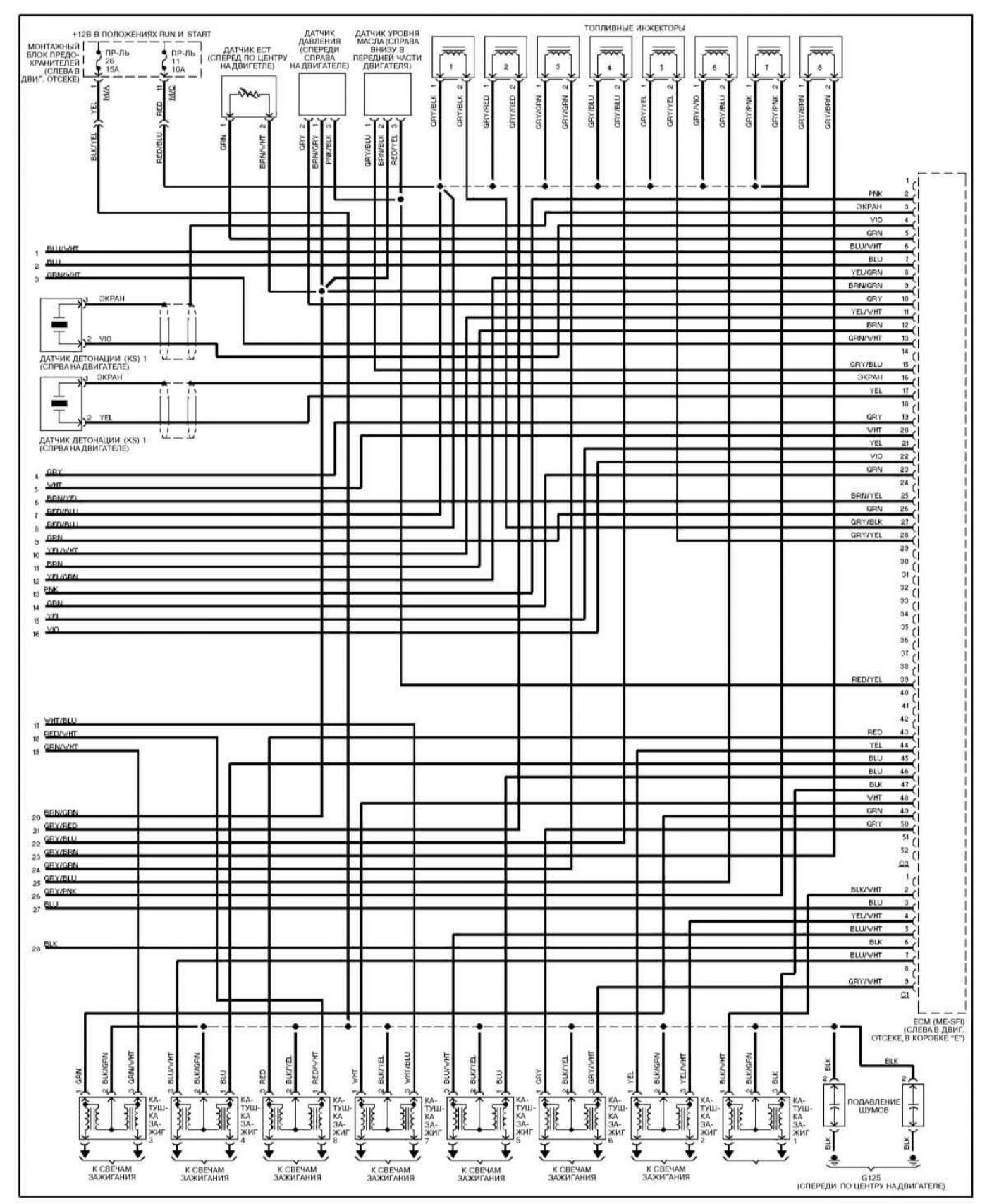

Система управления двигателем (ML 430) (Mercedes M-Class W163)

Система управления двигателем (ML 430)

Открыть большую картинку в новой вкладке »

Используемые на электрических схемах аббревиатуры, обозначения электропроводки, выводов и клемм смотрите здесь →

Перейдите к источнику по ссылке: AutoInstruction.ru

Статья проверена экспертом: Михаил Кондратьев
