Обогрев стекол (ML 430) (Mercedes M-Class W163)

  • Главная
  • Мерседес
  • М-Класс
  • W163 (1997-2005)
  • Электрооборудование
  • Электрические схемы
  • Обогрев стекол (ML 430)
0

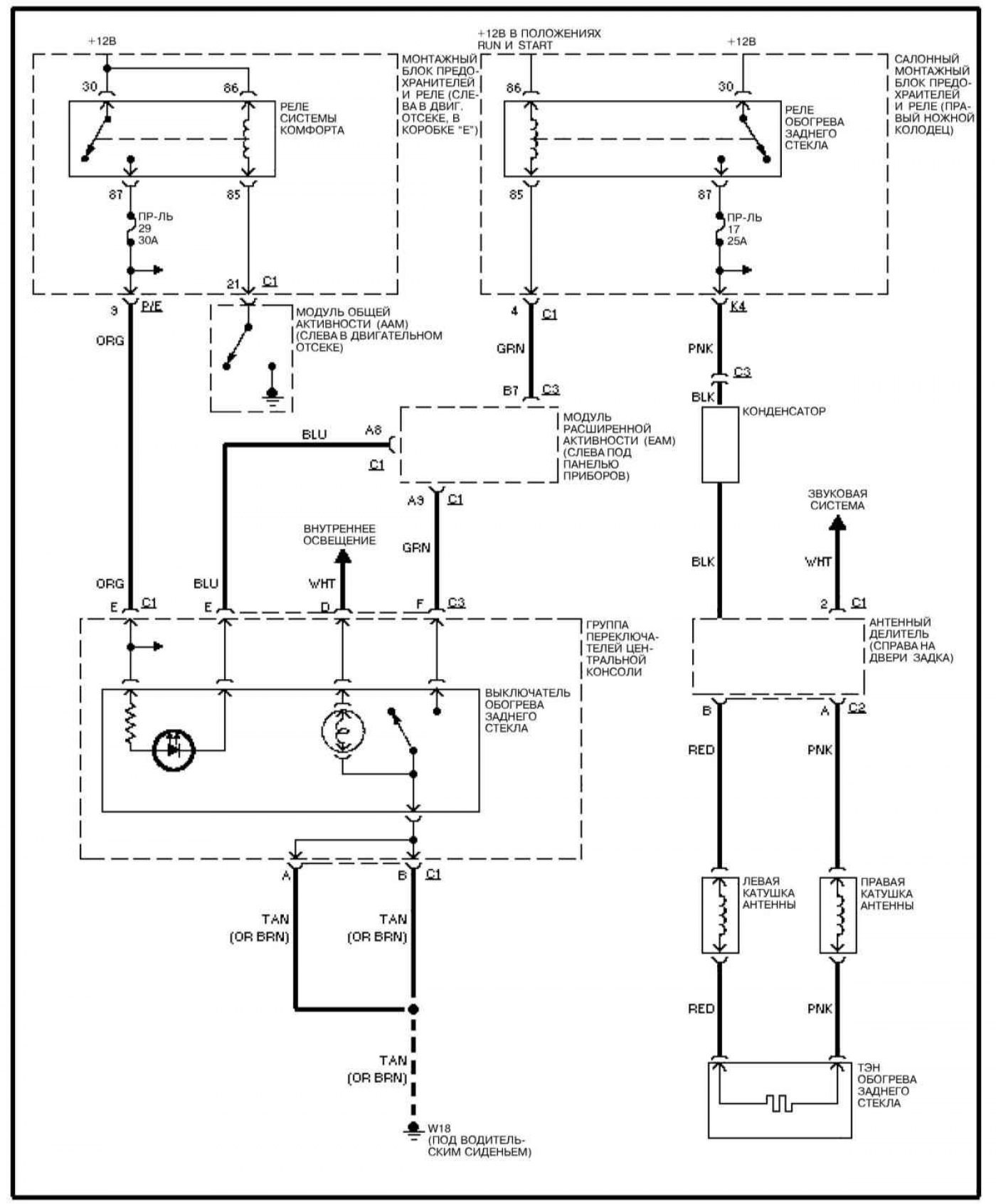

Обогрев стекол (ML 430)



Обогрев стекол (ML 430)
Открыть большую картинку в новой вкладке »


Используемые на электрических схемах аббревиатуры, обозначения электропроводки, выводов и клемм смотрите здесь →
