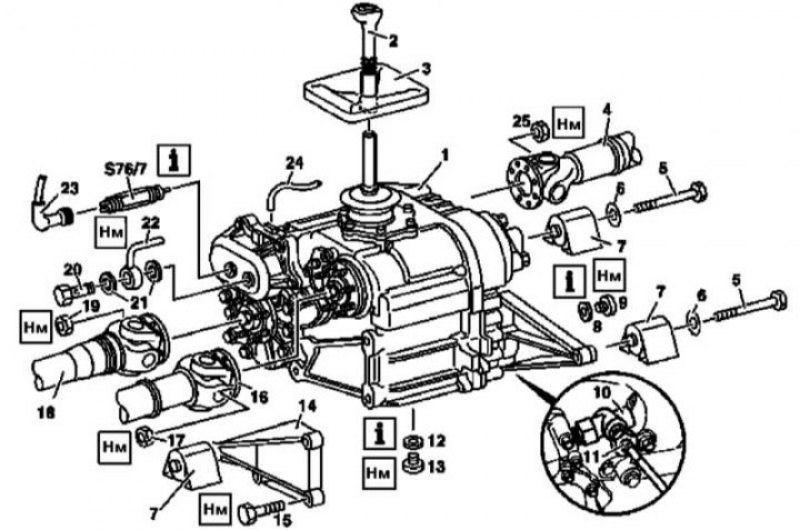

Детали установки раздаточной коробки (на примере серии 750.653): 1 - Раздаточная коробка; 2 - Рычаг переключения*; 3 - Пыльник*; 4, 16, 18 - Карданные валы; 5, 15 - Винты; 6 - Шайба; 7 - Резиновые подушки; 8, 12 - Уплотнительные кольца; 9 - Пробка заливного отверстия; 10 - Угловой привод*; 11 - Вал привода спидометра*; 13 - Сливная пробка; 14 - Опорный рычаг; 17, 19, 25 - Гайки; 20 - Полый болт штуцерного соединения; 21 - Уплотнительные шайбы; 22 - Линия пневматического тракта; 23 - Разъем; 24 - Линия прокачки; S76/7 - Датчик-выключатель индикатора блокировки межосевого дифференциала
1. Отсоедините электропроводку и снимите сервомотор раздаточной коробки (см. Раздел Снятие и установка сервомотора раздаточной коробки).
2. Отсоедините от раздаточной коробки (1) карданные валы (4, 16 и 18) (см. Раздел Отсоединение и подсоединение карданных валов на раздаточной коробке), гайки (17, 19 и 25) подлежат замене в обязательном порядке.
3. При помощи подходящего торцевого ключа снимите датчик-выключатель индикатора блокировки дифференциала (S76/7).
4. Выверните заливную (9) и сливную (13) пробки и выпустите в приготовленную емкость трансмиссионное масло.
5. Поддомкратьте раздаточную коробку (1) снизу, полностью разгрузив резиновые подушки (7) опор ее подвески.
6. Отсоедините спереди опорный рычаг (14), извлеките резиновые подушки (7) сзади, слегка опустите правую сторону раздаточной коробки, левую разверните вперед и произведите снятие. Проверьте состояние резиновых подушек (7), в случае необходимости произведите их замену.
7. Установка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием, не забудьте заменить уплотнительные кольца (8 и 12).
