Примечание. В случае необходимости каждая из секций системы выпуска отработавших газов может быть снята в индивидуальном порядке.
Внимание! Все самоконтрящиеся элементы резьбового крепежа подлежат замене в обязательном порядке!
Бензиновые модели
Модели 463.249/250 стандартной комплектации
Кроме моделей 463.250 (код К89) и 463.246 (AMG)

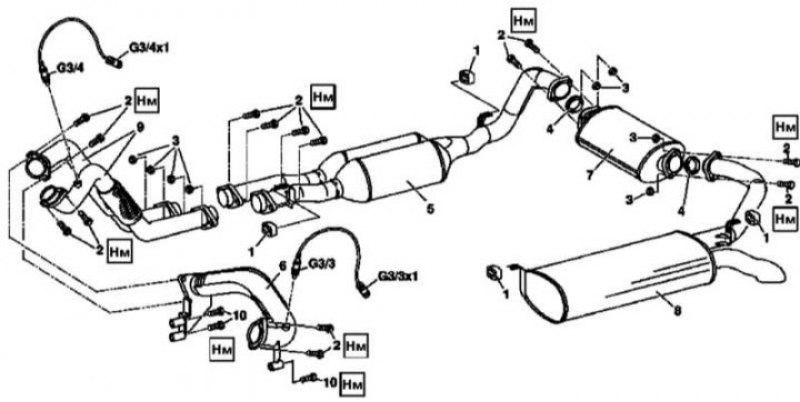

Детали установки компонентов системы выпуска отработавших газов на моделях 463.249/250 выпуска по 30.11.00: 1, 8 - Резиновые подвесы; 2 - Болты фланцевых соединений; 3 - Гайки фланцевых соединений; 4 - Уплотнительное кольцо; 5 - Каталитический преобразователь; 6 - Поперечная секция; 7 - Главный глушитель; 8 - Задний глушитель; 9 - Передние секции; 10 - Болты крепления поперечной секции; G3/3 - Левый докаталитический лямбда-зонд; G3/3x1 - Разъем электропроводки левого докаталитического лямбда-зонда; G3/4 - Правый докаталитический лямбда-зонд; G3/4x1 - Разъем электропроводки правого докаталитического лямбда-зонда

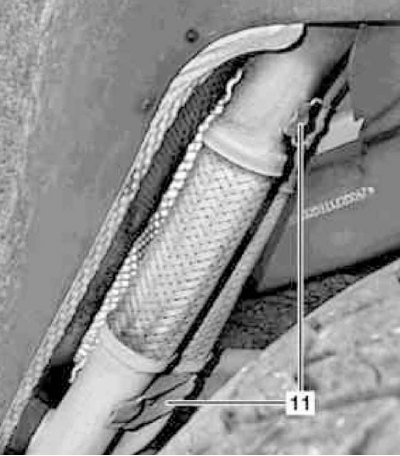

Схема крепления нижней секции системы выпуска отработавших газов (только модели 463.250): 11 - Опорные кронштейны
1. Снимите правый докаталитический лямбда-зонд (G3/4) с передней секции системы выпуска отработавших газов и отсоедините от него электропроводку (G3/4x1).
2. Выверните левый докаталитический лямбда-зонд (G3/3) из поперечной секции системы выпуска отработавших газов (6) и отсоедините от него электропроводку (G3/3x1).
3. Отпустите болтовые соединения (2/3) и отделите фланец левой передней секции (9) системы выпуска от правого выпускного коллектора, - в случае необходимости произведите замену гаек (3).
4. На моделях 463.250 снимите кронштейны (11) крепления нижней секции системы выпуска отработавших газов.
5. Отпустите болтовые соединения (2/3) и отделите фланец поперечной секции (6) системы выпуска от правой передней секции (9), - в случае необходимости произведите замену гаек (3).
6. Действуя в аналогичной манере, отделите поперечную секцию от левого выпускного коллектора, - в случае необходимости произведите замену гаек (3).
7. Выверните болты (10) и отделите поперечную секцию (6) от картера трансмиссии.
8. Расчлените фланцевые соединения крепления каталитических преобразователей (5) к передним секциям (9) системы выпуска и к главному глушителю (7).
9. Снимите секцию каталитических преобразователей (5) с резиновых подвесов (1), - если каталитические преобразователи подлежат снятию, отпустите оба кронштейна.
10. Отделите главный глушитель (7) от заднего глушителя (8).
11. Ослабьте посадку кронштейна и снимите задний глушитель (8) с резиновых подвесов (1).
12. Установка производится в обратном порядке, - поврежденные уплотнительные кольца и резиновые подвесы подлежат замене в обязательном порядке. То же касается гаек (3) фланцевых соединений. Проследите, чтобы секции системы выпуска были установлены без напряжений.
Примечание. Поврежденные компоненты системы выпуска отработавших газов подлежат замене в обязательном порядке.
Модели 463.250 с кодом К89 (G320)
Внимание! При утилизации трехфункциональных каталитических преобразователей (TWC) следует обязательно соблюдать требования федерального законодательства по охране окружающей среды!

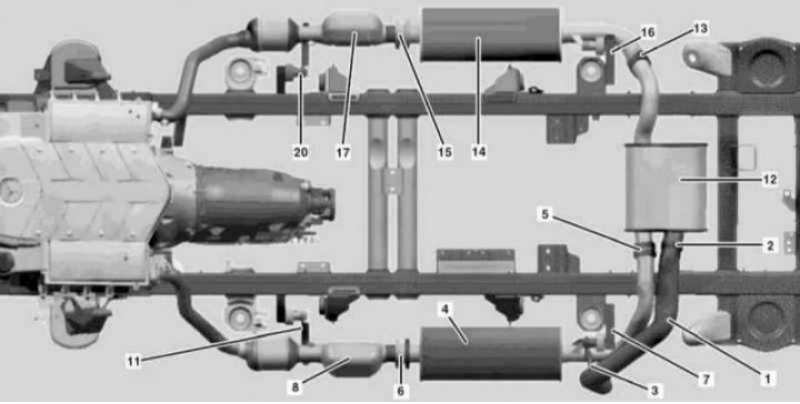

Детали установки компонентов системы выпуска отработавших газов на моделях 463.250 с кодом К89 (1 из 3): 1 - Выпускная труба; 2, 13 - Крепежные хомуты; 3, 7, 11, 16, 20 - Кронштейны; 4 - Левый передний глушитель; 5, 6, 15 - Фланцевые соединения; 8 - Левый каталитический преобразователь; 12 - Главный глушитель; 14 - Правый передний глушитель; 17 - Правый каталитический преобразователь

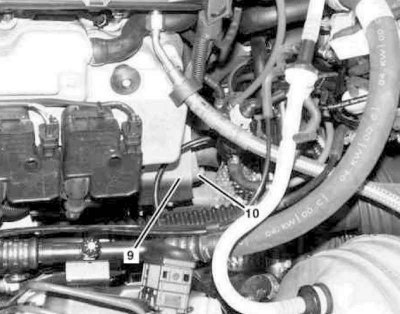

Детали установки компонентов системы выпуска отработавших газов на моделях 463.250 с кодом К89 (2 из 3): 9 - Верхняя секция термозащитного экрана; 10 - Фланцевое соединение

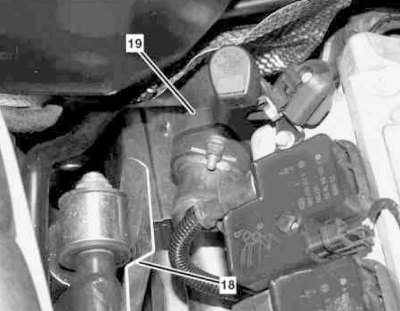

Детали установки компонентов системы выпуска отработавших газов на моделях 463.250 с кодом К89 (3 из 3): 18 - Верхняя секция термозащитного экрана; 19 - Фланцевое соединение
1. Отпустите крепежный хомут (2) и отделите выпускную трубу (1) от главного глушителя (12).
2. Отболтите выпускную трубу (1) от опорного кронштейна (3) и извлеките ее из-под автомобиля.
3. Отпустите фланцевые соединения (5 и 6) крепления левого переднего глушителя (4).
4. Снимите глушитель (4) с опорного кронштейна (7).
5. Отсоедините электропроводку от верхнего и нижнего лямбда-зондов на левом каталитическом преобразователе (8).
6. Снимите верхнюю секцию термозащитного экрана (9).
7. Отпустите фланцевое соединение (10) левой передней секции системы выпуска.
8. Отделите кронштейн (11) от рамы и левого каталитического преобразователя (8).
9. Отпустите фланцевое соединение (13) крепления главного глушителя (12) к правому переднему глушителю (14).
10. Снимите главный глушитель (12).
11. Отпустите фланцевое соединение (15) крепления правого переднего глушителя (14) к каталитическому преобразователю (17).
12. Отделите от рамы кронштейн (16) и снимите правый передний глушитель (14).
13. Отсоедините электропроводку от верхнего и нижнего лямбда-зондов на правом каталитическом преобразователе (17).
14. Снимите верхнюю секцию термозащитного экрана (18).
15. Отпустите фланцевое соединение (19) крепления правого каталитического преобразователя (17) к правой передней секции.
16. Отсоедините от рамы кронштейн (20) и снимите сборку правого каталитического преобразователя (17).
17. Установка производится в обратном порядке, - проследите, чтобы секции системы выпуска были установлены без напряжений.
Примечание. Поврежденные компоненты системы выпуска отработавших газов подлежат замене в обязательном порядке.
Модели 463.246 (G55 AMG)
Внимание! При утилизации трехфункциональных каталитических преобразователей (TWC) следует обязательно соблюдать требования федерального законодательства по охране окружающей среды!

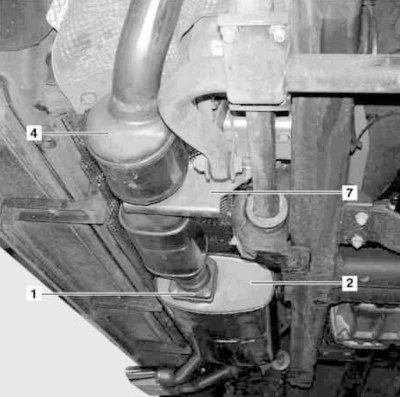

Детали установки компонентов системы выпуска отработавших газов на моделях 463.246 (1 из 3): 1 - Фланцевое соединение; 2 - Задний глушитель; 3 - TWC; 4 - Кронштейн

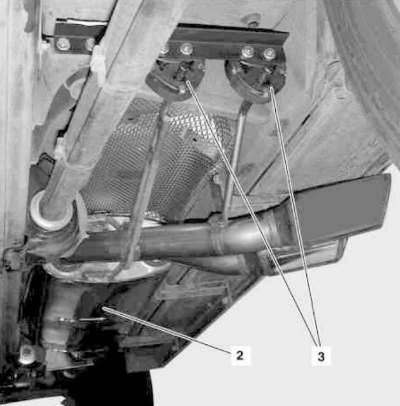

Детали установки компонентов системы выпуска отработавших газов на моделях 463.246 (2 из 3): 2 - Задний глушитель; 3 - Подвесы

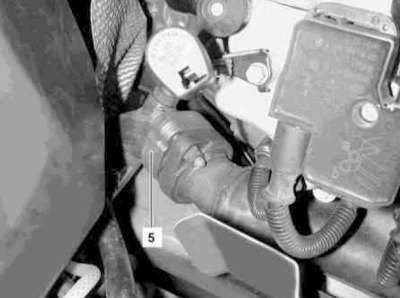

Детали установки компонентов системы выпуска отработавших газов на моделях 463.246 (3 из 3): 5 - Фланцевое соединение
1. Отпустите фланцевое соединение (5) левой нижней секции системы выпуска.
2. Отпустите фланцевое соединение (1) на сборке заднего глушителя (2).
3. Снимите с рамы кронштейн (7) и демонтируйте блок TWC (4).
4. Снимите задний глушитель (2) с подвесов (3) и извлеките его из-под автомобиля.
5. Отсоедините электропроводку от лямбда-зондов сверху и снизу сборки каталитического преобразователя (4), - крепежные обвязки следует разрезать.
6. Снимите верхнюю секцию левого термозащитного экрана.
7. Установка производится в обратном порядке, - не забудьте установить новые обвязки крепления электропроводки лямбда-зондов.
Примечание. Поврежденные компоненты системы выпуска отработавших газов подлежат замене в обязательном порядке.
Дизельные модели
Внимание! При утилизации трехфункциональных каталитических преобразователей (TWC) следует обязательно соблюдать требования федерального законодательства по охране окружающей среды!
Модели 463.323 (М612)
Основные компоненты системы выпуска отработавших газов

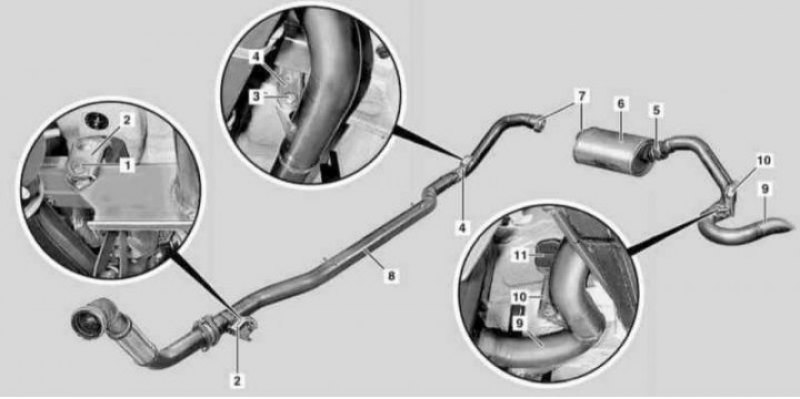

Детали установки компонентов системы выпуска отработавших газов на моделях 463.323 (М612): 1, 3 - Болты; 2 - Передний кронштейн; 4 - Задний кронштейн; 5, 7 - Фланцевые соединения; 8 - Средняя секция; 9 - Выпускная труба; 10 - Кронштейн; 11 - Резиновый подвес
1. Отпустите болты (1 и 3) крепления переднего (2) и заднего (4) кронштейнов.
2. Отпустите левое (5) и правое (7) фланцевые соединения на заднем глушителе (6), который следует предварительно подпереть. Приготовьте сменный уплотнительный конус.
3. Отболтите среднюю секцию системы выпуска (8) от переднего (2) и заднего (4) кронштейнов и извлеките ее из-под автомобиля, разумно будет заручиться помощью ассистента.
4. Отпустите фланцевое соединение (5) крепления к заднему глушителю (6) выпускной трубы (9), - приготовьте сменный уплотнительный конус.
5. Снимите задний глушитель (6) и выпускную трубу (9).
6. Установка производится в обратном порядке.
Примечание. Поврежденные компоненты системы выпуска отработавших газов подлежат замене в обязательном порядке.
Замена первичного каталитического преобразователя

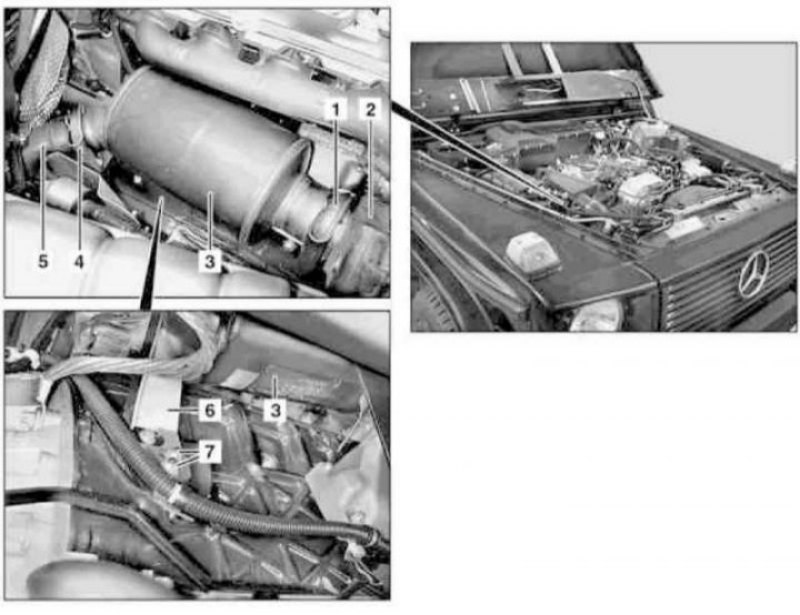

Детали установки первичного каталитического преобразователя на моделях 463.323 (М612): 1, 4 - Хомуты; 2 - Турбокомпрессор; 3 - Первичный каталитический преобразователь; 5 - Труба системы выпуска отработавших газов; 6 - Опорный кронштейн; 7 - Гайки
1. Снимите панели отделки крышки головки цилиндров.
2. Снимите воздухоочиститель (см. Раздел Обслуживание компонентов впускного воздушного тракта).
3. Снимите хомут (1) крепления турбокомпрессора (2) к первичному каталитическому преобразователю (3), - приготовьте сменный уплотнительный конус.
4. Снимите хомут (4) крепления первичного каталитического преобразователя (3) к трубе системы выпуска (5), - приготовьте сменный уплотнительный конус.
(Весь материал скопирован с сайта: AutoInstruction.ru)
5. Отпустите гайки (7) и снимите кронштейн (6) крепления каталитического преобразователя (3) к картеру двигателя.
6. Снимите каталитический преобразователь (3).
7. Установка производится в обратном порядке.
Модели 463.333 (М628)

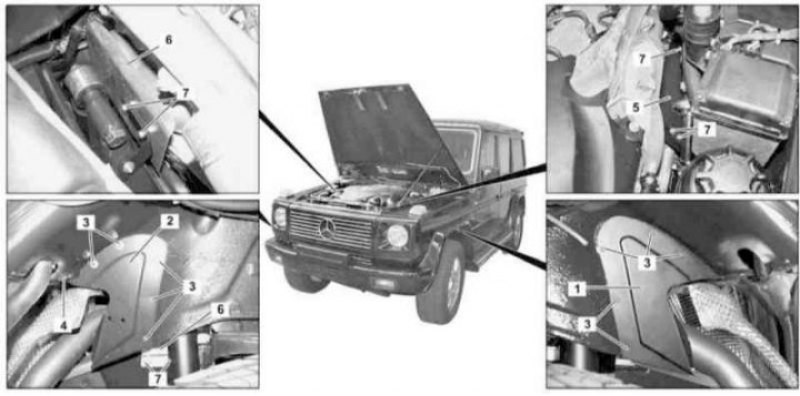

Детали установки системы выпуска отработавших газов на моделях 463.333 (М628) (1 из 2): 1, 2 - Крышки; 3, 4, 7 - Болты; 5 - Левый термозащитный экран; 6 - Правый термозащитный экран

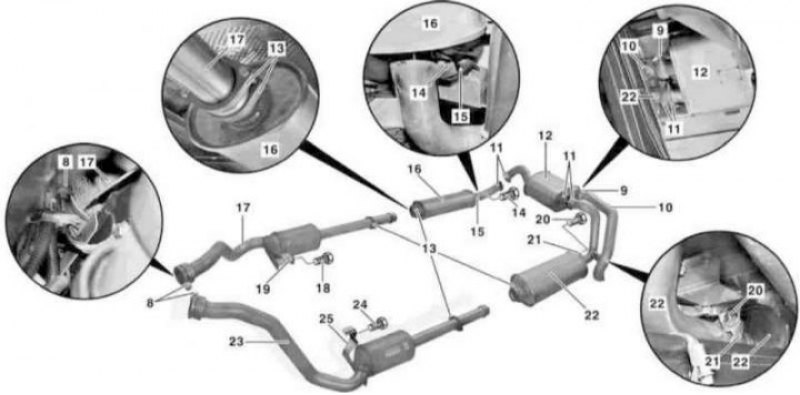

Детали установки системы выпуска отработавших газов на моделях 463.333 (М628) (2 из 2): 8, 9, 11, 13 - Крепежные хомуты; 10 - Выпускная труба; 12 - Главный глушитель; 14, 18, 20, 24 - Болты; 15, 19, 21, 25 - Кронштейны; 16 - Правый передний глушитель; 17 - Правый окислительный каталитический преобразователь; 22 - Левый передний глушитель; 23 - Левый окислительный каталитический преобразователь
1. Поддомкратьте автомобиль и установите его на подпорки.
2. Снимите локеры защиты колесных арок (см. Главу Кузов).
3. Выверните крепежные болты (3 и 4) и снимите крышки (1 и 2).
4. Выверните болты (7) и снимите левый (5) и правый (6) термозащитные экраны.
5. Отболтите крепежные хомуты (8) на турбокомпрессорах.
6. Подоприте главный глушитель (12) и отпустите хомуты (11).
7. Снимите главный глушитель (12).
8. Отпустите хомуты (13).
9. Подоприте сборку переднего глушителя и каталитический преобразователь и выверните болты (14) на кронштейне (15).
10. Оттяните передний глушитель (16) от правого каталитического преобразователя (17) и снимите его с автомобиля.
11. Выверните болт (18) на кронштейне (19) и снимите правый каталитический преобразователь (17).
12. Выверните болт (20) на кронштейне (21) и снимите левый передний глушитель (22), оттянув его от левого каталитического преобразователя (23).
13. Выверните болт (24) на кронштейне (25) и снимите левый каталитический преобразователь (23).
14. Снимите выпускную трубу (10).
15. Установка производится в обратном порядке.
Примечание. Поврежденные компоненты системы выпуска отработавших газов подлежат замене в обязательном порядке.
