Бензиновые модели
Сборка крыльчатки с вязкостной муфтой сцепления

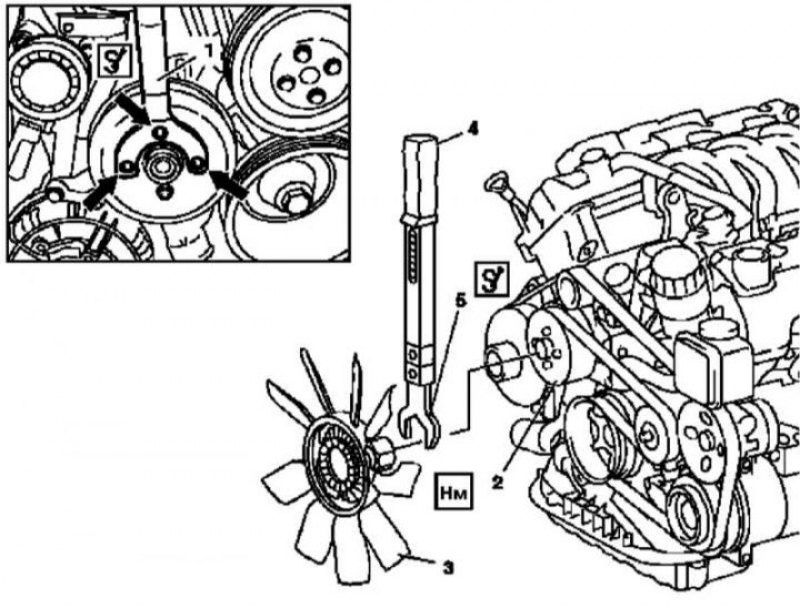

Детали установки крыльчатки вентилятора с вязкостной муфтой сцепления на бензиновых моделях: 1 - Держатель; 2 - Шкив приводного ремня; 3 - Сборка крыльчатки с вязкостной муфтой; 4 - Динамометрический ключ; 5 - Рожковая насадка
Кожух вентилятора

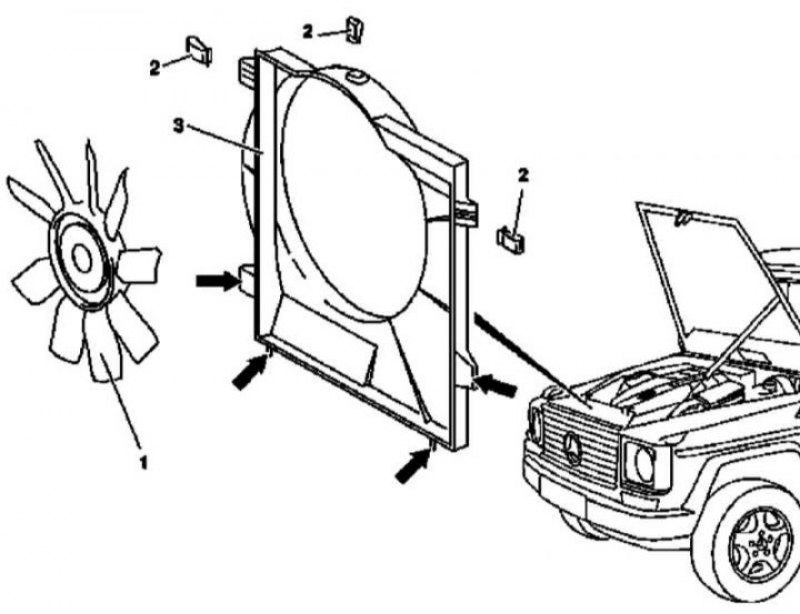

Детали установки кожуха вентиляторной сборки на бензиновых моделях и дизельных моделях с двигателем М612: 1 - Сборка крыльчатки с вязкостной муфтой; 2 - Фиксаторы; 3 - Кожух вентиляторной сборки
Дизельные модели
М612
Сборка крыльчатки с вязкостной муфтой сцепления

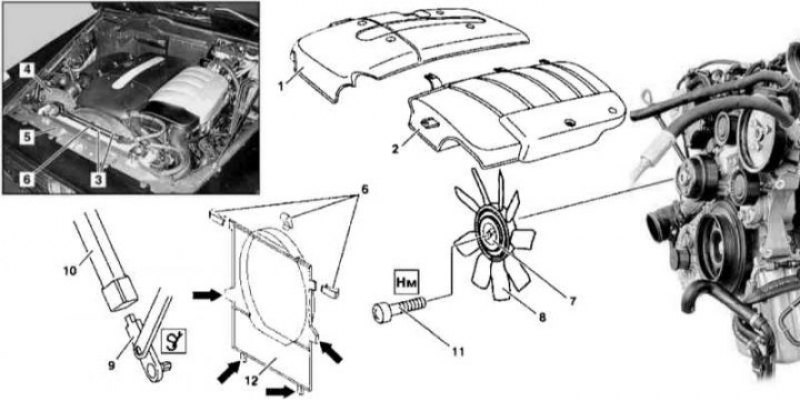

Детали установки крыльчатки вентилятора с вязкостной муфтой сцепления на дизельных моделях с двигателем М612: 1, 2 - Панели отделки крышки головки цилиндров; 3 - Переливные линии охладительного тракта; 4 - Воздухозаборник; 5 - Верхняя поперечная балка передка; 6 - Пружинные фиксаторы; 7 - Вязкостная муфта сцепления вентилятора; 8 - Крыльчатка; 9 - Отвертка; 10 - Динамометрический ключ; 11 - Центральный винт; 12 - Кожух вентиляторной сборки
1. Снимите панели (1 и 2) отделки крышки головки цилиндров.
2. Поддомкратьте автомобиль и установите его на подпорки.
3. Снимите защиту картера.
4. Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
5. Снимите переливные линии (3).
6. Снимите рукав забора воздуха (4) воздухоочистителя, установленного на брызговике крыла.
7. Снимите декоративную решетку радиатора (см. Главу Кузов).
8. Снимите верхнюю поперечную балку передка (5) и отведите ее в сторону в сборе с замком капота.
9. Отпустите пружинные фиксаторы (6) крепления кожуха вентиляторной сборки.
10. Посадите держатель на болты приводного шкива вентилятора, - проследите за правильностью посадки держателя (см. иллюстрацию Детали установки крыльчатки вентилятора с вязкостной муфтой сцепления на бензиновых моделях).
11. При помощи отвертки (9) и динамометрического ключа (10) ослабьте имеющий правостороннюю нарезку центральный болт (11), затем извлеките вентиляторную сборку (в комплекте с кожухом) из двигательного отсека.
12. Отболтите крыльчатку (8) от муфты (7).
13. Установка производится в обратном порядке. Крыльчатка (8) должна устанавливаться маркировкой «FRONT» вперед по направлению движения, - на посадочном кольце имеется направляющий выступ. Проследите также, чтобы крепежные язычки (стрелки) кожуха попали в опорные узлы сборку и снизу на радиаторе.
14. В заключение проверьте систему охлаждения на наличие признаков развития утечек.
Кожух вентилятора
Детали установки кожуха вентилятора на дизельных моделях с двигателем серии 612 показаны на иллюстрации Детали установки кожуха вентиляторной сборки на бензиновых моделях и дизельных моделях с двигателем М612.
М628

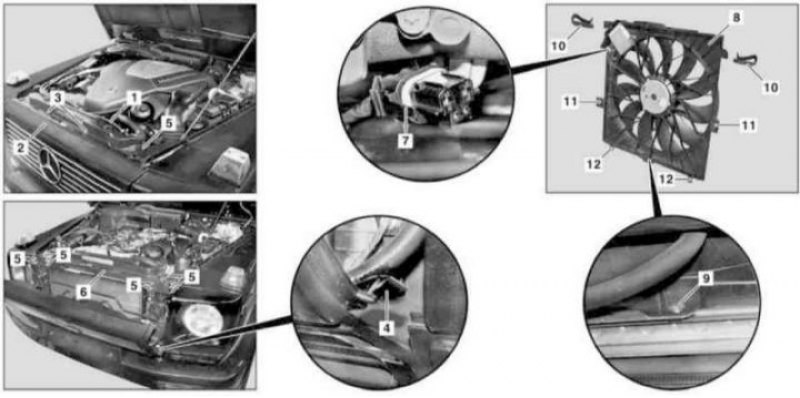

Детали установки вентиляторной сборки на дизельных моделях с двигателем М628: 1 - Вентиляционная линия; 2 - Декоративная решетка; 3 - Крепежные болты; 4, 11, 12 - Крепежные элементы; 5 - Болты; 6 - Верхняя поперечная балка передка; 7 - Разъем электропроводки; 8 - Кожух вентиляторной сборки; 9 - Болт; 10 - Фиксаторы
1. Снимите воздухоочиститель (см. Главу Системы питания и выпуска отработавших газов).
2. Отделите от радиатора и отведите в сторону вентиляционную линию (1), приготовьте сменный бандаж.
3. Снимите декоративную решетку (2) (см. Главу Кузов).
4. Выверните болты (5) и снимите верхнюю поперечную балку передка (6), - не забудьте высвободить из фиксаторов трос привода отпускания защелки капота.
5. Рассоедините разъем электропроводки (7) на кожухе (8) вентиляторной сборки.
6. Поддомкратьте автомобиль и установите его на подпорки.
7. Снимите защиту картера.
8. Выверните крепежный болт (9), отпустите фиксаторы (1) и высвободите кожух (8) вентиляторной сборки из направляющих на радиаторе и опорных кронштейнах последнего.
9. Установка производится в обратном порядке.
10. В заключение проверьте систему охлаждения на наличие признаков развития утечек.
