Бензиновые модели

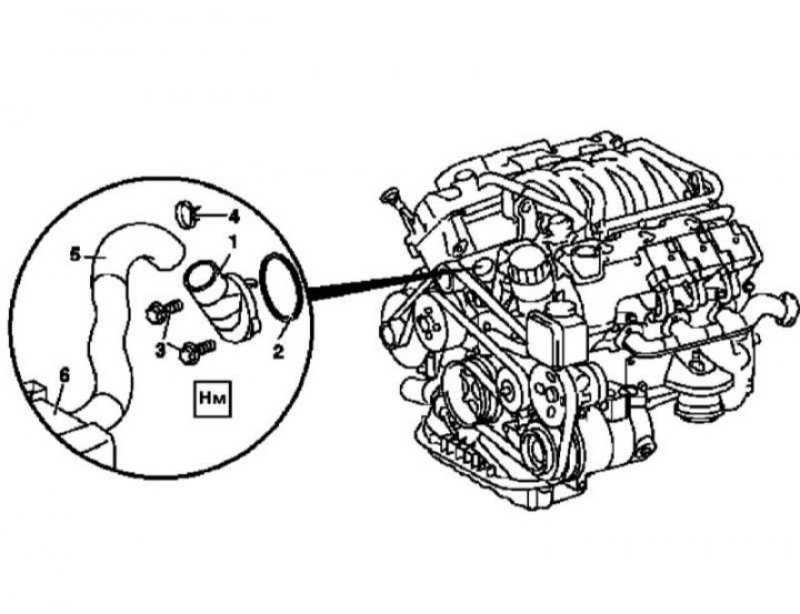

Детали установки сборки термостата на бензиновых двигателях: 1 - Кожух термостата; 2 - Уплотнительное кольцо; 3 - Крепежные болты; 4 - Хомут; 5 - Шланг охладительного тракта; 6 - Радиатор
1. Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
2. Снимите панель отделки силового агрегата/сборку воздухоочистителя.
3. Отсоедините шланг охладительного тракта (5).
4. Выверните крепежные болты (3) и снимите кожух термостата (1) в сборе с рабочим элементом.
Внимание! Во избежание необратимых повреждений рабочий элемент не следует извлекать из крышки, - в случае необходимости замена элемента производится в сборе с последней!
5. Установка производится в обратном порядке. Не забудьте заменить уплотнительное кольцо (2), проследите, чтобы крепеж был затянут с требуемым усилием.
6. В заключение проверьте систему охлаждения на наличие признаков развития утечек.
Дизельные модели
М612
Детали установки термостата и датчика температуры охлаждающей жидкости на дизельном двигателе серии 612: 1 - Шланг охладительного тракта; 2 - Вентиляционный шланг; 3 - Кожух термостата; 4 - Соединительный штуцер; В11/4 - Датчик температуры охлаждающей жидкости
1. Снимите защиту картера.
2. Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
3. Снимите панели отделки крышки головки цилиндров.
4. Отсоедините электропроводку от датчика температуры охлаждающей жидкости (В11/4).
5. Отсоедините от кожуха термостата (3) линии охладительного (1) и вентиляционного (2) трактов, - проверьте состояние крепежных хомутов, в случае необходимости подготовьте замену.
6. Снимите кожух термостата (3), - обратите внимание на установочное положение соединительного штуцера (4), приготовьте новую уплотнительную прокладку.
7. Установка производится в обратном порядке.
8. В заключение проверьте систему охлаждения на наличие признаков развития утечек.
М628

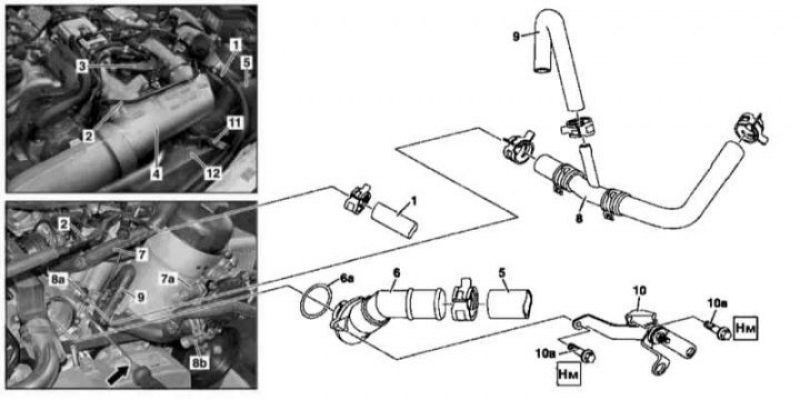

Детали установки термостата на дизельном двигателе серии 628: 1 - Шланг охладительного тракта (вентиляция); 2 - Вентиляционная линия; 3 - Топливный фильтр; 4 - Верхний воздуховод; 5 - Шланг охладительного тракта; 6 - Кожух термостата; 6а - Уплотнительное кольцо; 7 - Шланг охладительного тракта; 7а - Соединительный штуцер на кожухе масляного фильтра; 8 - Линия охладительного тракта; 8а - Соединительный штуцер на картере двигателя; 8b - Соединительный штуцер на кожухе масляного фильтра; 9 - Шланг охладительного тракта; 10 - Опорный кронштейн охладителя воздуха наддува; 10а - Болты; 11 - Шланг охладительного тракта; 12 - Охладитель воздуха наддува
1. Поддомкратьте автомобиль и установите его на подпорки.
2. Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
3. Снимите воздухоочиститель.
4. Снимите кожух вентилятора системы охлаждения (см. Раздел Снятие и установка сборки вентилятора системы охлаждения).
5. Установите экран защиты радиатора/конденсатора системы кондиционирования воздуха (оснащенная подходящим опорным кронштейном металлическая или пластмассовая пластина размером 400x680x1 мм).
6. Снимите топливный фильтр (3) (см. Главу Текущий уход и обслуживание), - при установке фильтр разумно будет заменить.
7. Отсоедините от вентиляционной линии (2) шланг охладительного тракта (1), - проверьте состояние крепежного хомута, в случае необходимости подготовьте замену.
8. Отсоедините шланг охладительного тракта (11) от охладителя воздуха наддува (12), - проверьте состояние крепежного хомута, в случае необходимости подготовьте замену.
9. Снимите исполнительное устройство привода дроссельной заслонки в сборе с верхним воздуховодом (4).
10. Отсоедините от кожуха термостата (6) шланг охладительного тракта (5), - проверьте состояние крепежного хомута, в случае необходимости подготовьте замену.
11. Отсоедините шланг охладительного тракта (7) от штуцера (7а) управляющего клапана системы вентиляции картера, - проверьте состояние крепежного хомута, в случае необходимости подготовьте замену.
12. Отсоединив от штуцеров (8а и 8b) и шланга (9), снимите линию охладительного тракта (8).
13. Снимите опорный кронштейн (10) охладителя воздуха наддува, - с целью обеспечения доступа к крепежному болту (10а) подденьте отверткой (стрелка) и отожмите в сторону шланг (9).
14. Снимите кожух термостата (6) в сборе с рабочим элементом.
15. Установка производится в обратном порядке.
16. В заключение проверьте систему охлаждения на наличие признаков развития утечек.
