Монтажный блок реле К40 (бензиновые модели) [
Mercedes G-Class W463
]
Главная
Мерседес
G-Класс
1999-2018
Электрооборудование
Электрические схемы
0

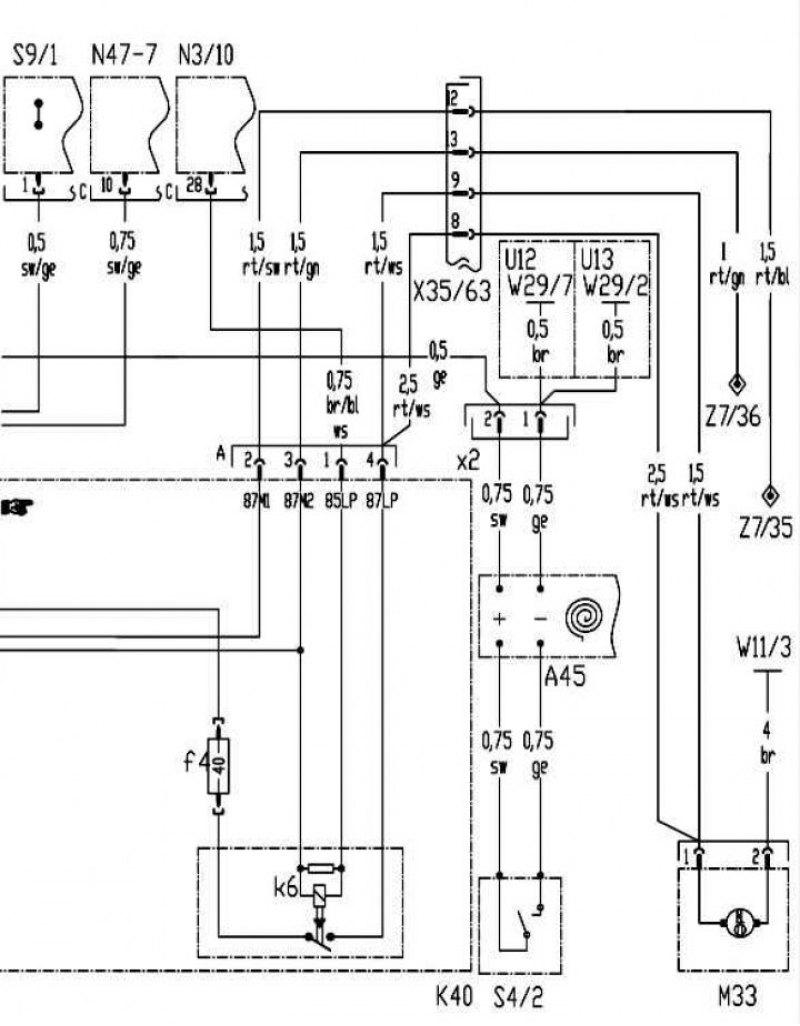

Монтажный блок реле К40 (бензиновые модели)
Открыть большую картинку в новой вкладке »
Список обозначений на электрических схемах смотрите на
этой странице →
