Mercedes G-Class W463
]
Главная
Мерседес
G-Класс
1999-2018
Электрооборудование
Электрические схемы
0

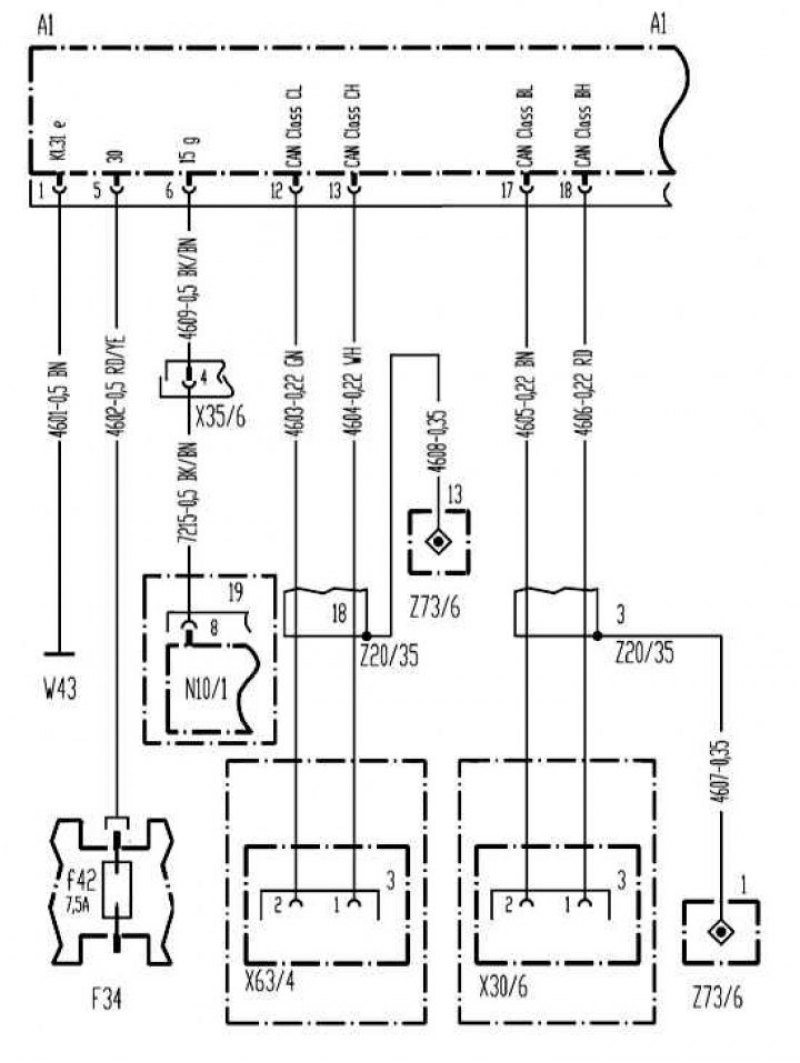

Комбинация приборов без системы ASSYST (все модели выпуска с 01.09.01)
Список обозначений на электрических схемах смотрите на
этой странице →
◀ Предыдущая
Мерседес G-Класс W463: Электрические схемы
Следующая ▶
Диагностический разъем DLC (все модели выпуска с 01.09.01)
