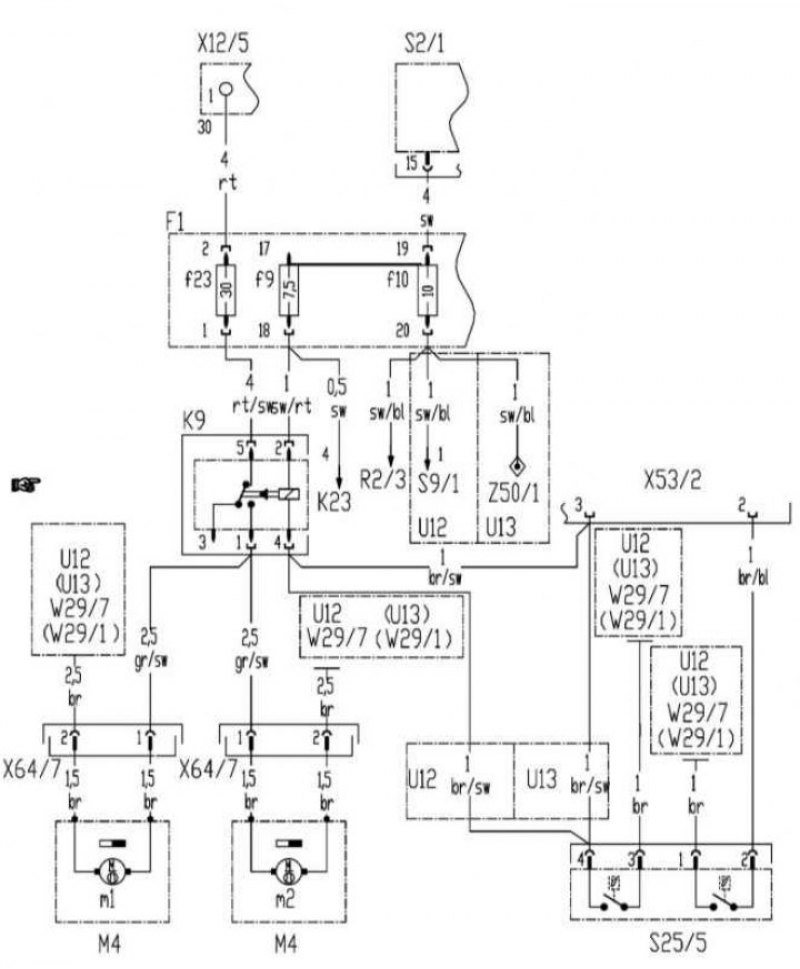

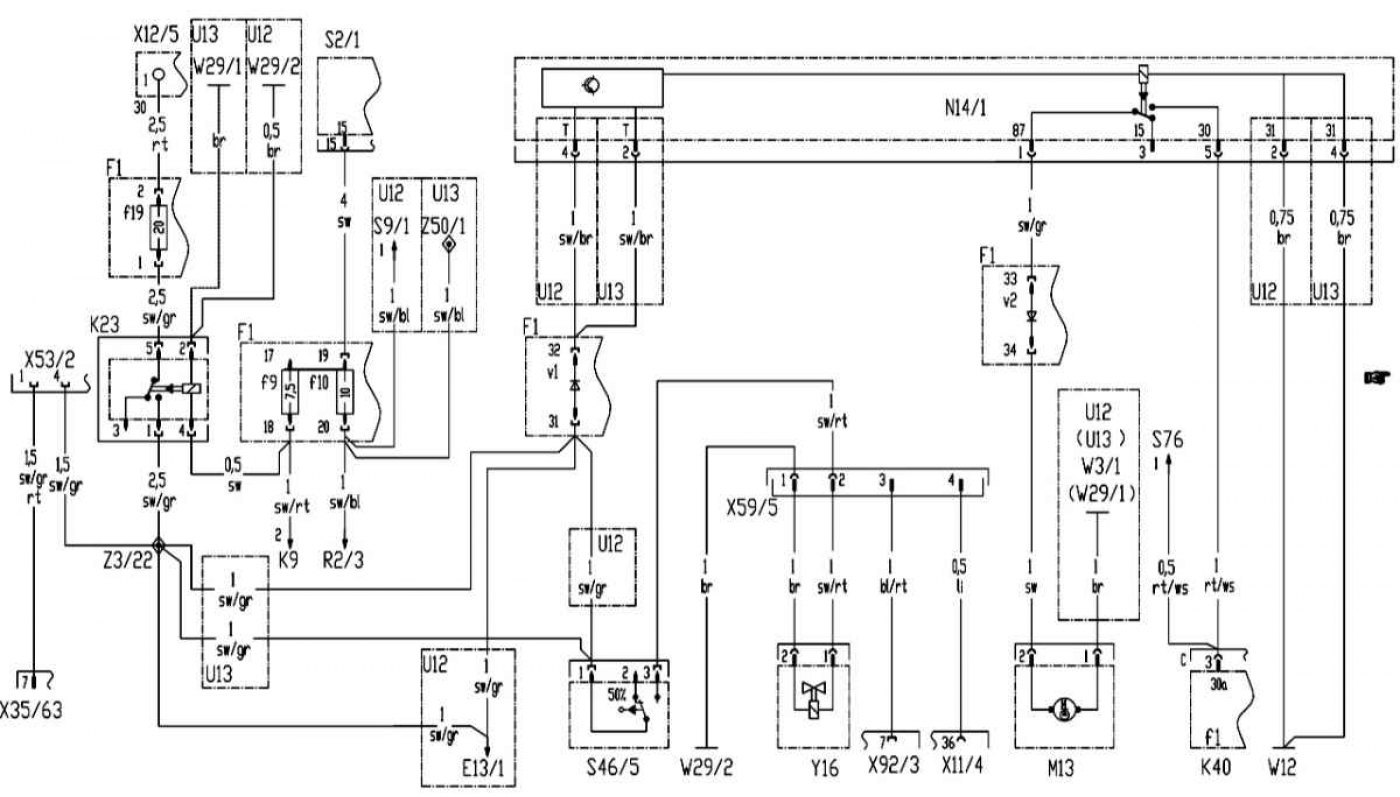

Система охлаждения двигателя (все бензиновые модели выпуска 01.06.99)



Система охлаждения двигателя (все бензиновые…
Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »


Список обозначений на электрических схемах смотрите на этой странице →
Статья проверена экспертом: Афанасий Михайловский
