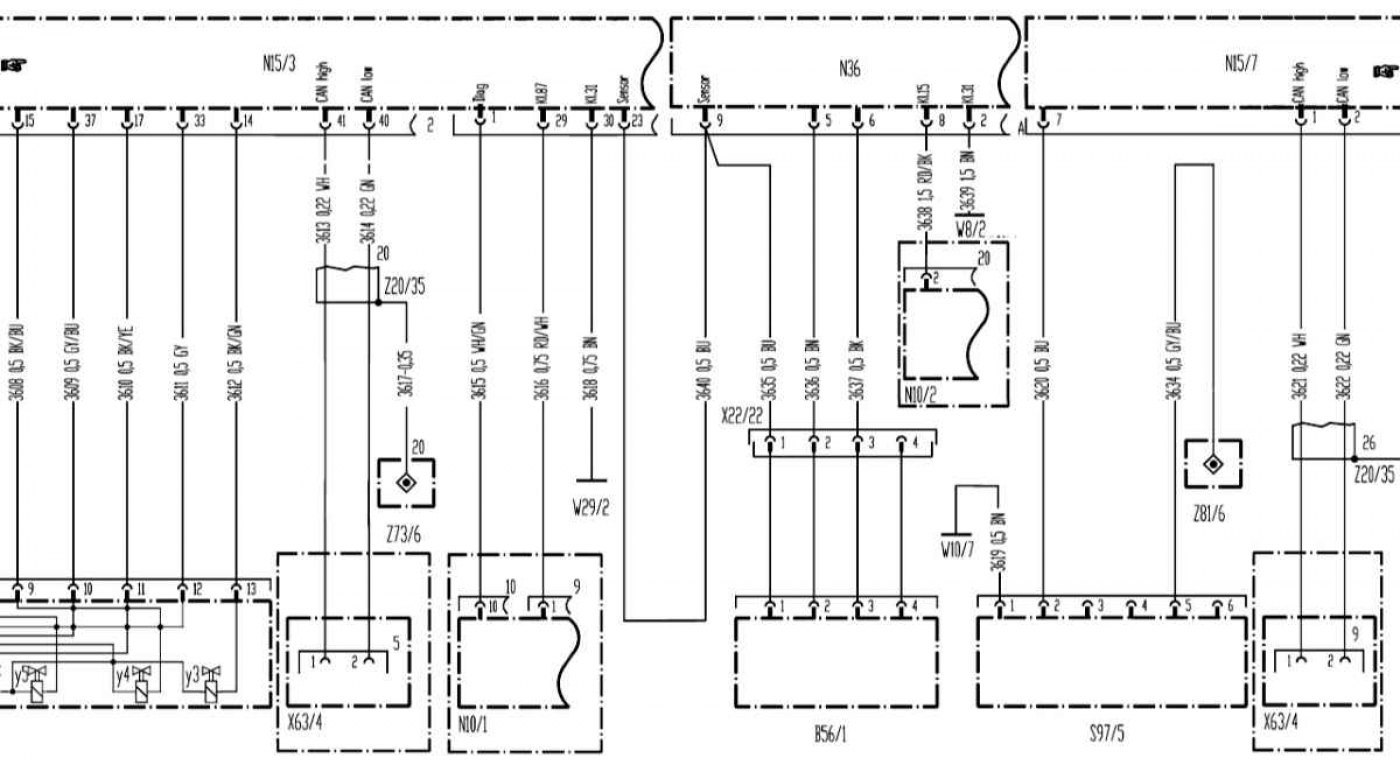

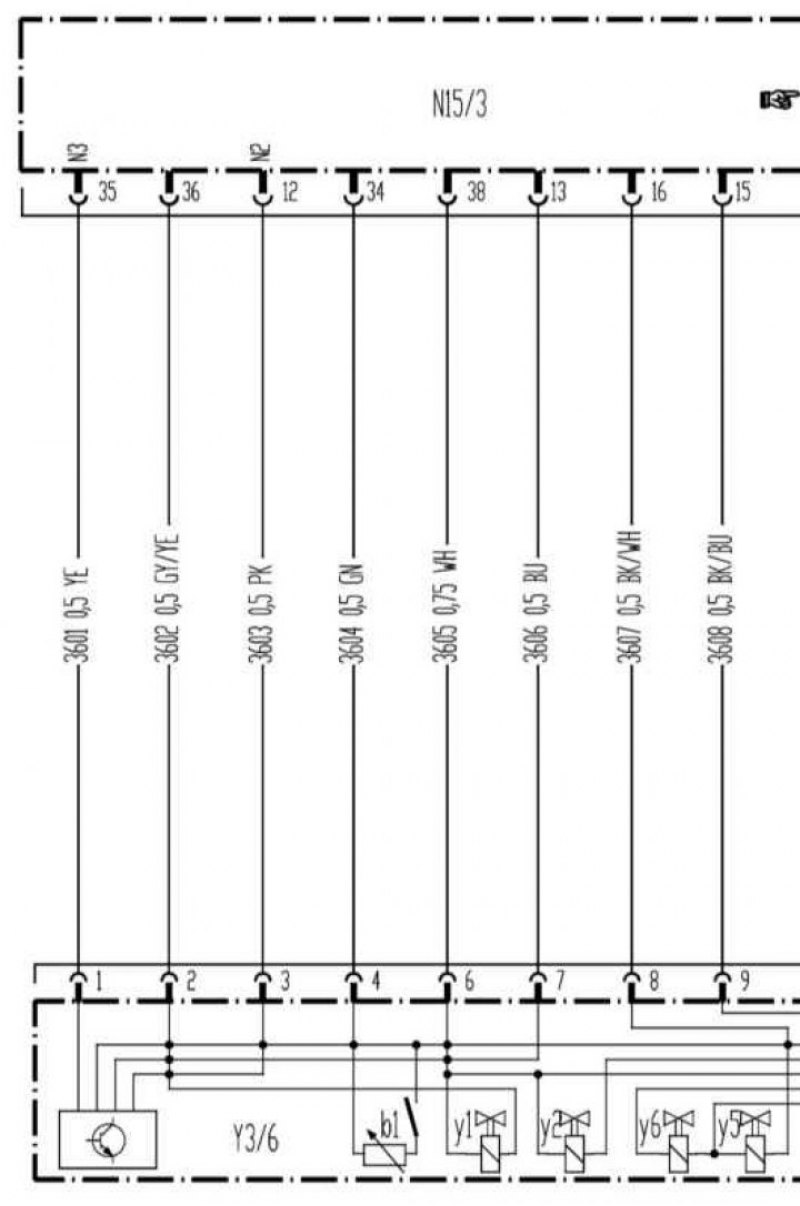

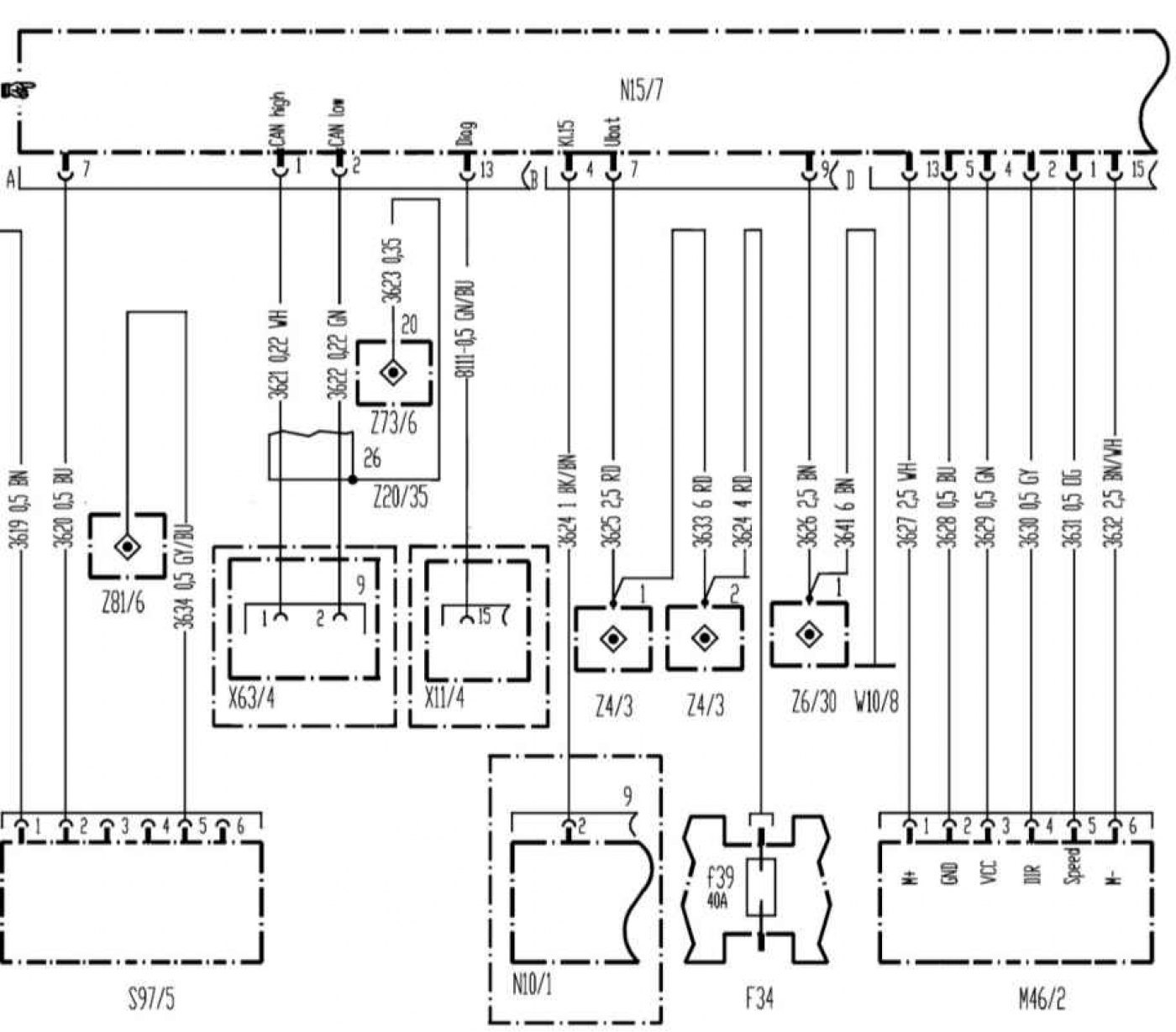

Раздаточная коробка (все модели)



Раздаточная коробка (все модели)


Раздаточная коробка (все модели)
Открыть большую картинку в новой вкладке »


Раздаточная коробка (все модели)
Открыть большую картинку в новой вкладке »


Список обозначений на электрических схемах смотрите на этой странице →
