Чистка
1. Снимите крышку, которой закрыто отверстие для пальца фаркопа с шаровой головкой.
2. Извлеките палец фаркопа с шаровой головкой.
3. Осмотрите палец фаркопа с шаровой головкой 1 и отверстие 2 крепления пальца. Если отверстие загрязнено, почистите его с помощью парогенератора и просушите сжатым воздухом. Сам палец фаркопа почистите щеткой под струёй воды и вытрите насухо ветошью (см. иллюстрацию).
Внимание! Палец фаркопа нельзя чистить под струёй воды от парогенератора или с применением растворителей, например, промывочного бензина.
4. Измерьте диаметр шаровой головки 3 фаркопа. Если диаметр головки менее 49 мм, то фаркоп подлежит замене (см. иллюстрацию).
Проверка
5. Осмотрите фаркоп и убедитесь, что на нем нет механических повреждений.
6. Потяните за маховичок и поставьте его в положение «rot» (красный), чтобы маховичок зафиксировался.
7. Заведите палец фаркопа в приемное отверстие, чтобы палец автоматически зафиксировался в нем.
Внимание! При этом отметка зеленого цвета на маховичке должна совпасть с белой отметкой на пальце.
Текст предоставлен порталом: Autoinstruction.ru
8. Застопорите маховичок. В этом положении он не должен смещаться во вне и не выходить.
Смазка
9. Смажьте замок жидким трансмиссионным маслом.

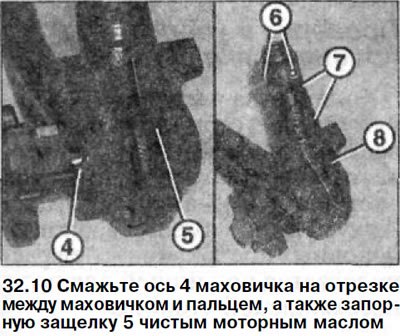

10. Смажьте ось 4 маховичка на отрезке между маховичком и пальцем, а также запорную защелку 5 чистым моторным маслом (см. иллюстрацию).
11. Нанесите тонкий слой смазки на следующие детали:
- 6 - на направляющую сферического пальца и шарики;
- 7 - на фиксируемую поверхность пальца;
- 8 - на направляющую поверхность пальца (см. иллюстрацию 32.10).

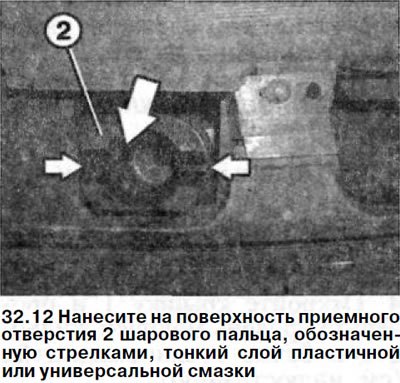

12. Нанесите на поверхность приемного отверстия 2 шарового пальца, обозначенную стрелками, тонкий слой пластичной или универсальной смазки (см. иллюстрацию).
