Снятие
1. Извлеките ключ из замка зажигания.
2. Отсоедините от отрицательного полюса аккумулятора клемму провода «массы» (-), выключив предварительно зажигание.
Внимание! При отсоединении аккумулятора из радиоприемника удаляется защитный код, а также все автоматические настройки на радиостанции. Если код неизвестен или не записан, то ввести радиоприемник в эксплуатацию будет можно лишь прибегнув к помощи мастерской или изготовителя радиоприемника. Поэтому предварительно убедитесь, что код известен.
3. Откройте капот.
4. Снимите щеткодержатели, см. соответствующую главу.

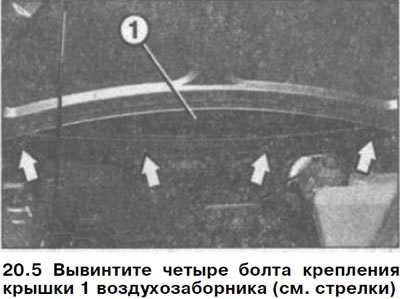

5. Вывинтите четыре болта крепления крышки 1 воздухозаборника (см. стрелки на иллюстрации).
6. Подайте крышку воздухозаборника вверх и снимите её, наклонив вниз капот.
7. Снимите бачок омывателя, расфиксировав его.
8. Отсоедините от насоса омывателя шланг подачи моющей жидкости к жиклерам.

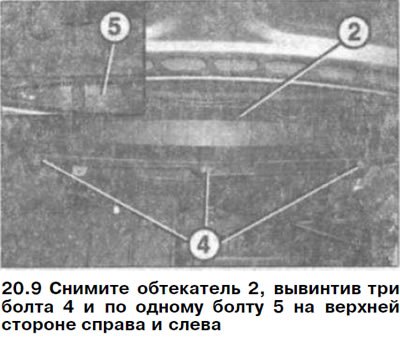

9. Снимите обтекатель 2, вывинтив три болта 4 и по одному болту 5 на верхней стороне справа и слева (см. иллюстрацию).
(Смотрите источник на портале: Autoinstruction.ru)
10. Подайте обтекатель вверх и снимите его.

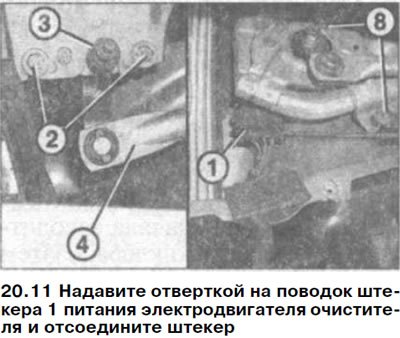

11. Надавите отверткой на поводок штекера 1 питания электродвигателя очистителя и отсоедините штекер (см. иллюстрацию).
12. Вывинтите два болта 2 и снимите правый рычаг 3 с кривошипа (см. иллюстрацию 20.11).

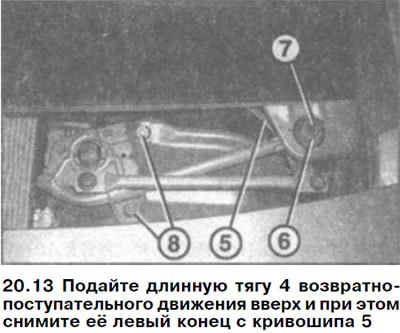

13. Подайте длинную тягу 4 возвратно-поступательного движения вверх и при этом снимите её левый конец с кривошипа 5 (см. иллюстрацию).
14. Снимите правый конец длинной тяги вместе с валом.
15. Отвинтите гайку 6, снимите подкладочную шайбу и резиновую прокладку (см. иллюстрацию 20.13).
16. Высвободите левый кривошип 7 из крепления (см. иллюстрацию 20.13).
17. Вывинтите два болта 8 и снимите очиститель (см. иллюстрацию 20.13).
Установка
18. Установите механизм стеклоочистителя на место и закрепите двумя гайками.
19. Закрепите левый кривошип 7 (см. иллюстрацию 20.13).
20. Установите резиновую прокладку, прокладочную шайбу и навинтите гайку 6 (см. иллюстрацию 20.13). Момент затяжки гайки 6 составляет 15 Нм.
21. Закрепите длинную тягу на рычаге кривошипа 5 (см. иллюстрацию 20.13).
22. Установите на место правый кривошип и закрепите его двумя болтами.
23. Подсоедините штекер питания электродвигателя очистителя стекла.
24. Установите на место коробку обтекателя так, чтобы уплотнительная резинка прилегала к ветровому стеклу, а с боков была заправлена под боковое уплотнение (см. стрелку на иллюстрации).
25. Закрепите коробку обтекателя пятью шурупами.
26. Подсоедините к насосу омывателя шланг подачи моющей жидкости к жиклерам и установите на место бачок с моющей жидкостью.
27. Подсоедините штекер обогревателя жиклеров.
28. Установите на верхние направляющие крышку воздухозаборника и закрепите её четырьмя болтами.
29. Установите щеткодержатели.
30. Подсоедините к аккумулятору клемму провода «массы» (-). Зажигание при этом должно быть выключено.
31. Введите защитный код в радиоприемник и настройте часы.
