Предупреждение! Выполнение работ по обслуживанию и ремонту очистителя стекла сопряжено с опасностью травмы. Во избежание срабатывания механизма стеклоочистителя во время выполнения работ следует извлекать ключ из замка зажигания.
Резиновая ленты щетки стеклоочистителя - замена
Резиновая лента подлежит замене при плохом качестве очистки стекла. В продаже имеются как щетки стеклоочистителя в сборе, так и резиновые ленты для щеток в отдельности. Если заменяется только резиновая лента, то при замене не погните её держатель.
Внимание! Если щетка стеклоочистителя вибрирует при перемещении по стеклу, то это не всегда означает, что нужно заменить щетку или резиновую ленту. Следует проверить или выставить вновь угол наклона рычагов стеклоочистителя.
Снятие
1. Отведите рычаги стеклоочистителя вместе со щетками от стекла.
2. Поставьте щетку под прямым углом относительно рычага.

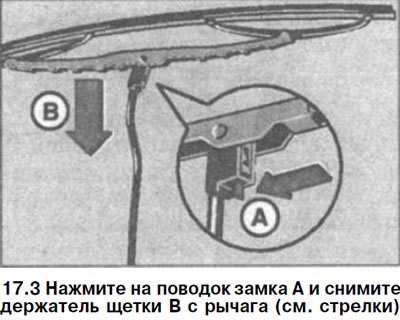

3. Нажмите на поводок замка А и снимите держатель щетки В с рычага, потянув вниз (см. стрелки на иллюстрации).

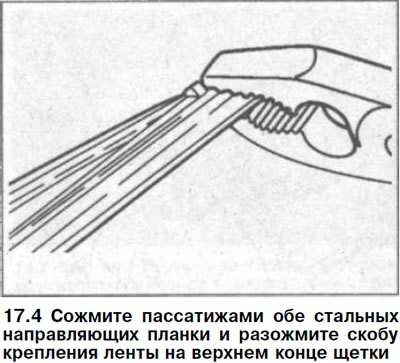

4. Сожмите пассатижами обе стальных направляющих планки и разожмите скобу крепления ленты на верхнем конце щетки. Затем разожмите скобы по всей длине щетки и выньте резиновую ленту вместе со стальными направляющими (см. иллюстрацию).
Установка
5. Закрепите новую резиновую ленту на скобах, не устанавливая направляющий планки.
6. Поставьте обе направляющих планки на конец резиновой ленты так, чтобы выступы на направляющих были обращены к ленте и заходили в канавки.
7. Сожмите пассатижами обе направляющих на резиновой ленте и закрепите их на верхнем конце щетки, вставив в стопорные отверстия скобы крепления (см. иллюстрацию).
8. Наденьте щетку на рычаг и закрепите её на удерживающем крюке. Если на очистителе установлен обтекатель, то они должен быть обращен вниз.
9. Верните рычаг стеклоочистителя в исходное положение. Обратите внимание на то, чтобы резиновая лента прилегала к стеклу по всей ее длине. При необходимости осторожно подогните рычаг.
Жиклеры стеклоомывателя - регулировка

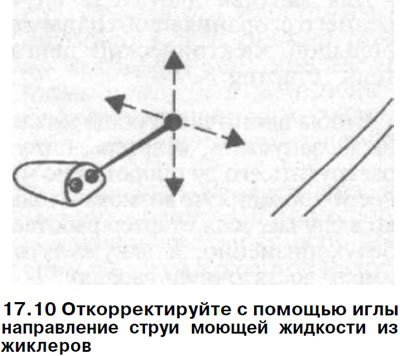

10. Откорректируйте с помощью иглы (см. иллюстрацию) направление струи моющей жидкости из жиклеров. Для этого вставьте в сопло жиклера иглу и отметьте на стекле точку, куда указывает противоположный конец иглы.
11. Отрегулируйте положение жиклеров таким образом, чтобы струи омывающей жидкости попадали в отмеченные на ветровом стекле точки.
Жиклеры можно прочистить сжатым воздухом. Для этого жиклеры надлежит снять и продуть их сжатым воздухом через штуцер крепления шланга стеклоомывателя.
(Оригинал опубликован на онлайн-портале: Autoinstruction.ru)
Внимание! Не выполняйте продувку жиклеров со стороны сопел.
Если жиклер не поддаётся регулировке или жидкость подаётся неравномерно, то жиклер следует заменить.
