Разводка массы
Как читать электрические схемы вы можете узнать здесь →

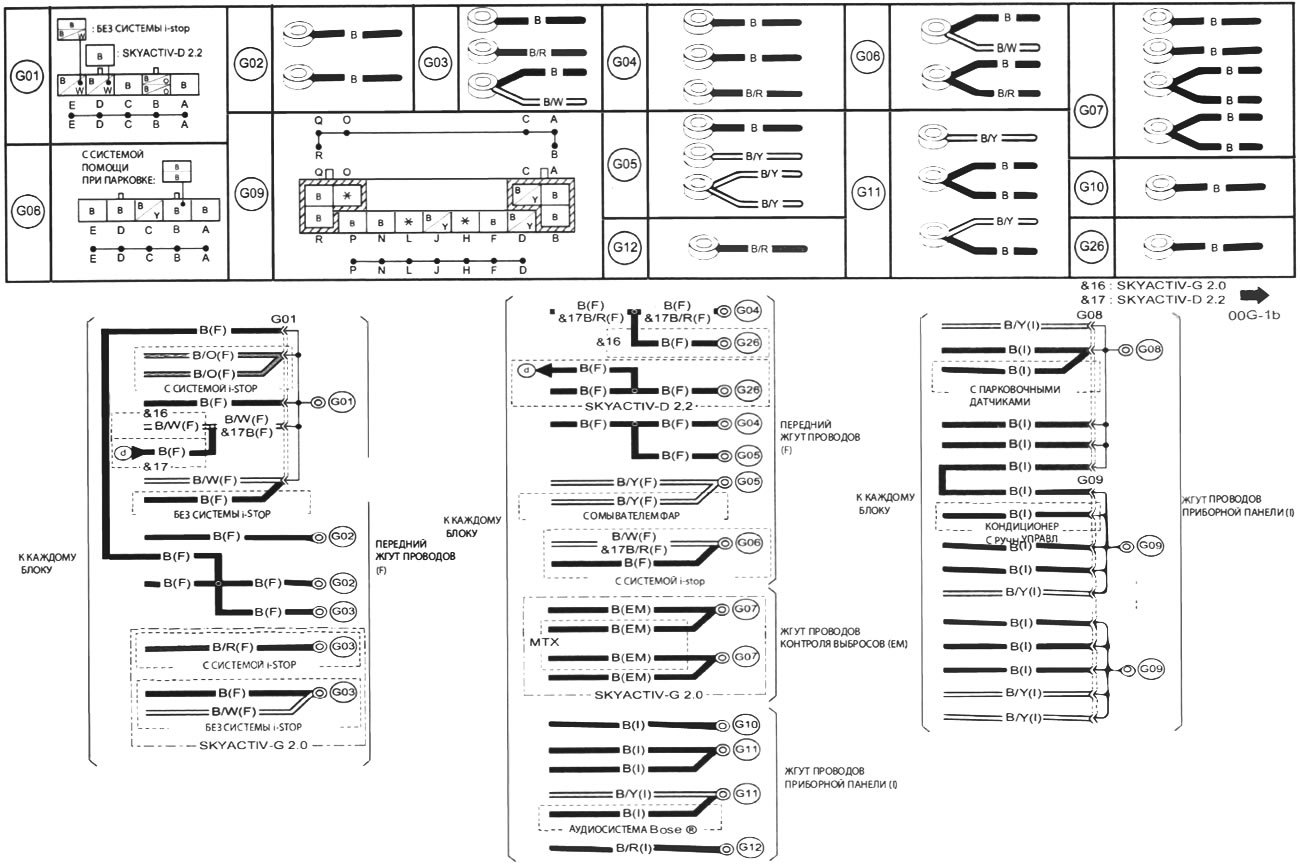

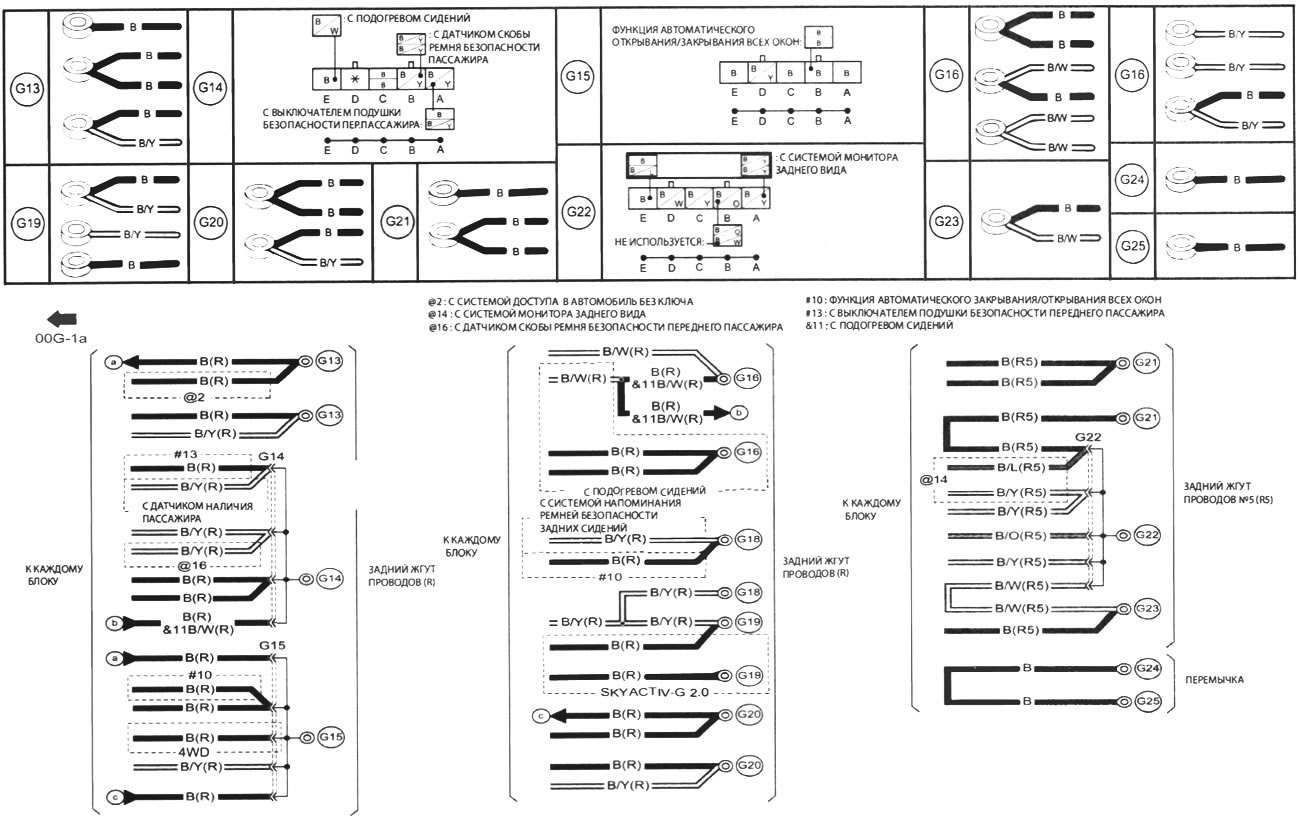

Схема разводки массы (Mazda CX-5 KE)
Статья проверена экспертом: Тимофей Прокофьев
