Снятие и установка боковой обшивки двери багажника (Mazda CX-5 KE)

  • Главная
  • Мазда
  • СХ
  • CX-5 KE (2012-2017)
  • Кузов и салон
  • Интерьер (салон)
  • Снятие и установка боковой обшивки …
0
1. Снять верхнюю обшивку двери багажника.

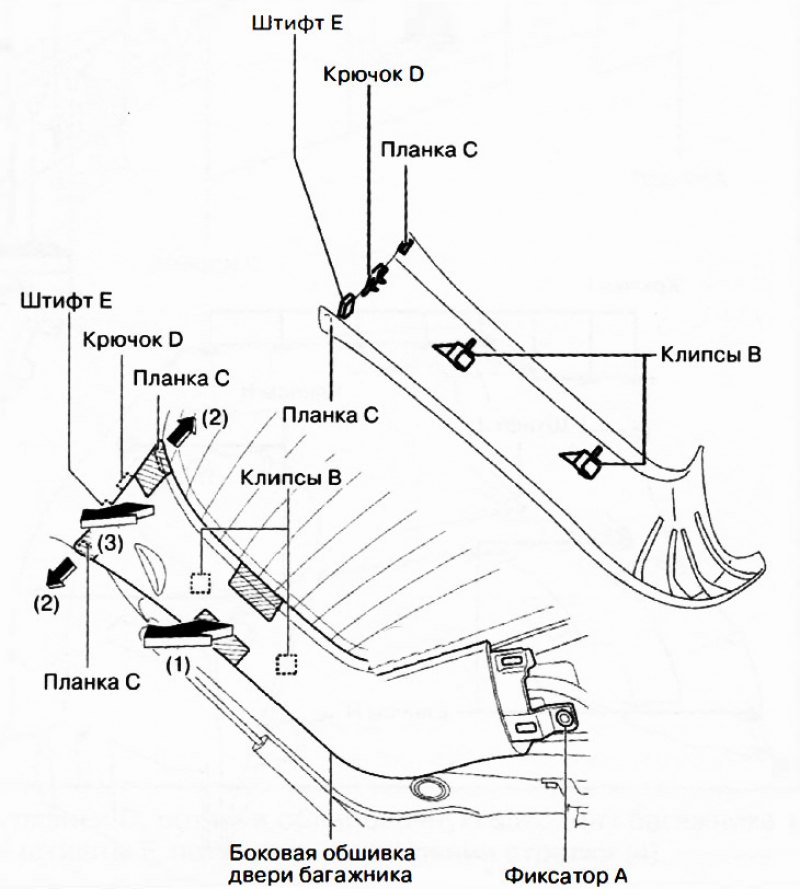

2. Удалить фиксатор А.

2. Удалить фиксатор А.


3. Взявшись за заштрихованные на рисунке участки, потянуть боковую обшивку двери багажника в направлении стрелки (1), чтобы отцепить клипсы В.

4. Взявшись за заштрихованный на рисунке участок, отсоединить планки С, потянув боковую обшивку двери багажника в направлении стрелки (2) на рисунке, после чего отцепить крючок D и штифт Е, потянув в направлении стрелки (3).

5. Установка производится в порядке, обратном снятию.
Статья проверена экспертом: Тимофей Прокофьев
