2. Поднимите капот и определите с задней стороны корпуса блок-фары расположение ламп, установленных в фарах дальнего и ближнего света.
Лампа, расположенная с краю, принадлежит фаре ближнего света, а лампа, расположенная ближе к центру автомобиля, – фаре дальнего света.

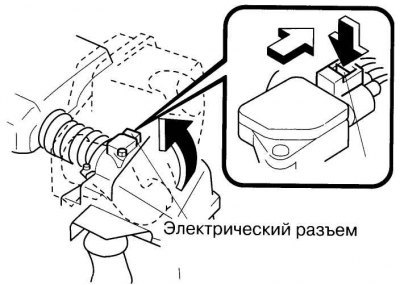

Рис. 1.193. Отсоединение электрического разъема
3. Отсоедините электрический разъем (рис. 1.193).
4. Поднимите корпус воздухоочистителя.
5. Нажмите на лапку фиксатора, расположенную сверху уплотнительной крышки и снимите крышку.
(Посмотрите оригинал на портале: autoinstruction.ru)
6. Отсоедините электрический разъем от лампы, потянув его назад.

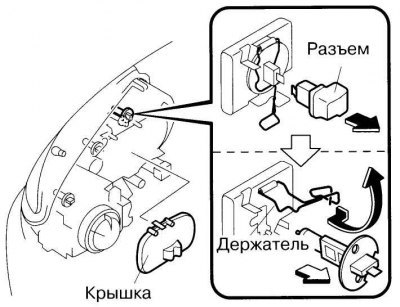

Рис. 1.194. Отсоединение пружинного держателя лампы
7. Отстегните пружинный держатель лампы (рис. 1.194).
8. Отведите пружинный держатель вверх, для того чтобы освободить лампу.
9. Осторожно выньте лампу из гнезда, потянув ее назад.
10. Замените лампу.
11. Установите все детали на место, выполнив описанные выше операции в обратной последовательности.
Примечание. После установки на место корпуса воздухоочистителя проверьте надежность соединения электрического разъема.
Примечание. После соединения электрического разъема вставьте электрический жгут в держатель, расположенный сбоку на корпусе воздухоочистителя.
Примечание. Упакуйте перегоревшую лампу в коробку из-под новой лампы. Выбрасывайте перегревшие лампы в местах, недоступных для детей.
