Система с ручным управлением микроклиматом
Дисплей показывает температуру окружающего воздуха, если выключатель зажигания находится в положении «ON» (зажигание включено).
Система автоматического управления микроклиматом
Рис. 1.96. Индикация температуры окружающего воздуха
Если выключатель зажигания находится в положении «ON» (зажигание включено), то для того чтобы вывести на дисплей показания температуры окружающего воздуха, следует нажать на кнопку «АМВ» (температура окружающего воздуха), которая расположена на панели управления микроклиматом. Нажмите на кнопку «АМВ» (температура окружающего воздуха) еще раз, для того чтобы переключить дисплей в режим индикации температуры воздуха в салоне, которая задана для системы управления микроклиматом (рис. 1.96).
В некоторых случаях показания термометра окружающего воздуха могут отличаться от действительной температуры воздуха (это зависит от окружающих условий и состояния автомобиля):
- очень низкая или высокая температура;
- резкое изменение температуры окружающего воздуха;
- автомобиль находится на стоянке;
- автомобиль движется с малой скоростью.
Дисплей системы автоматической системы управления микроклиматом
На информационный дисплей выводится информация о текущем состоянии системы управления микроклиматом.
Дисплей аудиосистемы
На информационный дисплей выводится информация о текущем состоянии аудиосистемы.
Дисплей маршрутного компьютера
Маршрутный компьютер позволяет контролировать на дисплее следующие данные:
- текущий расход топлива;
- средний расход топлива;
- запас хода по топливу, оставшемуся в баке;
- средняя скорость автомобиля.
Текущий расход топлива
На дисплей маршрутного компьютера выводится величина текущего расхода топлива, которая рассчитывается, исходя из расхода топлива и пройденного расстояния.
Текущий расход топлива рассчитывается и обновляется через каждые 2 с.

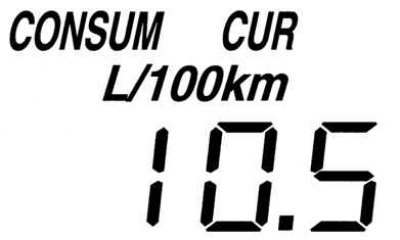

Рис. 1.97. Индикация текущего расхода топлива
В режиме индикации текущего расхода топлива на дисплее будет гореть индикатор «CONSUM CUR» (рис. 1.97).
При снижении скорости автомобиля примерно до 5 км/ч показания текущего расхода топлива сменяются символами «–– L/ 100 km».
Средний расход топлива

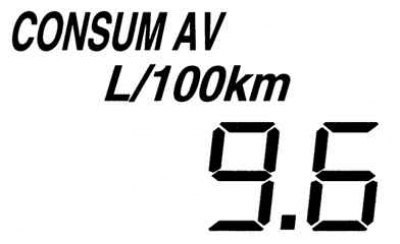

Рис. 1.98. Индикация среднего расхода топлива
На дисплей маршрутного компьютера выводится величина среднего расхода топлива, при расчете которого учитывается объем израсходованного топлива и расстояние, пройденное автомобилем с момента последнего подключения аккумуляторной батареи к бортовой сети или с момента последнего сброса показаний маршрутного компьютера. Средний расход топлива рассчитывается и обновляется на дисплее через каждую минуту. В режиме индикации среднего расхода топлива на дисплее будет гореть индикатор «CONSUM AV» (рис. 1.98).
Для того чтобы удалить показания маршрутного компьютера, выведенные на дисплей, нажмите на кнопку «INFO» (информация) и удерживайте ее в нажатом положении не менее одной секунды. После длительного нажатия на кнопку «INFO» (информация) на дисплее появятся символы «–– L/ 100 km», которые будут оставаться на дисплее в течение одной минуты, пока не будет рассчитано новое значение среднего расхода топлива.
Запас хода по топливу, оставшемуся в баке
На дисплей выводится примерное расстояние, которое может проехать автомобиль на имеющемся в баке топливе. Расчет запаса хода выполняется на основе среднего расхода топлива.
Запас хода по топливу пересчитывается и обновляется через каждую минуту.

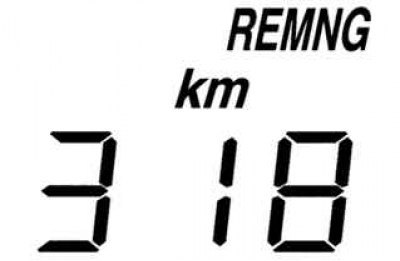

Рис. 1.99. Индикация запаса топлива по ходу автомобиля
В режиме индикации запаса хода по топливу на дисплее будет гореть индикатор «REMNG» (рис. 1.99).
Примечание. Если показания маршрутного компьютера свидетельствуют о достаточном запасе хода до следующей заправки, немедленно заправьте топливный бак автомобиля, если стрелка указателя уровня топлива в баке находится около отметки «Е» (пусто) или загорелся сигнализатор минимального запаса топлива.
Показания на дисплее маршрутного компьютера не изменятся, если в бак было заправлено менее 20 л топлива.
Средняя скорость автомобиля
На дисплей маршрутного компьютера выводится величина средней скорости автомобиля, рассчитанная по пройденному расстоянию и времени движения с момента последнего подключения аккумуляторной батареи к бортовой сети или с момента последнего сброса показаний маршрутного компьютера.
Величина средней скорости автомобиля рассчитывается и обновляется через каждые 10 с.
Рис. 1.100. Индикация средней скорости автомобиля
В режиме индикации средней скорости автомобиля на дисплее будет гореть индикатор «AV» (рис. 1.100).
