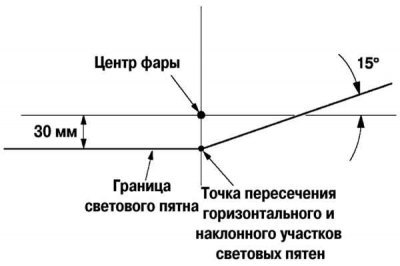

Рис. 7.21. Схема регулировки ближнего света фар
Установите экран для регулировки света фар, как показано на рисунке 7.21.
Доведите давление воздуха в шинах до нормы.
Установите ненагруженный автомобиль на горизонтальной поверхности.
Поместите одного человека на место водителя.
Установите автомобиль прямо и перпендикулярно стене.
Рис. 7.22. Схема установки автомобиля
Установите фары на расстоянии 3 м от стены (рис. 7.22).
При регулировке одной фары, закройте другую.
Запустите двигатель для подзарядки аккумуляторной батареи.
Исходник статьи на этом веб-сайте AutoInstruction
Включите ближний свет.
Установите переключатель корректора фар в положение 0.

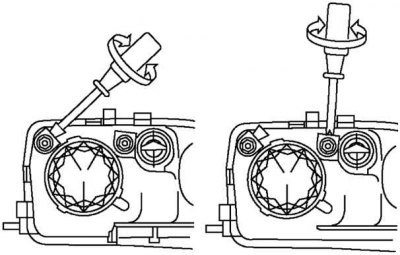

Рис. 7.23. Регулировка вращением регулировочных винтов
Отрегулируйте фары вращением регулировочных винтов, как показано на рисунке 7.23. Сначала ослабьте винты, затем затяните их.
Примечание. Если сначала затянуть, а затем ослабить регулировочные винты, то они будут отворачиваться при движении автомобиля, что приведет к нарушению регулировки фар.

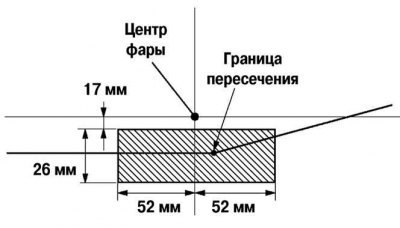

Рис. 7.24. Схема правильной установки светового пучка
Вращая регулировочные винты отрегулируйте фару так, чтобы точка пересечения горизонтального и наклонного участков световых пятен находилась в месте, показанном в заштрихованной области рисунка 7.24.
