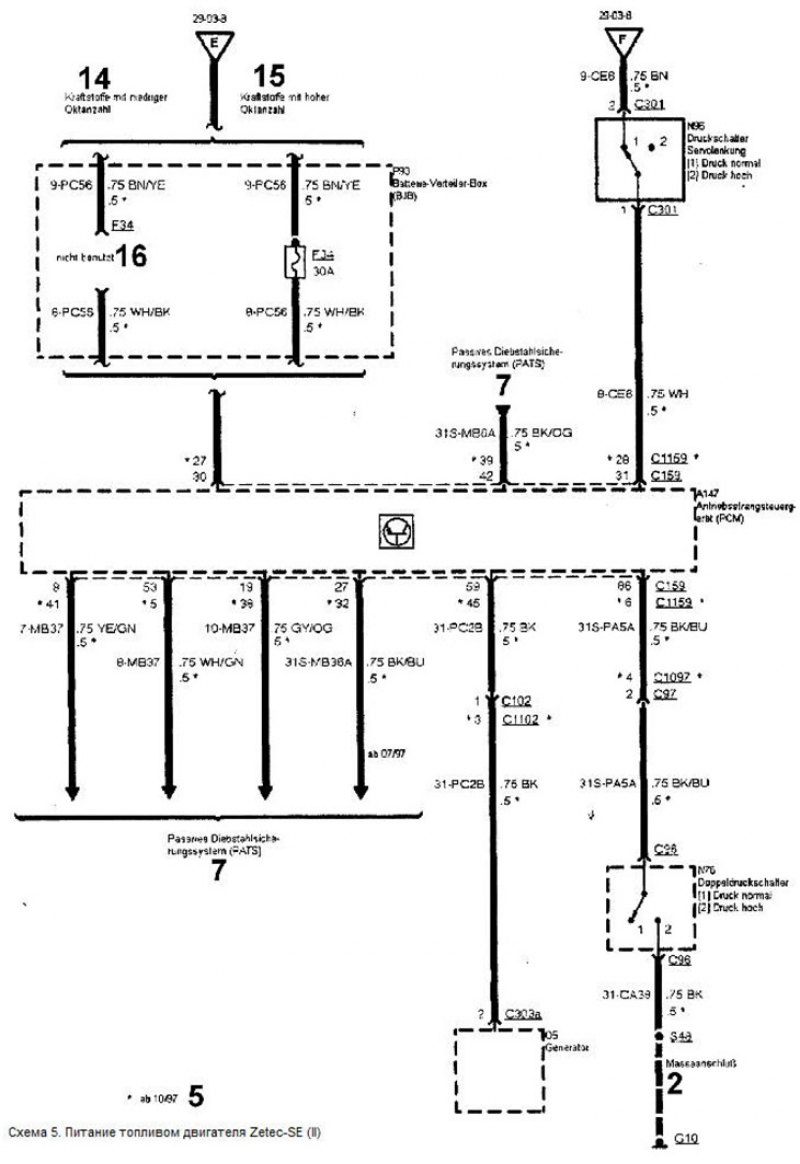

Схема 5. Питание топливом двигателя Zetec-SE (II)
Условные обозначения к электрическим схемам находятся
здесь →
