ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Демонтаж
1. Поднимите переднюю часть автомобиля.
Предостережение: Не работайте под автомобилем, поднятым только на домкрате или подъемнике. Всегда устанавливайте страховочные подпорки.
2. Отсоедините "отрицательную" клемму аккумуляторной батареи.
3. Опорожните систему кондиционера и соберите хладагент.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.
Примечание: Ресивер -влагоотделитель следует заменить, если имеет место следующее: В системе кондиционера имеется грязь (произошло заедание компрессора). Нарушена герметичность системы, и хладагент попадает в атмосферу. В результате ремонта система кондиционера оставалась открытой более 24 часов.
4. Снимите приёмный воздушный шланг турбокомпрессора.
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Td6:, РЕМОНТНЫЕ РАБОТЫ, Впускной воздуховод турбокомпрессора.
5. Снимите вязкостную муфту вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
(Источник статьи доступен на сайте: «AutoInstruction.ru»)
6. Снимите ремень привода компрессора.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, РЕМОНТНЫЕ РАБОТЫ, Ремень привода компрессора - двигатель Td6.

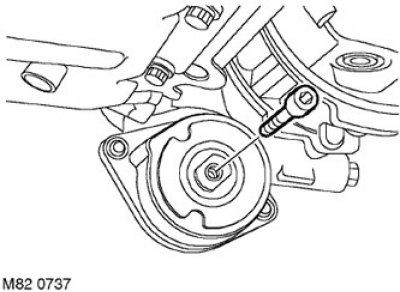

7. Выверните винт типа Allen, крепящий рычаг шкива к пружинному натяжителю, и снимите рычаг в сборе.

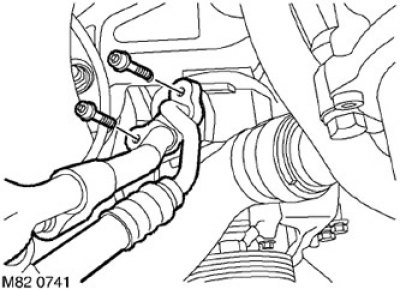

8. Выверните 2 винта крепления трубопроводов кондиционера к компрессору. Отсоедините трубопроводы от компрессора.
Внимание: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.
9. Снимите и выбросьте уплотнительные кольца с трубопроводов кондиционера.

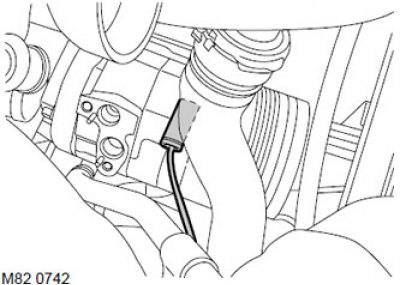

10. Выверните винт крепления кронштейна шланга промежуточного охладителя наддувочного воздуха (интеркулера) к компрессору и сдвиньте кронштейн в сторону.
11. Отсоедините колодку разъема от компрессора.

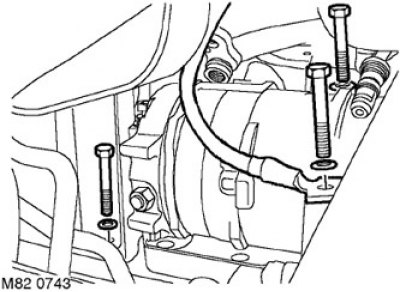

12. Выверните винт крепления клеммы "массового" кабеля компрессора и отведите кабель в сторону.
13. Выверните винт крепления задней части компрессора к опоре, освободите компрессор из установочных штифтов и снимите компрессор.
Сборка
1. Если устанавливается новый компрессор, то необходимо слить из него установленное количество хладагента.
ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Меры предосторожности при работе с системой кондиционирования.
2. Убедитесь в чистоте стыковочных поверхностей трубопроводов кондиционера и фланца компрессора.
3. Очистите сопрягаемые поверхности компрессора и кронштейна.
4. Убедитесь, что задний винт вставлен в отверстие корпуса компрессора, установите компрессор на установочные штифты и заверните винт от руки.
5. Заверните винт и закрепите кронштейн промежуточного охладителя наддувочного воздуха (интеркулера) на компрессоре.
6. Заверните винт и закрепите " массовый" кабель компрессора.
7. Постепенно и равномерно затяните винты крепления компрессора с моментом 25 Н·м.
8. Смажьте новые уплотнительные кольца чистым специальным маслом и установите их на трубопроводы испарителя.
9. Соедините трубопроводы кондиционера с компрессором, заверните винты крепления и затяните их с моментом 22 Н·м.
10. Присоедините колодку к разъему компрессора.
11. Установите рычаг натяжного устройства в сборе и затяните винт Allen с моментом 10 Н·м.
12. Установите ремень привода компрессора.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, РЕМОНТНЫЕ РАБОТЫ, Ремень привода компрессора - двигатель Td6.
13. Установите вязкостную муфту вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
14. Установите приёмный воздушный шланг турбокомпрессора.
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Td6:, РЕМОНТНЫЕ РАБОТЫ, Впускной воздуховод турбокомпрессора.
15. Заправьте систему кондиционера.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.
16. Присоедините "отрицательную" клемму аккумуляторной батареи.
17. Уберите подпорки и опустите автомобиль.
