Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите передний бампер.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе.

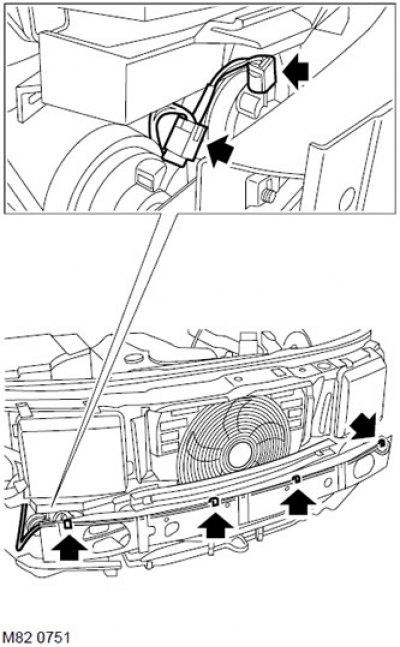

3. Освободите 4 гибких фиксатора, крепящих шланг омывателя к кузову, и отведите шланг в сторону.
4. Отсоедините колодку звукового сигнала.

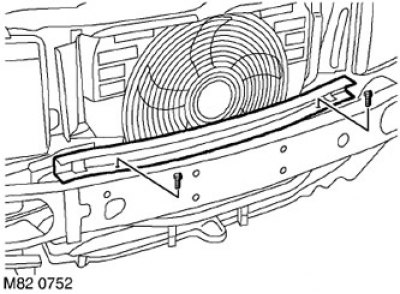

5. Выверните два винта крепления накладки балки бампера и снимите накладку с балки бампера.

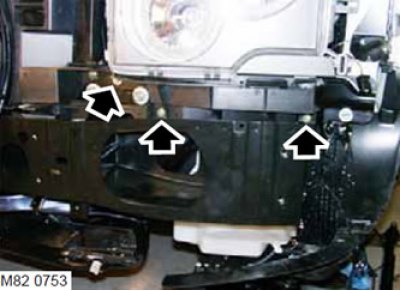

6. Выверните 3 винта крепления левой опоры бампера. Повторите операцию для правой опоры и снимите ее.

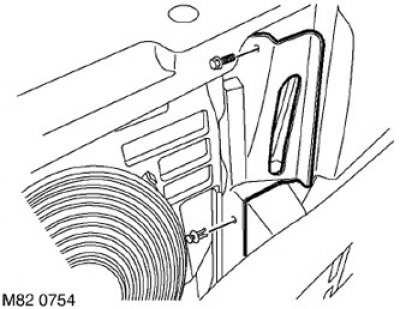

7. Выверните винт и снимите фиксатор крепления левого воздушного дефлектора, повторите операцию для правого дефлектора. Снимите дефлекторы.

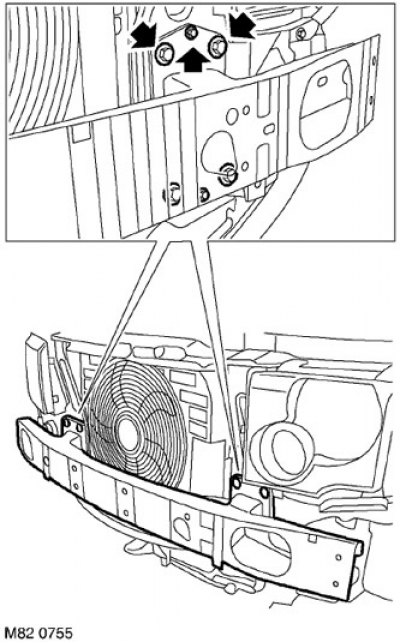

8. Отверните 8 гаек и 4 винта крепления балки бампера. Отрежьте 2 пластиковых хомута и, освободив жгут электропроводки двигателя, снимите балку бампера.
Примечание: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

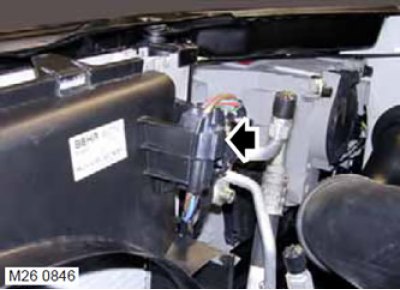

9. Отсоедините колодку от разъема электродвигателя вентилятора конденсатора.

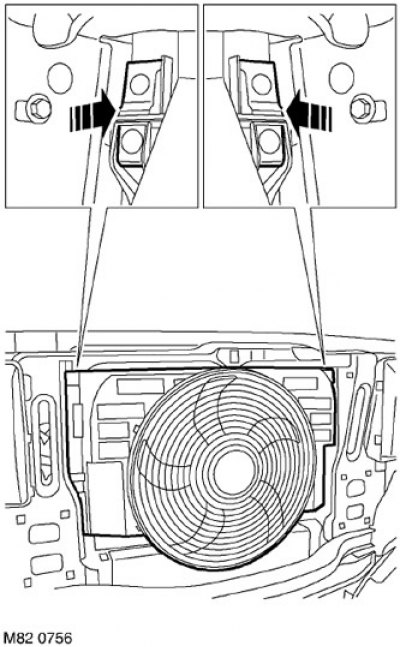

10. Нажмите на пружинные фиксаторы и снимите кожух вентилятора конденсатора.

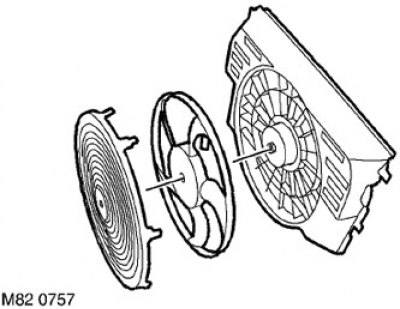

11. Нажмите на 7 пружинных фиксаторов, крепящих решетку вентилятора, и снимите решетку с кожуха вентилятора.
12. Удерживая узел вентилятора в сборе, отверните гайку против часовой стрелки и снимите вентилятор с вала электродвигателя.
13. Отделите кабель электродвигателя от кожуха вентилятора конденсатора.

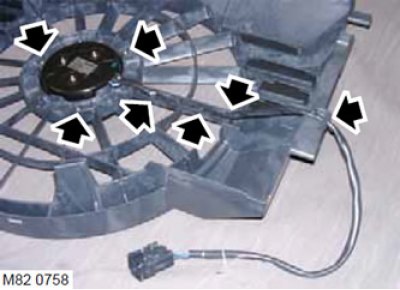

14. Выверните 3 винта типа Torx, крепящие электродвигатель вентилятора к кожуху, и снимите электродвигатель.
Сборка
1. Расположите вентилятор в сборе с электродвигателем на решетке вентилятора, заверните винты и затяните их с моментом 5 Н·м.
2. Закрепите кабель электродвигателя вентилятора в фиксаторах на решетке вентилятора.
3. Установите вентилятор на вал электродвигателя, обеспечив совпадение ребер. Удерживая вентилятор, вращайте центральную гайку крепления вентилятора по часовой стрелке.
4. Установите на место решетку вентилятора и закрепите фиксаторы.
5. Установите кожух вентилятора конденсатора на место и защелкните фиксаторы.
6. Присоедините колодку к электродвигателю вентилятора.
7. Установите балку бампера на кузов, заверните винты и гайки и затяните винты с моментом 10 Н·м, а гайки - с моментом 45 Н·м.
8. Закрепите кабели гибкими фиксаторами.
9. Установите и закрепите кронштейны крепления бампера и затяните винты с моментом 3 Н·м, установите фиксаторы.
10. Установите и закрепите воздушные дефлекторы вентилятора.
11. Установите и закрепите уширитель балки бампера.
12. Присоедините колодки разъемов звукового сигнала.
13. Расположите шланг омывателя на балке бампера и закрепите его новыми фиксаторами.
14. Установите на место передний бампер.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе.
15. Присоедините "отрицательную" клемму аккумуляторной батареи.
