Примечание: Ресивер-влагоотделитель следует заменить, если имеет место следующее:
- В системе кондиционера имеется грязь (произошло заедание компрессора).
- Нарушена герметичность системы, и хладагент попадает в атмосферу.
- В результате ремонта система кондиционера оставалась открытой более 24 часов.
Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.
ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Опорожните систему кондиционера и соберите хладагент.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.
3. Снимите вязкостную муфту вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.

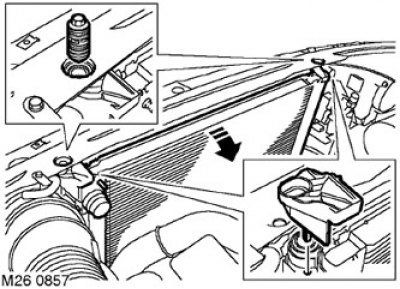

4. Выверните винты крепления радиатора из панели замка капота.
5. Наклоните радиатор в сборе назад, освободите и снимите фиксаторы, крепящие радиатор.

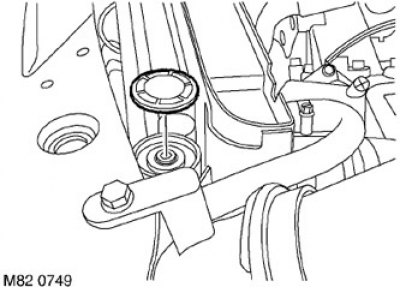

6. Снимите крышку бачка влагоотделителя с конденсатора.
Внимание: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.

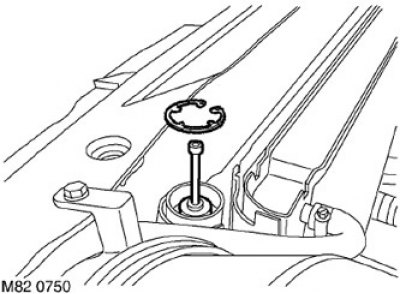

7. Заверните винт 5 мм в центральный стержень бачка влагоотделителя, нажмите на стержень и снимите пружинное стпорное кольцо.
8. Выньте стержень, осторожно выньте влагоотделитель из конденсатора и выбросьте влагоотделитель.
9. Снимите и выбросьте уплотнительное кольцо.
Сборка
1. Очистите поверхность бачка и центрального стержня.
2. Установите влаготоделитель.
3. Смажьте новые уплотнительные кольца чистым хладагентом, установите центральный стержень и закрепите его пружинным стопорным кольцом. Выверните винт из центрального стержня.
4. Установите крышку влаготоделителя.
5. Подвиньте радиатор в монтажное положение, установите и закрепите фиксаторы.
6. Закрепите радиатор в сборе, соединив его с панелью замка капота.
7. Установите вязкостную муфту вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
8. Заправьте систему кондиционера.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.
9. Присоедините "отрицательную" клемму аккумуляторной батареи.
