ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Опорожните систему кондиционера и соберите хладагент.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.
3. Снимите вязкостную муфту вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.

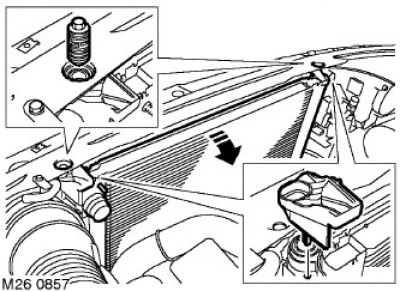

4. Выверните винты крепления радиатора из панели замка капота.
5. Наклоните радиатор в сборе назад, освободите и снимите фиксаторы, крепящие радиатор.

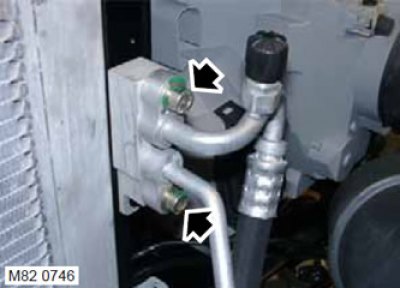

6. Выверните 2 винта типа Allen, крепящие трубопроводы кондиционера к конденсатору, отсоедините трубы, снимите и выбросьте уплотнительные кольца.
Внимание: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.

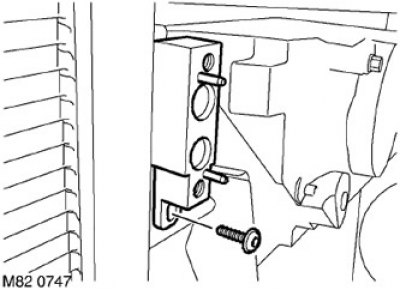

7. Выверните винт типа Torx крепления конденсатора к кронштейну.
8. Осторожно снимите конденсатор.
Сборка
1. Установите конденсатор и закрепите его винтом Torx.
2. Подвиньте радиатор в монтажное положение, установите и закрепите фиксаторы.
3. Закрепите радиатор в сборе, соединив его с панелью замка капота.
4. Смажьте новые уплотнительные кольца чистым специальном маслом и установите их по одному в каждый из трубопроводов кондиционера.
5. Присоедините трубопроводы кондиционера к конденсатору, заверните винты крепления и затяните их с моментом 9 Н·м.
6. Установите вязкостную муфту вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
7. Заправьте систему кондиционера.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.
8. Присоедините "отрицательную" клемму аккумуляторной батареи.
