Электровентилятор конденсатора, реле, ресивер-осушитель и тройной выключатель по давлению хладагента (Hyundai Sonata 4 «EF»)

Оглавление: Проверка конденсатора ↓ Снятие и установка…↓ Проверка электродвигателя…↓ Проверка ресивера-осушителя ↓ Проверка тройного выключателя по…↓

Снятие электровентилятора конденсатора. 1 - конденсатор, 2 - радиатор, 3 - электровентилятор радиатора, 4 - электровентилятор конденсатора.

Проверка конденсатора

1. Проверьте ребра трубок конденсатора на отсутствие повреждения или засорения. Если обнаружено засорение, то промойте данные места водой и продуйте сжатым воздухом. Если обнаружена деформация (изгиб), то осторожно распрямите деформированные ребра с помощью отвертки или плоскогубцев.

2. Проверьте штуцеры и другие места соединений конденсатора на отсутствие утечек. При необходимости отремонтируйте или замените детали.

Снятие и установка электровентилятора конденсатора

Снятие и установку компрессора проводите согласно сборочному рисунку "Снятие электровентилятора конденсатора".

Проверка электродвигателя вентилятора конденсатора

1. Проверьте состояние выводов разъема электродвигателя вентилятора конденсатора.

2. Подведите питание от аккумуляторной батареи к выводам электродвигателя вентилятора, как показано на рисунке и проверьте плавность вращения вентилятора.

Проверка ресивера-осушителя

1. С помощью детектора утечек проверьте герметичность плавкой пробки и штуцеров ресивера-осушителя.

2. Запустите двигатель и установите повышенную частоту вращения холостого хода (обороты прогрева). Включите кондиционер и проверьте температуру трубок на входе и выходе ресивера. Если ощущается значительная разница температур, то замените ресивер-осушитель.

Внимание:

Немедленно закройте пробками отсоединенные патрубки для предотвращения попадания влаги и загрязнений в систему.

Не снимайте пробки с компонентов до тех пор, пока компоненты не будут готовы к подсоединению.

При замене ресивера-осушителя добавьте в компрессор 40 мл компрессорного масла.

Выполните вакуумирование системы и заправку системы хладагентом, затем проверьте систему кондиционирования. Выключатель при перегреве системы включает вентиляторы конденсатора и радиатора на максимальную частоту вращения.

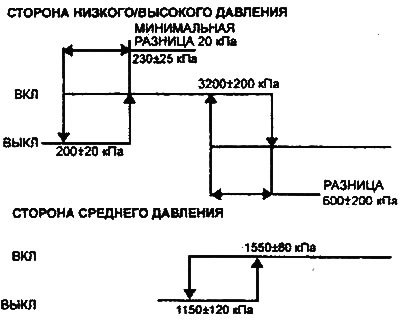

Проверка тройного выключателя по давлению

Тройной выключатель по давлению представляет собой комбинацию выключателей низкого, среднего и высокого диапазона давлений.

а) Выключатель по низкому давлению отключает компрессор кондиционера при падении давления в системе ниже нормы.
б) Выключатель по высокому давлению отключает компрессор кондиционера при превышении нормы давления в системе.
в) Выключатель по средней величине давления служит для определения состояния перегрева системы кондиционирования.
