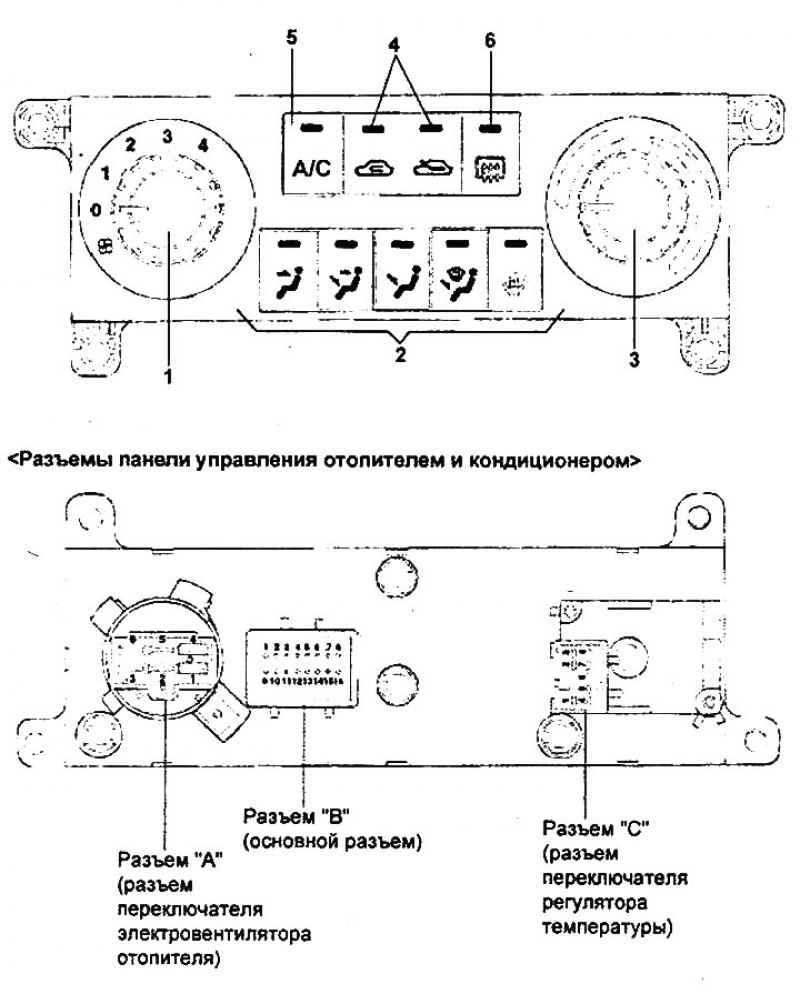

Панель управления для кондиционера с ручным управлением. 1 - переключатель электровентилятора отопителя (управление частотой вращения электровентилятора), 2 - переключатели выбора направления потоков воздуха (управление потоками воздуха), 3 - переключатель регулятора температуры (управление температурой воздуха), 4 - переключатели выбора места забора воздуха, 5 - выключатель кондиционера, 6 - выключатель обогревателя стекла задней двери и обогревателей боковых зеркал заднего вида.
Общая информация
В панели управления применяется комбинация переключателей с вращающимися ручками и сенсорным управлением.
Управление расходом воздуха через отопитель и кондиционер осуществляется посредством резистора, который по положению переключателя изменяет напряжение на электродвигателе вентилятора отопителя.
Управление заслонкой выбора направления потоков воздуха, заслонкой выбора режима забора воздуха и заслонкой смешения потоков воздуха (для регулятора температуры) осуществляется посредством сервоприводов. Положение сервопривода заслонки выбора направления потоков воздуха и сервопривода заслонки смешения потоков воздуха контролируется по сигналам встроенных датчиков.
Управление компрессором осуществляется электронным блоком управления двигателем, который по сигналу выключателя кондиционера(положения ВКЛ/ВЫКЛ) включает и выключает реле электромагнитной муфты компрессора. Состояние системы кондиционирования контролируется с помощью термовыключателя (датчика-выключателя по температуре хладагента в испарителе) и тройного выключателя по давлению хладагента в системе.
Снятие и установка панели управления отопителем и кондиционером
Процедуры снятия и установки панели управления отопителем и кондиционером приведены в главе "Кузов".
Проверка панели управления отопителем и кондиционером
1. Проверка переключателя электровентилятора отопителя.

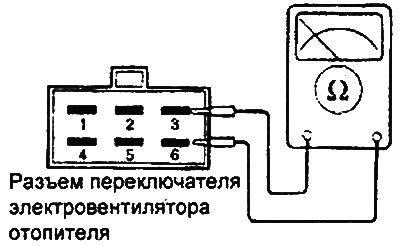

- а) Проверьте наличие проводимости между выводами разъема переключателя электровентилятора отопителя, при различных положениях переключателя.
| Положение переключателя | Выводы |
| OFF | - |
| 1 (LOW) | 1 ↔ 4 ↔ 5 |
| 2 (ML) | 2 ↔ 4 ↔ 5 |
| 3(МН) | 4 ↔ 5 ↔ 6 |
| 4 (HIGH) | 3 ↔ 4 ↔ 5 |
- б) Если состояние цепи не соответствует указанному, то замените панель управления отопителем и кондиционером.
2. Проверка переключателя выбора места забора воздуха.
[Статья опубликована первоначально здесь: Autoinstruction]

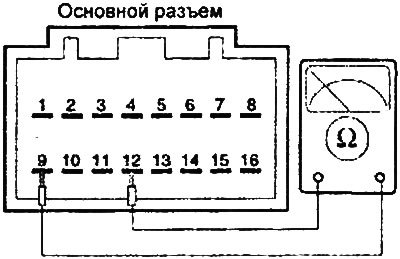

- а) Проверьте наличие проводимости между выводами разъема переключателя выбора места забора воздуха, при различных положениях переключателя.
